• リニアクランパ・ズィー®

MKL

リニアクランパ・ズィー - 空気圧 - 常時開 - 低コストタイプ

Clamping Elements for Linear Guideways

  • 常時開
  • 空気圧タイプ

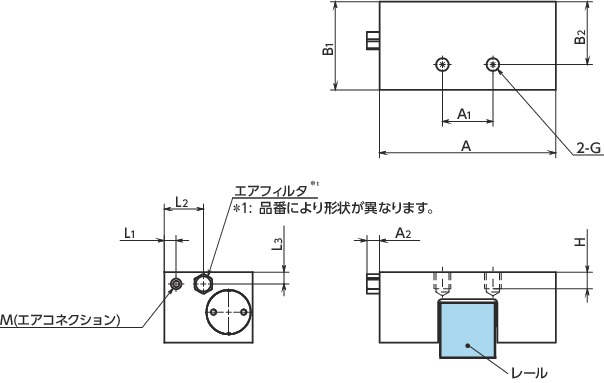

形状図

MKLリニアクランパ・ズィー - 空気圧 - 常時開 - 低コストタイプ寸法図

寸法・CAD・価格

単位 : mm

品番 保持力
(N)*1
A A1 A2 B1 B2 G H L1 L2 L3 M 質量 (kg) 価格
(円)
CAD 標準品を購入 備考
MKL-1501-AS1 500 47 15 - 39 15.5 M4 4.5 4.1 19.5 4.1 M3 0.2 - CAD 見積り -
MKL-2001-AS1 800 63 20 5 39 25 M5 5.5 4.7 18 4.7 M5 0.29 - CAD 見積り -
MKL-2501-AS1 950 70 20 5 35 25 M6 6.5 4.7 15.5 4.7 M5 0.34 - CAD 見積り -

*1: 圧力が0.6MPaのときの値です。保持力は0.2MPa~0.6MPaの範囲では圧力に比例します。

構造

MKL_Cリニアクランパ・ズィー - 空気圧 - 常時開 - 低コストタイプ


材質・仕上げ

MKL
本体 SCr415相当
無電解ニッケルメッキ
コンタクトセクション SUJ2相当
アジャストスクリュー SUJ2相当
キャップ POM
エアフィルタ 真鍮

特長

  • テーブルの保持・位置決め・びびり防止に。
  • 低コストの常時開(Normally Open)タイプです。
    空気圧供給時:リニアガイドウェイのレールをクランプします。
    空気圧排出時:クランプを開放します。
  • コンパクト設計。
  • 既存システムへの組みつけも用意です。リニアガイドウェイのレールの延長、テールブルサイズの変更など、設計変更は不要です。

仕様

制御方式 空気圧・常時開
最低使用圧力 0.3MPa
最高使用圧力 0.65MPa
レスポンスタイム max. 0.06s
クランプ寿命*1 100万回
使用温度 -10℃~+70℃
適用レールの呼び #15~#25

*1: 参考値であり、保証値ではありません。


取りつけ

ねじの呼び*1 締めつけトルク
(N・m)
M4 2.8
M5 5.5
M6 9.5

*1: 強度区分8.8以上のねじをご使用ください。
安全上の注意( ⇒安全上の注意 ) 、設計における注意事項( ⇒設計における注意事項 ) 、取りつけ手順( ⇒取りつけ手順 ) を事前にご確認ください。


配管

レールの呼び ねじの呼び 空気消費量*1
(ℓ/サイクル(ANR))
#15 M3 0.013
#20 M5 0.023
#25 M5 0.028

*1: 圧力が0.6MPaのときの値です。


保持力

本カタログに記載の保持力は、圧力が0.6MPaのときの値です。
保持力は0.3MPa~0.6MPaの範囲では、圧力に比例します。

MKL_Cリニアクランパ・ズィー - 空気圧 - 常時開 - 低コストタイプ

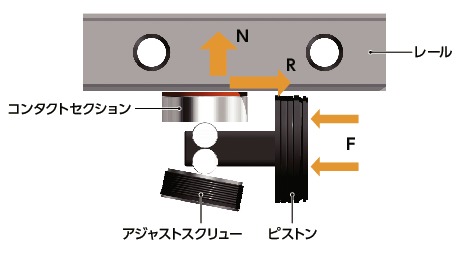

  • MKLの大きな保持力は、楔効果によって発生します。

空気圧による力Fは、ローラがコンタクトセクションと、傾斜したアジャストスクリューの間に押し込まれる際の楔効果により力Nに変換されます。この時力Nは1/tanθ(θコンタクトセクションとアジャストスクリューのなす角度)倍の大きさになります。

この力Nがリニアガイドウェイのレールとの間で摩擦力Rを生み出し、MKLの大きな保持力となります。

MKL_Cリニアクランパ・ズィー - 空気圧 - 常時開 - 低コストタイプ


関連商品

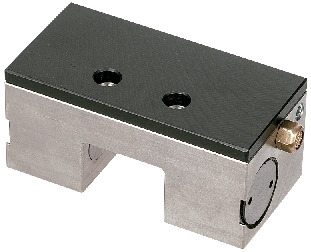

MKLの高さをキャリッジの高さに揃えるためのアダプタプレートPMKLを用意しています。
PMKL

MKL_Cリニアクランパ・ズィー - 空気圧 - 常時開 - 低コストタイプ

空気圧タイプ・常時閉のMKSLがあります。

MKL_Cリニアクランパ・ズィー - 空気圧 - 常時開 - 低コストタイプ


商品品番一覧
