PUBリニアクランパ・ズィー用アダプタプレート

形状図

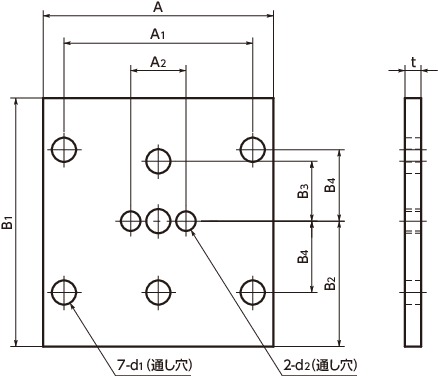

PUBリニアクランパ・ズィー用アダプタプレート寸法図

寸法・CAD・価格

単位 : mm

品番 A A1 A2 B1 B2 B3 B4 d1(通し穴) 適用ねじサイズ d2(通し穴) 適用ねじサイズ t 質量
(kg)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PUB-25-1-5 70 57 20 99 49.5 20 22.5 M8 M6 1.5 0.08 - - CAD 見積り 非在庫品
PUB-25-2 70 57 20 99 49.5 20 22.5 M8 M6 2 0.16 - - CAD 見積り 非在庫品
PUB-25-4 70 57 20 99 49.5 20 22.5 M8 M6 4 0.21 - - CAD 見積り 非在庫品
PUB-25-5-5 70 57 20 99 49.5 20 22.5 M8 M6 5.5 0.28 - - CAD 見積り 非在庫品
PUB-30-3 90 72 22 109 54.5 22 26 M10 M8 3 0.22 - - CAD 見積り 非在庫品
PUB-35-2 100 82 24 109 54.5 26 31 M10 M8 2 0.16 - - CAD 見積り 非在庫品
PUB-35-4 100 82 24 109 54.5 26 31 M10 M8 4 0.28 - - CAD 見積り 非在庫品
PUB-35-7 100 82 24 109 54.5 26 31 M10 M8 7 0.56 - - CAD 見積り 非在庫品
PUB-35-9 100 82 24 109 54.5 26 31 M10 M8 9 0.72 - - CAD 見積り 非在庫品
PUB-35-11 100 82 24 109 54.5 26 31 M10 M8 11 0.87 - - CAD 見積り 非在庫品
PUB-45-8 120 100 26 109 54.5 30 40 M12 M10 8 0.78 - - CAD 見積り 非在庫品
PUB-45-10 120 100 26 109 54.5 30 40 M12 M10 10 0.95 - - CAD 見積り 非在庫品
PUBL-45-10 120 100 - 197 98.5 30 40 M12 - 10 1.79 - - CAD 見積り 非在庫品
PUB-45-18 120 100 26 109 54.5 30 40 M12 M10 18 1.76 - - CAD 見積り 非在庫品
PUBL-55-3 140 116 - 197 98.5 35 47.5 M14 - 3 0.63 - - CAD 見積り 非在庫品
PUBL-55-10 140 116 - 197 98.5 35 47.5 M14 - 10 2.07 - - CAD 見積り 非在庫品
PUBL-55-13 140 116 - 197 98.5 35 47.5 M14 - 13 2.69 - - CAD 見積り 非在庫品
PUBL-65-10 170 142 - 197 98.5 41 55 M16 - 10 2.62 - - CAD 見積り 非在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

PUB
本体 SS330相当
黒色酸化皮膜

特長

  • UBPSの高さをキャリッジの高さに揃えるためのプレートです。
  • UBPSとリニアガイドウェイとの組み合わせによって必要になる場合があります。選定表をご確認ください。
