SSB-B

ストッパボルト - 頭部球面タイプ

Stopper Bolt

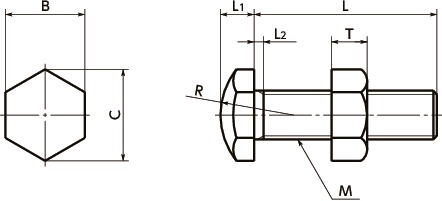

形状図

SSB-Bストッパボルト - 頭部球面タイプ寸法図

寸法・CAD・価格

絞り込み

M(並目)
すべて
M3
M4
M5
M6
M8
M10
M12
M16

単位 : mm

品番 M(並目) L L2 T R B C(約) L1 質量
(g)
価格
(円)
CAD 標準品を購入 備考
SSB-M3-10-B M3 10 1.5 2.4 6 5.5 6.4 2 1 240 CAD カート -
SSB-M3-15-B M3 15 1.5 2.4 6 5.5 6.4 2 1.3 240 CAD カート -
SSB-M3-20-B M3 20 1.5 2.4 6 5.5 6.4 2 1.5 240 CAD カート -
SSB-M3-25-B M3 25 1.5 2.4 6 5.5 6.4 2 1.8 240 CAD カート -
SSB-M3-30-B M3 30 1.5 2.4 6 5.5 6.4 2 2 240 CAD カート -
SSB-M4-10-B M4 10 2.1 3.2 8 7 8.1 2.8 2.3 190 CAD カート -
SSB-M4-15-B M4 15 2.1 3.2 8 7 8.1 2.8 2.8 190 CAD カート -
SSB-M4-20-B M4 20 2.1 3.2 8 7 8.1 2.8 3.3 190 CAD カート -
SSB-M4-25-B M4 25 2.1 3.2 8 7 8.1 2.8 3.8 190 CAD カート -
SSB-M4-30-B M4 30 2.1 3.2 8 7 8.1 2.8 4.2 190 CAD カート -
SSB-M4-35-B M4 35 2.1 3.2 8 7 8.1 2.8 4.7 190 CAD カート -
SSB-M4-40-B M4 40 2.1 3.2 8 7 8.1 2.8 5.2 190 CAD カート -
SSB-M5-10-B M5 10 2.4 4 8 8 9.2 3.5 3.7 190 CAD カート -
SSB-M5-15-B M5 15 2.4 4 8 8 9.2 3.5 4.5 190 CAD カート -
SSB-M5-20-B M5 20 2.4 4 8 8 9.2 3.5 5.2 190 CAD カート -
SSB-M5-25-B M5 25 2.4 4 8 8 9.2 3.5 6 190 CAD カート -
SSB-M5-30-B M5 30 2.4 4 8 8 9.2 3.5 6.7 190 CAD カート -
SSB-M5-35-B M5 35 2.4 4 8 8 9.2 3.5 7.5 190 CAD カート -
SSB-M5-40-B M5 40 2.4 4 8 8 9.2 3.5 8.2 190 CAD カート -
SSB-M5-50-B M5 50 2.4 4 8 8 9.2 3.5 9.7 190 CAD カート -
SSB-M6-15-B M6 15 3 5 10 10 11.5 4 7.2 200 CAD カート -
SSB-M6-20-B M6 20 3 5 10 10 11.5 4 8.3 200 CAD カート -
SSB-M6-25-B M6 25 3 5 10 10 11.5 4 9.4 200 CAD カート -
SSB-M6-30-B M6 30 3 5 10 10 11.5 4 10.5 200 CAD カート -
SSB-M6-35-B M6 35 3 5 10 10 11.5 4 11.7 200 CAD カート -
SSB-M6-40-B M6 40 3 5 10 10 11.5 4 12.8 200 CAD カート -
SSB-M6-50-B M6 50 3 5 10 10 11.5 4 15 200 CAD カート -
SSB-M8-15-B M8 15 3.7 6.5 12 13 15 5.5 15 210 CAD カート -
SSB-M8-20-B M8 20 3.7 6.5 12 13 15 5.5 17 210 CAD カート -
SSB-M8-25-B M8 25 3.7 6.5 12 13 15 5.5 18.8 210 CAD カート -
SSB-M8-30-B M8 30 3.7 6.5 12 13 15 5.5 20.8 210 CAD カート -
SSB-M8-35-B M8 35 3.7 6.5 12 13 15 5.5 22.7 210 CAD カート -
SSB-M8-40-B M8 40 3.7 6.5 12 13 15 5.5 24.6 210 CAD カート -
SSB-M8-50-B M8 50 3.7 6.5 12 13 15 5.5 28.5 210 CAD カート -
SSB-M8-60-B M8 60 3.7 6.5 12 13 15 5.5 32.3 210 CAD カート -
SSB-M8-70-B M8 70 3.7 6.5 12 13 15 5.5 36.2 210 CAD カート -
SSB-M8-80-B M8 80 3.7 6.5 12 13 15 5.5 40 210 CAD カート -
SSB-M10-30-B M10 30 4.5 8 16 17 19.6 7 38 230 CAD カート -
SSB-M10-35-B M10 35 4.5 8 16 17 19.6 7 41 230 CAD カート -
SSB-M10-40-B M10 40 4.5 8 16 17 19.6 7 43 230 CAD カート -
SSB-M10-50-B M10 50 4.5 8 16 17 19.6 7 48 230 CAD カート -
SSB-M10-60-B M10 60 4.5 8 16 17 19.6 7 53 230 CAD カート -
SSB-M10-70-B M10 70 4.5 8 16 17 19.6 7 58 230 CAD カート -
SSB-M10-80-B M10 80 4.5 8 16 17 19.6 7 63 230 CAD カート -
SSB-M12-30-B M12 30 5.2 10 20 19 21.9 8 54 270 CAD カート -
SSB-M12-35-B M12 35 5.2 10 20 19 21.9 8 58.5 270 CAD カート -
SSB-M12-40-B M12 40 5.2 10 20 19 21.9 8 63 270 CAD カート -
SSB-M12-50-B M12 50 5.2 10 20 19 21.9 8 72 270 CAD カート -
SSB-M12-60-B M12 60 5.2 10 20 19 21.9 8 81 270 CAD カート -
SSB-M12-70-B M12 70 5.2 10 20 19 21.9 8 90 270 CAD カート -
SSB-M12-80-B M12 80 5.2 10 20 19 21.9 8 99 270 CAD カート -
SSB-M16-50-B M16 50 6 13 25 24 27.7 10 108 480 CAD カート -
SSB-M16-60-B M16 60 6 13 25 24 27.7 10 123 480 CAD カート -
SSB-M16-70-B M16 70 6 13 25 24 27.7 10 139 480 CAD カート -
SSB-M16-80-B M16 80 6 13 25 24 27.7 10 155 480 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

SSB-B スティール製
ねじ部 S45C相当
球面部焼入れ(硬度45HRC以上)
四三酸化鉄皮膜(黒)
ナット SS400
三価クロメート処理

特長

  • 六角頭部が球面になっています。
  • 球面部は焼入れ済み。耐摩耗性にすぐれています。
  • 全商品にロックナットが付属しています。

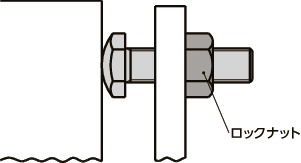

使用例

ロックナットは力を受ける反対側で使用してください。

SSB-Bストッパボルト - 頭部球面タイプ


関連商品

ストッパボルトの受け側用に耐摩耗性にすぐれたストップピンSPMがあります。
SPM
