MJC-55CK-EGR-22-22

フレキシブルカップリング - ジョータイプ - クランピング＋キータイプ

Curved Jaw-type Flexible Coupling

  • 高トルク
  • 高精度切削加工

MJC-55CK-EGR-22-22の形状図

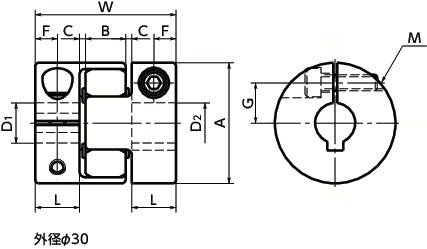

MJC-CK寸法図

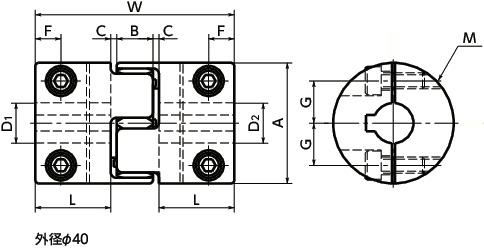

MJC-CK寸法図

MJC-CK寸法図

単位 : mm

品番 A L W B C* F E G M ねじ締めつけ
トルク(N・m)		 CAD
ダウンロード
MJC-55CK-EGR-22-22 55 30 78 14 2 10.5 27.5 20
21		 M6
M5		 8
4		 -

*C寸法をつけた状態でご使用ください。

品番 最大軸穴径
(mm)		 常用トルク
(N・m)*		 最大トルク
(N・m)*		 最高回転数
(min-1)		 慣性
モーメント
(kg・m2)**		 静的ねじり
ばね定数
(N・m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 許容エンド
プレイ
(mm)		 スリーブ硬度 質量
(g)**
MJC-55CK-EGR-22-22 32 75 150 11000 1.5×10-4 9000 0.08 1 0～+ 1.4 D64 300

*負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。MJC の使用可能温度は-20℃ - 60℃です。
**最大軸穴径での値です。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

軸穴を選んで品番チェック

品番

  • BT： 標準軸穴径以外の場合の追加工記号
  • KT： 標準キー溝仕様以外の場合の追加工記号
  • 追加工品番や手数料の詳細は「カプリコン軸穴径追加工サービス」をご参照ください。

ご希望の軸穴径を入力し、「品番チェック」ボタンを押してください。

軸穴径(D1) 軸穴径(D2) 品番チェック 価格(円・税別) 購入

キー溝追加工

unit:mm
適用軸穴径
D1D2		 キー溝 キー
b t 呼び寸法
b×h
基準寸法 許容差
(JS9)		 基準寸法 許容差
6 7       2 ±0.0125 1.0 +0.1
0 		2×2
8 9 10     3 ±0.0125 1.4 3×3
11 12       4 ±0.0150 1.8 4×4
13 14 15 16 17 5 ±0.0150 2.3 5×5
18 19 20 22   6 ±0.0150 2.8 6×6
24 25 28 30   8 ±0.0180 3.3 +0.2
0 		8×7
32 35 36 38   10 ±0.0180 3.3 10×8
40 42 44     12 ±0.0215 3.3 12×8
45 48 50     14 ±0.0215 3.8 14×9

周囲温度・温度補正係数

周囲温度 温度補正係数
-20℃～30℃ 1.00
30℃～40℃ 0.80
40℃～60℃ 0.70

軸穴部詳細

MJC-CK軸穴部詳細

単位 : mm

標準軸穴径 D キー溝 キー
b t 呼び寸法 b×h
基準 寸法 許容差 （JS9） 基準 寸法 許容差
10・11・12 4 ±0.0150 1.8 0～+0.1 4×4
14・15・16 5 ±0.0150 2.3 0～+0.1 5×5
18・19・20・22 6 ±0.0150 2.8 0～+0.1 6×6
24・25・28・30 8 ±0.0180 3.3 0～+0.2 8×7
32・35・38 10 ±0.0180 3.3 0～+0.2 10×8
40・42 12 ±0.0215 3.3 0～+0.2 12×8
45・48・50 14 ±0.0215 3.8 0～+0.2 14×9
55 16 ±0.0215 4.3 0～+0.2 16×10
