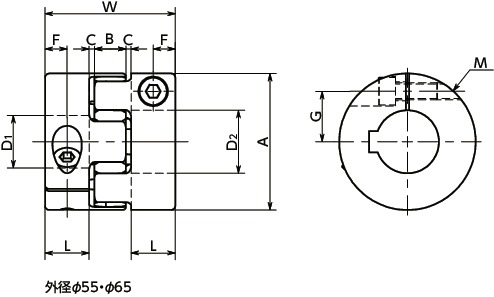

MJS-40CK-EGR-19-25の形状図
単位 : mm
| 品番 | A | L | W | B | C | E | F | G | M | ねじ締めつけ トルク(N・m) |
CAD ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MJS-40CK-EGR-19-25 | 40 | 17 | 50 | 12 | 2 | 18 | 8.5 | 14 15.75 |
M5 M4 |
4 2.5 |
- |
| 品番 | 最大軸穴径 (mm) |
常用トルク (N・m)* |
最大トルク (N・m)* |
最高回転数 (min-1) |
慣性 モーメント (kg・m2)** |
静的ねじり ばね定数 (N・m/rad) |
許容偏心 (mm) |
許容偏角 (°) |
許容エンド プレイ (mm) |
スリーブ硬度 | 質量 (g)** |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MJS-40CK-EGR-19-25 | 25 | 21 | 42 | 15000 | 2.7×10-5 | 3000 | 0.08 | 1 | 0～+1.2 | D64 | 96 |
*負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。MJS-CK の使用可能温度は-20℃ - 60℃です。
**最大軸穴径での値です。
軸穴を選んで品番チェック
品番
- BT： 標準軸穴径以外の場合の追加工記号
- KT： 標準キー溝仕様以外の場合の追加工記号
- 追加工品番や手数料の詳細は「カプリコン軸穴径追加工サービス」をご参照ください。
ご希望の軸穴径を入力し、「品番チェック」ボタンを押してください。
| 軸穴径(D1) | 軸穴径(D2) | 品番チェック | 価格(円・税別) | 購入 |
|---|---|---|---|---|
| mm | mm | カート |
| 適用軸穴径 D1D2 |
キー溝 | キー | |||||||
|---|---|---|---|---|---|---|---|---|---|
| b | t | 呼び寸法 b×h |
|||||||
| 基準寸法 | 許容差 (JS9) |
基準寸法 | 許容差 | ||||||
| 6 | 7 | 2 | ±0.0125 | 1.0 | +0.1 0 |
2×2 | |||
| 8 | 9 | 10 | 3 | ±0.0125 | 1.4 | 3×3 | |||
| 11 | 12 | 4 | ±0.0150 | 1.8 | 4×4 | ||||
| 13 | 14 | 15 | 16 | 17 | 5 | ±0.0150 | 2.3 | 5×5 | |
| 18 | 19 | 20 | 22 | 6 | ±0.0150 | 2.8 | 6×6 | ||
| 24 | 25 | 28 | 30 | 8 | ±0.0180 | 3.3 | +0.2 0 |
8×7 | |
| 32 | 35 | 36 | 38 | 10 | ±0.0180 | 3.3 | 10×8 | ||
| 40 | 42 | 44 | 12 | ±0.0215 | 3.3 | 12×8 | |||
| 45 | 48 | 50 | 14 | ±0.0215 | 3.8 | 14×9 | |||
周囲温度・温度補正係数
| 周囲温度 | 温度補正係数 |
|---|---|
| -20℃～30℃ | 1.00 |
| 30℃～40℃ | 0.80 |
| 40℃～60℃ | 0.70 |
軸穴部詳細
単位 : mm
| 標準軸穴径 D | キー溝 | キー | |||
|---|---|---|---|---|---|
| b | t | 呼び寸法 b×h | |||
| 基準 寸法 | 許容差 （JS9） | 基準 寸法 | 許容差 | ||
| 10・11・12 | 4 | ±0.0150 | 1.8 | 0～+0.1 | 4×4 |
| 14・15・16 | 5 | ±0.0150 | 2.3 | 0～+0.1 | 5×5 |
| 18・19・20・22 | 6 | ±0.0150 | 2.8 | 0～+0.1 | 6×6 |
| 24・25・28・30 | 8 | ±0.0180 | 3.3 | 0～+0.2 | 8×7 |
| 32・35・38 | 10 | ±0.0180 | 3.3 | 0～+0.2 | 10×8 |

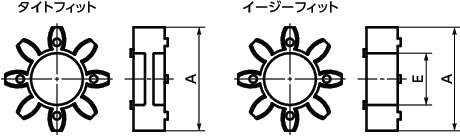

スリーブ詳細
