MJT-CK-RD/フレキシブルカップリング - ジョータイプ - クランピング+キータイプ

Curved Jaw-type Flexible Coupling

安全上の注意用語説明取りつけ・メンテナンス

  • 高トルク
  • 振動吸収性
  • スリーブ圧入式

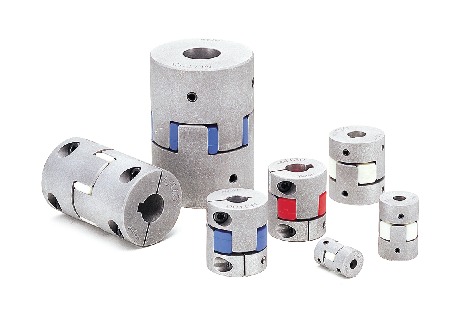

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

形状図

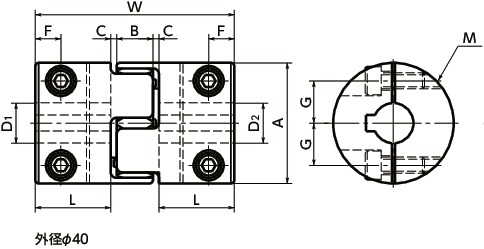

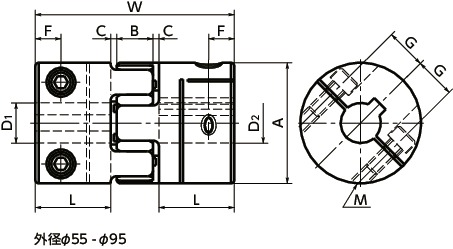

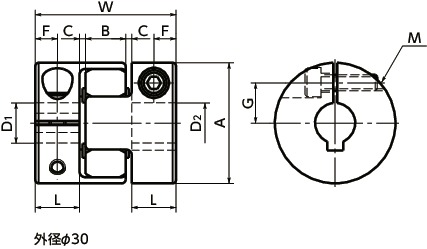

MJT-CK-RDフレキシブルカップリング - ジョータイプ - クランピング+キータイプ寸法図

MJT-CK-RDフレキシブルカップリング - ジョータイプ - クランピング+キータイプ寸法図

MJT-CK-RDフレキシブルカップリング - ジョータイプ - クランピング+キータイプ寸法図

寸法・CAD・価格

単位 : mm

品番 軸穴径 A L W B C＊1 F G M ねじ締めつけ
トルク(N・m)		 標準軸穴径
D1-D2		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
MJT-30CK-RD 10≦D≦12
12＜D≦16		 30 11 35 10 1.5 5.5 10
11		 M4
M3		 2.5
1.5		 - 4,130 4,543 CAD カート 在庫品
MJT-40CK-RD 10≦D≦20
20＜D≦25		 40 25 66 12 2 8.5 14
15.75		 M5
M4		 4
2.5		 - 6,070 6,677 CAD カート 在庫品
MJT-55CK-RD 10≦D≦28
28＜D≦32		 55 30 78 14 2 10.5 20
21		 M6
M5		 8
4		 - 7,870 8,657 CAD カート 在庫品
MJT-65CK-RD 14≦D≦32
32＜D≦38		 65 35 90 15 2.5 13 24
25		 M8
M6		 16
8		 - 11,900 13,090 CAD カート 在庫品
MJT-80CK-RD 20≦D≦42
42＜D≦45		 80 45 114 18 3 15 30
31		 M8 16 - 17,400 19,140 CAD カート 在庫品
MJT-95CK-RD 25≦D≦48
48＜D≦55		 95 50 126 20 3 18 34
36		 M10 40 - 40,300 44,330 CAD カート 在庫品

＊1：　C寸法をつけた状態でご使用ください。

品番 最大軸穴径
(mm)		 常用トルク
(N・m)＊1		 最大トルク
(N・m)＊1		 バック
ラッシュ0
許容伝達
トルク(N・m)
 最高回転数
(min-1)		 慣性
モーメント
(kg・m2)＊2		 静的ねじり
ばね定数
(N・m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 許容エンド
プレイ
(mm)		 スリーブ硬度 質量
(g)＊2
MJT-30CK-RD 16 12.5 25 0.5 21000 5.9×10-6 130 0.1 1 0～+ 1.0 A98 41
MJT-40CK-RD 25 17 34 1.2 15000 3.5×10-5 1200 0.1 1 0～+ 1.2 A98 130
MJT-55CK-RD 32 60 120 - 11000 1.5×10-4 2600 0.1 1 0～+ 1.4 A98 300
MJT-65CK-RD 38 160 320 - 9000 3.5×10-4 4900 0.1 1 0～+ 1.5 A98 490
MJT-80CK-RD 45 325 650 - 7000 1.0×10-3 6500 0.1 1 0～+ 1.8 A98 990
MJT-95CK-RD 55 450 900 - 6000 2.3×10-3 8900 0.1 1 0～+ 2.0 A98 1500

＊1：　負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。

MJT-CKの使用可能温度は－20℃～60℃です。詳しくは選定手順をご参照ください。

＊2：　最大軸穴径での値です。

品番 標準軸穴径　D1-D2
10 11 12 14 15 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55
MJT-30CK-RD ● ● ● ● ● ● - - - - - - - - - - - - - - - - -
MJT-40CK-RD ● ● ● ● ● ● ● ● ● ● ● ● - - - - - - - - - - -
MJT-55CK-RD ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● - - - - - - - -
MJT-65CK-RD - - - ● ● ● ● ● ● ● ● ● ● ● ● ● ● - - - - - -
MJT-80CK-RD - - - - - - - - ● ● ● ● ● ● ● ● ● ● ● ● - - -
MJT-95CK-RD - - - - - - - - - - - ● ● ● ● ● ● ● ● ● ● ● ●

●全商品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
●ハブの一方がクランピング＋キータイプ、他方がクランピングタイプその他の組み合わせのご注文にも応じます。
●標準軸穴径以外の特殊品も製作いたします。コンタクトセンターへお問い合わせください。
●カップリングへの軸の挿入量は、取りつけ・メンテナンスをご覧ください。⇒取りつけ・メンテナンス

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

軸穴を選んで品番チェック

品番

  • BT： 標準軸穴径以外の場合の追加工記号
  • KT： 標準キー溝仕様以外の場合の追加工記号
  • 追加工品番や手数料の詳細は「カプリコン軸穴径追加工サービス」をご参照ください。

ご希望の軸穴径を入力し、「品番チェック」ボタンを押してください。

軸穴径(D1) 軸穴径(D2) 品番チェック 価格(円・税別) 購入

キー溝追加工

unit:mm
適用軸穴径
D1D2		 キー溝 キー
b t 呼び寸法
b×h
基準寸法 許容差
(JS9)		 基準寸法 許容差
6 7       2 ±0.0125 1.0 +0.1
0 		2×2
8 9 10     3 ±0.0125 1.4 3×3
11 12       4 ±0.0150 1.8 4×4
13 14 15 16 17 5 ±0.0150 2.3 5×5
18 19 20 22   6 ±0.0150 2.8 6×6
24 25 28 30   8 ±0.0180 3.3 +0.2
0 		8×7
32 35 36 38   10 ±0.0180 3.3 10×8
40 42 44     12 ±0.0215 3.3 12×8
45 48 50     14 ±0.0215 3.8 14×9
55 16 ±0.0215 4.3 16×10

周囲温度・温度補正係数

周囲温度 温度補正係数
-20℃～30℃ 1.00
30℃～40℃ 0.80
40℃～60℃ 0.70

構造

セットスクリュータイプMJT-BLMJT-WHMJT-RDMJT-GRMJT-EBLMJT-EWHMJT-ERDMJT-EGR

MJT-＊＊-＊＊タイトフィット
MJT-＊＊-E＊＊イージーフィット

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

クランピングタイプMJT-C-BLMJT-C-WHMJT-C-RDMJT-C-GRMJT-C-EBLMJT-C-EWHMJT-C-ERDMJT-C-EGR

MJT-＊＊C-＊＊タイトフィット
MJT-＊＊C-E＊＊イージーフィット

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

セットスクリュー＋キータイプMJT-K-BLMJT-K-WHMJT-K-RDMJT-K-GRMJT-K-EBLMJT-K-EWHMJT-K-ERDMJT-K-EGR

MJT-＊＊K-＊＊タイトフィット
MJT-＊＊K-E＊＊イージーフィット

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

クランピング＋キータイプMJT-CK-BLMJT-CK-WHMJT-CK-RDMJT-CK-GRMJT-CK-EWHMJT-CK-ERDMJT-CK-EGR

MJT-＊＊CK-＊＊タイトフィット
MJT-＊＊CK-E＊＊イージーフィット

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

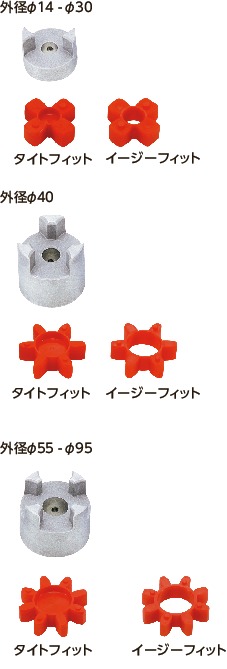

スリーブ

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ


材質・仕上げ

MJT-CK-RD
ハブ A2017
アルマイト処理＊1
スリーブ ポリウレタン
六角穴付き止めねじ SCM435
四三酸化鉄皮膜（黒）
六角穴付きボルト SCM435
四三酸化鉄皮膜（黒）

＊1：　軸穴およびキー溝の表面処理は、工程の都合により、表面処理ありとなしの部品が混在する場合がありますが、カップリングの性能上問題ありません。


特長

  • 適用モータ
タイトフィット イージーフィット
サーボモータ ○ ●
ステッピングモータ ○ ○
一般汎用モータ ◎ ◎

◎：非常にすぐれている　○：すぐれている　●：使用可

  • 特性
タイトフィット イージーフィット
バックラッシュ0ゼロ ○ -
高トルク ◎ ◎
許容ミスアライメント ○ ○
振動吸収 ◎ ◎
電気絶縁性 ◎ ◎
組み立て ○ ◎
使用可能温度 -20℃～60℃ -20℃～60℃

◎：非常にすぐれている　○：すぐれている

  • ジョータイプのフレキシブルカップリングです。
  • タイトフィットは、低トルクにおいてバックラッシュ0ゼロの伝達ができます。
  • イージーフィットは、ハブの組み立て・分割が簡単です。
  • すぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収します。
  • 電気絶縁性があります。抵抗値：2MΩ以上。

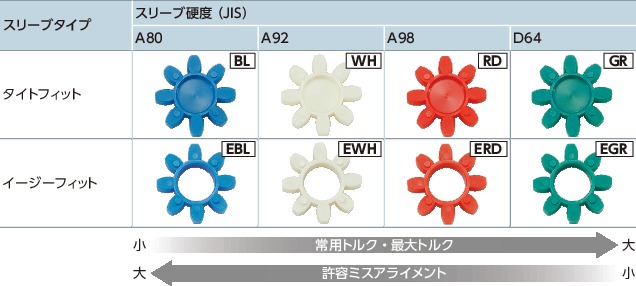

  • スリーブ硬度は4種類。トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。
  • スリーブ種類

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ


使用上の注意

Dカット軸に取りつける場合は、軸のDカット面の位置に注意してください。⇒取りつけ・メンテナンス
カップリングの外径から六角穴付きボルトが飛び出して、回転直径が外径より大きくなるサイズがあります。カップリングの干渉に注意してください。回転直径

選定

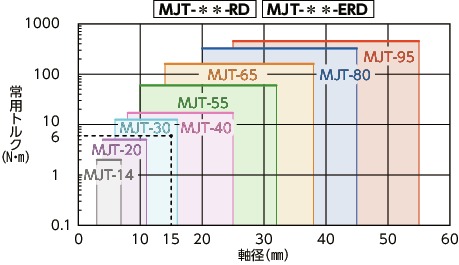

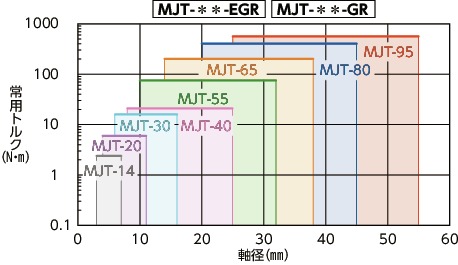

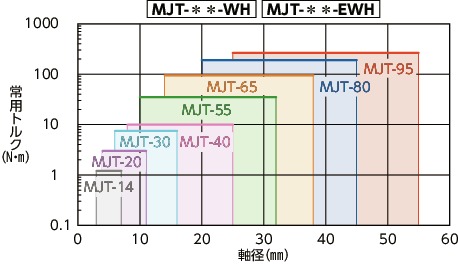

軸径・常用トルクによる選定

軸径と常用トルクが交差した領域が選定サイズになります。

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

選定例

選定条件が軸径φ15、負荷トルク6N・mのとき、MJT-＊＊-RDMJT-＊＊-ERDの選定サイズはMJT-30-RDMJT-30-ERDです。

サーボモータの定格出力による選定

定格出力
（W）		 サーボモータ仕様 選定外径サイズ
モータ軸径
（mm）		 定格トルク
（N・m）		 瞬時最大トルク
（N・m）		 MJT-＊＊-BL MJT-＊＊-WH MJT-＊＊-RD MJT-＊＊-GR
10 5-6 0.032 0.096 14 14 14 14
20 5-6 0.064 0.19 14 14 14 14
30 5-7 0.096 0.29 14 14 14 14
50 6-8 0.16 0.48 20 20 20 20
100 8 0.32 0.95 20 20 20 20
200 9-14 0.64 1.9 30 30 30 30
400 14 1.3 3.8 30 30 30 30
750 16-19 2.4 7.2 - 40 40 40

モータ仕様は一般的な値です。詳しくは各モータメーカーのカタログを参照してください。減速機などを使用しない場合のサイズです。

選定例

モータ仕様が軸径φ14、定格トルク0.64N・mのとき、MJT-＊＊-BLの選定サイズは以下です。
セットスクリュータイプ----MJT-30-BL
クランピングタイプ----MJT-30C-BL
セットスクリュー＋キータイプ----MJT-30K-BL
クランピング＋キータイプ----MJT-30CK-BL

軸穴部詳細

MJT-CK

MJT-CK-RDフレキシブルカップリング - ジョータイプ - クランピング+キータイプ

単位 : mm

標準軸穴径
D		 キー溝 キー
b t 呼び寸法
b×h
基準
寸法		 許容差
（JS9）		 基準
寸法		 許容差
10・11・12 4 ±0.0150 1.8 0～+0.1 4×4
14・15・16 5 ±0.0150 2.3 0～+0.1 5×5
18・19・20・22 6 ±0.0150 2.8 0～+0.1 6×6
24・25・28・30 8 ±0.0180 3.3 0～+0.2 8×7
32・35・38 10 ±0.0180 3.3 0～+0.2 10×8
40・42 12 ±0.0215 3.3 0～+0.2 12×8
45・48・50 14 ±0.0215 3.8 0～+0.2 14×9
55 16 ±0.0215 4.3 0～+0.2 16×10

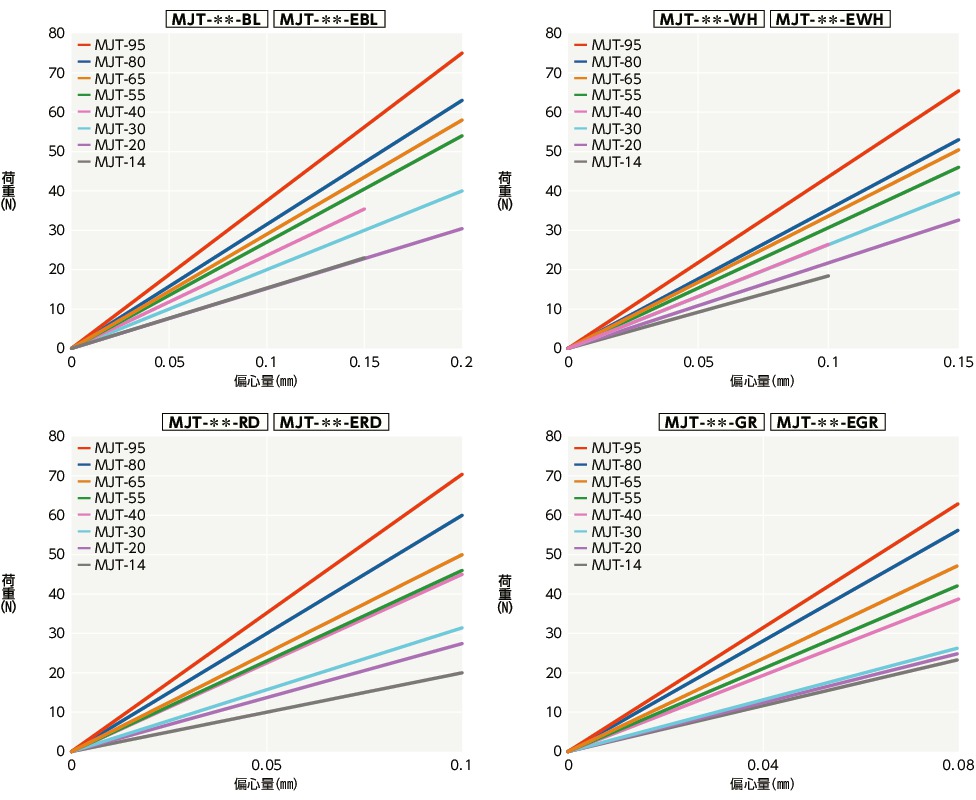

偏心反力

MJT/MJT-C/MJT-K/MJT-CK_Tテクニカル・インフォメーション

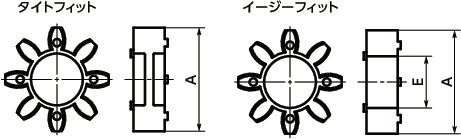

スリーブ詳細

MJT-CK-RDフレキシブルカップリング - ジョータイプ - クランピング+キータイプ


イージーフィット

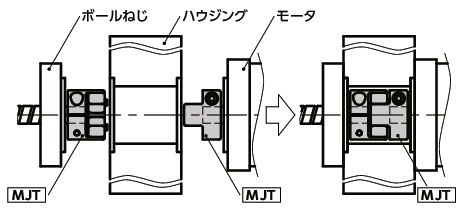

ハブとスリーブをスムーズに組み立て・分割が可能です。装置の組み立て・メンテナンス時間を削減できます。あらかじめ軸にハブを取りつけでき、カップリングが見えにくい箇所でも組み立てが簡単です。

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ


イージーフィットの用途

搬送装置/攪拌機/送風機/ポンプ/ディスペンサ

タイトフィット

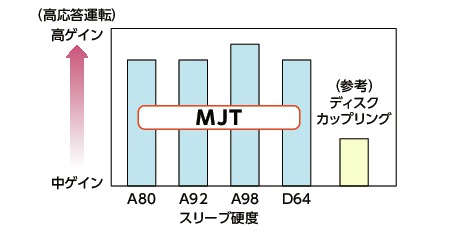

ハブとスリーブが圧入されており、バックラッシュ0ゼロ＊1で使用できます。スリーブの振動吸収性により、サーボモータのゲインを上げられるため、ディスクカップリング以上の高応答運転を実現できます。

MJT/MJT-C/MJT-K/MJT-CK_Cフレキシブルカップリング - ジョータイプ

＊1：　バックラッシュ0ゼロで使用する際のトルクは、寸法表を参考にしてください。


タイトフィットの用途

XYステージ/インデックステーブル/工作機械/射出成形機

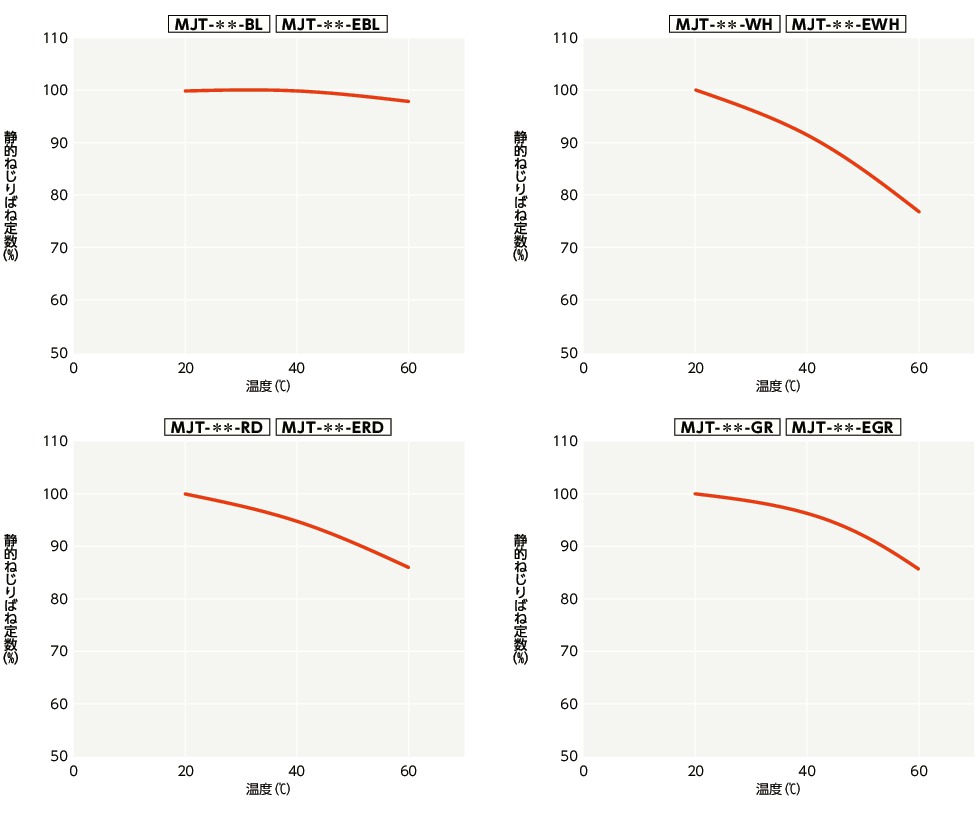

温度による静的ねじりばね定数の変化

20℃における静的ねじりばね定数を100％とした場合の値です。
使用温度の範囲内での静的ねじりばね定数の変化はグラフのとおりです。
ご使用にあたっては応答性の低下に注意してください。

MJT/MJT-C/MJT-K/MJT-CK_Tテクニカル・インフォメーション
