  • カップリング
  • リジッドタイプ

MRG-25C

リジッドカップリング - クランピングタイプ

Rigid Coupling

安全上の注意用語説明取りつけ・メンテナンス

  • スタンダード
MRG/MRGS/MRG-C/MRGS-C/MRG-W/MRGS-W_Cリジッドカップリング

形状図

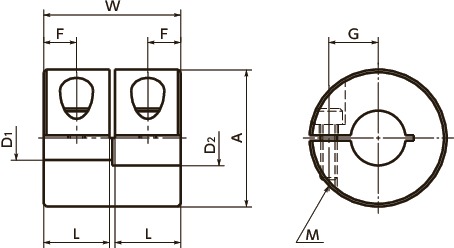

MRG-Cリジッドカップリング - クランピングタイプ寸法図

寸法・CAD・価格

単位 : mm

品番 A L W F G M ねじ締めつけ
トルク(N・m)		 標準軸穴径
D1-D2		 価格
(円)		 CAD
ダウンロード		 標準品を購入 追加工品を購入 在庫/非在庫
MRG-25C 25 12 25 6 9 M3 1.5 1,950 CAD カート カート 在庫品

品番 最大軸穴径
(mm)		 常用トルク
(N・m)＊1		 最高回転数
(min-1)		 慣性
モーメント
(kg・m2)＊2		 質量
(g)＊2
MRG-25C 10 4.5 25000 2.7×10-6 29

＊1：　負荷変動による常用トルクの補正は必要ありません。
＊2：　最大軸穴径での値です。

品番 標準軸穴径　D1-D2
5 6 8 10 12 14 15 16 18 19 20 25 28 30
MRG-25C - - ● ● - - - - - - - - - -

●全商品に六角穴付き止めねじが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。

品番
数量
単価（円）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

追加工

追加工品番

ご希望の軸穴径を入力し、「追加工品番チェック」ボタンを押してください。

軸穴径(D1) 軸穴径(D2) 追加工品番チェック 価格 追加工品を購入

キー溝追加工

unit:mm
適用軸穴径
D1D2		 キー溝 キー
b t 呼び寸法
b×h
基準寸法 許容差
(JS9)		 基準寸法 許容差
6 7       2 ±0.0125 1.0 +0.1
0 		2×2
8 9 10     3 ±0.0125 1.4 3×3
11 12       4 ±0.0150 1.8 4×4
13 14 15 16 17 5 ±0.0150 2.3 5×5
18 19 20 22   6 ±0.0150 2.8 6×6
24 25 28 30   8 ±0.0180 3.3 +0.2
0 		8×7
32 35 36 38   10 ±0.0180 3.3 10×8
40 42 44     12 ±0.0215 3.3 12×8
45 48 50     14 ±0.0215 3.8 14×9

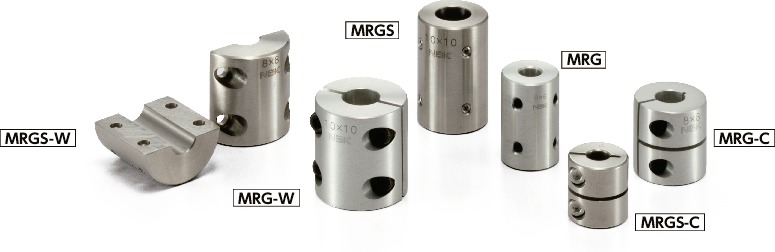

構造

セットスクリュータイプ

MRGアルミニウム合金製MRGMRGS

MRG/MRGS/MRG-C/MRGS-C/MRG-W/MRGS-W_Cリジッドカップリング

MRGSオールステンレス製MRGMRGS

MRG/MRGS/MRG-C/MRGS-C/MRG-W/MRGS-W_Cリジッドカップリング

クランピングタイプ

MRG-Cアルミニウム合金製MRG-CMRGS-C

MRG/MRGS/MRG-C/MRGS-C/MRG-W/MRGS-W_Cリジッドカップリング

MRGS-Cオールステンレス製MRG-CMRGS-C

MRG/MRGS/MRG-C/MRGS-C/MRG-W/MRGS-W_Cリジッドカップリング

スプリットタイプ

MRG-Wアルミニウム合金製MRG-WMRGS-W

MRG/MRGS/MRG-C/MRGS-C/MRG-W/MRGS-W_Cリジッドカップリング

MRGS-Wオールステンレス製MRG-WMRGS-W

MRG/MRGS/MRG-C/MRGS-C/MRG-W/MRGS-W_Cリジッドカップリング


材質・仕上げ

MRG-C
本体 A2017
アルマイト処理
六角穴付き
止めねじ		 SCM435
四三酸化鉄皮膜（黒）
六角穴付き
ボルト		 SCM435
四三酸化鉄皮膜（黒）

特長

  • 適用推奨モータ
MRG MRGS
サーボモータ ◎ ◎
ステッピングモータ ◎ ◎
一般汎用モータ ● ●

◎：非常にすぐれている　○：すぐれている　●：使用可

  • 特性
MRG MRGS
バックラッシュ0ゼロ ◎ ◎
高トルク ◎ ○
高ねじり剛性 ◎ ◎
耐蝕性（オールステンレス） - ◎

◎：非常にすぐれている　○：すぐれている

  • リジッドタイプのカップリングです。
  • 軽量、極小の慣性モーメント。高応答です。
  • アルミニウム合金製・オールステンレス製の2種類があります。
  • セットスクリュータイプ・クランピングタイプ・スプリットタイプの3つの締結方法があります。

用途

精密XYステージ/工作機械/洗浄装置

使用上の注意

Dカット軸に取りつける場合は、軸のDカット面の位置に注意してください。⇒取り付け・メンテナンス
カップリングの外径から六角穴付きボルトが飛び出して、回転直径が外径より大きくなるサイズがあります。カップリングの干渉に注意してください。回転直径

選定

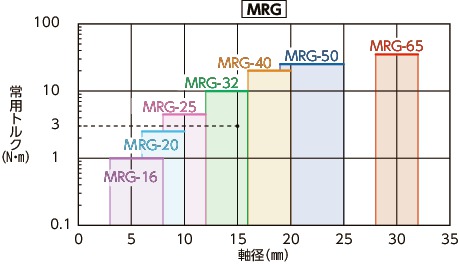

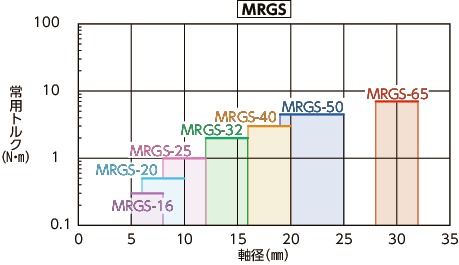

軸径・常用トルクによる選定

軸径と常用トルクが交差した領域が選定サイズになります。

MRG/MRGS/MRG-C/MRGS-C/MRG-W/MRGS-W_Cリジッドカップリング

MRG/MRGS/MRG-C/MRGS-C/MRG-W/MRGS-W_Cリジッドカップリング

選定例

選定条件が軸径φ15、負荷トルク3N・mのとき、MRGの選定サイズはMRG-32です。
