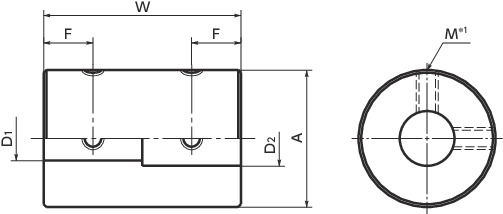

MRG-40-18-20の形状図
＊1： 軸穴径がφ4以下の場合は止めねじは1カ所です。
単位 : mm
| 品番 | 最大軸穴径 (mm) |
常用トルク (N・m)＊1 |
最高回転数 (min-1) |
慣性 モーメント (kg・m2)＊2 |
質量 (g)＊2 |
|---|---|---|---|---|---|
| MRG-40-18-20 | 20 | 20 | 15000 | 2.8×10-5 | 114 |
＊1： 負荷変動による常用トルクの補正は必要ありません。
＊2： 最大軸穴径での値です。
軸穴を選んで品番チェック
品番
- BT： 標準軸穴径以外の場合の追加工記号
- KT： 標準キー溝仕様以外の場合の追加工記号
- 追加工品番や手数料の詳細は「カプリコン軸穴径追加工サービス」をご参照ください。
ご希望の軸穴径を入力し、「品番チェック」ボタンを押してください。
| 軸穴径(D1) | 軸穴径(D2) | 品番チェック | 価格(円・税別) | 購入 |
|---|---|---|---|---|
| mm | mm | カート |
| 適用軸穴径 D1D2 |
キー溝 | キー | |||||||
|---|---|---|---|---|---|---|---|---|---|
| b | t | 呼び寸法 b×h |
|||||||
| 基準寸法 | 許容差 (JS9) |
基準寸法 | 許容差 | ||||||
| 6 | 7 | 2 | ±0.0125 | 1.0 | +0.1 0 |
2×2 | |||
| 8 | 9 | 10 | 3 | ±0.0125 | 1.4 | 3×3 | |||
| 11 | 12 | 4 | ±0.0150 | 1.8 | 4×4 | ||||
| 13 | 14 | 15 | 16 | 17 | 5 | ±0.0150 | 2.3 | 5×5 | |
| 18 | 19 | 20 | 22 | 6 | ±0.0150 | 2.8 | 6×6 | ||
| 24 | 25 | 28 | 30 | 8 | ±0.0180 | 3.3 | +0.2 0 |
8×7 | |
| 32 | 35 | 36 | 38 | 10 | ±0.0180 | 3.3 | 10×8 | ||
| 40 | 42 | 44 | 12 | ±0.0215 | 3.3 | 12×8 | |||
| 45 | 48 | 50 | 14 | ±0.0215 | 3.8 | 14×9 | |||
| 55 | 16 | ±0.0215 | 4.3 | 16×10 | |||||
MRG-40-18-20の特長
- 適用推奨モータ
| MRG | MRGS | |
|---|---|---|
| サーボモータ | ◎ | ◎ |
| ステッピングモータ | ◎ | ◎ |
| 一般汎用モータ | ● | ● |
- 特性
| MRG | MRGS | |
|---|---|---|
| バックラッシュ |
◎ | ◎ |
| 高トルク | ◎ | ○ |
| 高ねじり剛性 | ◎ | ◎ |
| 耐蝕性（オールステンレス） | - | ◎ |
- リジッドタイプのカップリングです。
- 軽量、極小の慣性モーメント。高応答です。
- アルミニウム合金製・オールステンレス製の2種類があります。
- セットスクリュータイプ・クランピングタイプ・スプリットタイプの3つの締結方法があります。
MRG-40-18-20の材質・仕上げ
| MRG | |
|---|---|
| 本体 | A2017 アルマイト処理 |
| 六角穴付き 止めねじ |
SCM435 四三酸化鉄皮膜（黒） |
| 六角穴付き ボルト |
SCM435 四三酸化鉄皮膜（黒） |
構造
セットスクリュータイプ
MRGアルミニウム合金製MRGMRGS
クランピングタイプ
MRG-Cアルミニウム合金製MRG-CMRGS-C
スプリットタイプ
MRG-Wアルミニウム合金製MRG-WMRGS-W
用途
精密XYステージ/工作機械/洗浄装置選定
軸径・常用トルクによる選定

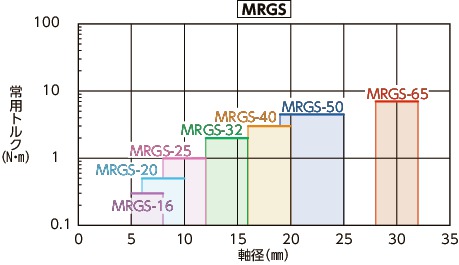

軸径と常用トルクが交差した領域が選定サイズになります。
