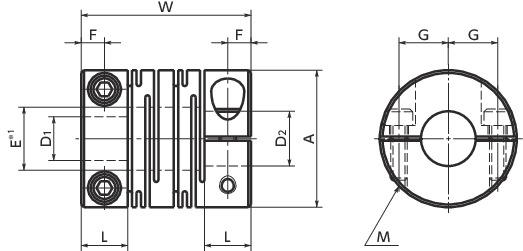

MST-63C-14-14の形状図
＊1： E＝D2（D2＜6）
E＝D2＋0.5（D2≧6）
単位 : mm
| 品番 | A | L | W | F | G | M | ねじ締めつけ トルク(N・m) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MST-63C-14-14 | 63 | 26 | 90 | 13 | 24 | M8 | 16 | 35,200 | 38,720 | CAD | カート | 在庫品 |
●キー溝加工品をご購入される場合は、こちらのページの「追加工品を購入」のカートよりご注文いただけます。
| 品番 | 最大軸穴径 (mm) |
常用トルク (N・m)＊1 |
最高回転数 (min-1) |
慣性 モーメント (kg・m2)＊2 |
静的ねじり ばね定数 (N・m/rad) |
許容偏心 (mm) |
許容偏角 (°) |
許容エンド プレイ (mm) |
質量 (g)＊2 |
|---|---|---|---|---|---|---|---|---|---|
| MST-63C-14-14 | 30 | 32 | 10000 | 3.2×10-4 | 3100 | 0.2 | 2 | ±0.5 | 530 |
＊1： 負荷変動による常用トルクの補正は必要ありません。
軸穴径のサイズにより、軸のスリップトルクがカップリングの常用トルクより小さくなる場合があります。⇒スリップトルク
＊2： 最大軸穴径での値です。軸穴を選んで品番チェック
品番
- BT： 標準軸穴径以外の場合の追加工記号
- KT： 標準キー溝仕様以外の場合の追加工記号
- 追加工品番や手数料の詳細は「カプリコン軸穴径追加工サービス」をご参照ください。
ご希望の軸穴径を入力し、「品番チェック」ボタンを押してください。
| 軸穴径(D1) | 軸穴径(D2) | 品番チェック | 価格(円・税別) | 購入 |
|---|---|---|---|---|
| mm | mm | カート |
| 適用軸穴径 D1D2 |
キー溝 | キー | |||||||
|---|---|---|---|---|---|---|---|---|---|
| b | t | 呼び寸法 b×h |
|||||||
| 基準寸法 | 許容差 (JS9) |
基準寸法 | 許容差 | ||||||
| 6 | 7 | 2 | ±0.0125 | 1.0 | +0.1 0 |
2×2 | |||
| 8 | 9 | 10 | 3 | ±0.0125 | 1.4 | 3×3 | |||
| 11 | 12 | 4 | ±0.0150 | 1.8 | 4×4 | ||||
| 13 | 14 | 15 | 16 | 17 | 5 | ±0.0150 | 2.3 | 5×5 | |
| 18 | 19 | 20 | 22 | 6 | ±0.0150 | 2.8 | 6×6 | ||
| 24 | 25 | 28 | 30 | 8 | ±0.0180 | 3.3 | +0.2 0 |
8×7 | |
| 32 | 35 | 36 | 38 | 10 | ±0.0180 | 3.3 | 10×8 | ||
| 40 | 42 | 44 | 12 | ±0.0215 | 3.3 | 12×8 | |||
| 45 | 48 | 50 | 14 | ±0.0215 | 3.8 | 14×9 | |||
MST-63C-14-14の特長
- 適用推奨モータ
| MST | MSTS | |
|---|---|---|
| サーボモータ | ● | ● |
| ステッピングモータ | ◎ | ◎ |
| 一般汎用モータ | ● | ● |
- 特性
| MST | MSTS | |
|---|---|---|
| バックラッシュ |
◎ | ◎ |
| 高トルク | ○ | ○ |
| 高ねじり剛性 | ○ | ○ |
| 許容ミスアライメント | ○ | ○ |
| 耐蝕性（オールステンレス） | - | ◎ |
- 円筒材にスリットを入れた完全一体構造の金属ばねカップリングです。
- スリットで形成された板ばねが、偏心・偏角・エンドプレイを許容します。
- アルミニウム合金製・オールステンレス製の2種類があります。
- 外径φ8-φ63のワイドバリエーション。
MST-63C-14-14の材質・仕上げ
| MST-C | |
|---|---|
| 本体 | A2017 アルマイト処理 |
| 六角穴付き 止めねじ |
SCM435 四三酸化鉄皮膜（黒） |
| 六角穴付き ボルト |
SCM435 四三酸化鉄皮膜（黒） |
スリップトルク
クランピングタイプのMST-CMSTS-Cは下表のように、軸穴径によって軸のスリップトルクが異なります。選定の際は注意してください。単位 : N・m
| 品番 | 軸穴径（mm） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | |
| MST-25C | 3 | 3.6 | ||||||||||||
| MST-32C | 4.1 | 7.3 | ||||||||||||
| MST-40C | 7.1 | 14 | 17 | 20 | 24 | |||||||||
| MST-63C | 59 | 63 | ||||||||||||
| MSTS-12C | 0.4 | 0.5 | ||||||||||||
| MSTS-16C | 0.7 | 0.8 | ||||||||||||
| MSTS-20C | 1.2 | 1.7 | 1.7 | 1.7 | ||||||||||
| MSTS-25C | 0.7 | 0.7 | 0.9 | 1.7 | 3.8 | |||||||||
| MSTS-32C | 1.2 | 2.1 | 2.7 | 2.9 | 5.9 | |||||||||
| MSTS-40C | 8.7 | 12 | 12 | 14 | ||||||||||
| MSTS-50C | 22 | 28 | ||||||||||||
| MSTS-63C | 28 | 49 | ||||||||||||
軸の寸法許容差h7、硬度34-40HRC、MST-CMSTS-Cの寸法表に記載のねじ締めつけトルクの値での試験値であり保証値ではありません。
スリップトルクは使用条件により変化します。事前に実際と同じ条件でテストしてください。
構造
セットスクリュータイプMSTMSTS
MSTアルミニウム合金製MSTSオールステンレス製

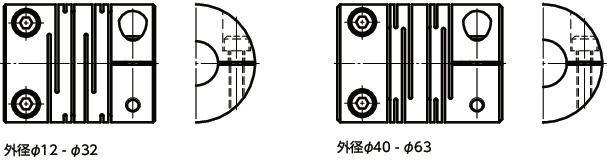

クランピングタイプMST-CMSTS-C
MST-Cアルミニウム合金製MSTS-Cオールステンレス製
外径φ40-φ63
外径φ12-φ32
セットスクリュー+キータイプMST-KMSTS-K
MST-Kアルミニウム合金製
用途
搬送装置/XYステージ/パーツフィーダ使用上の注意
Dカット軸に取りつける場合は、軸のDカット面の位置に注意してください。⇒取りつけ・メンテナンスカップリングの外径から六角穴付きボルトが飛び出して、回転直径が外径より大きくなるサイズがあります。カップリングの干渉に注意してください。回転直径
選定

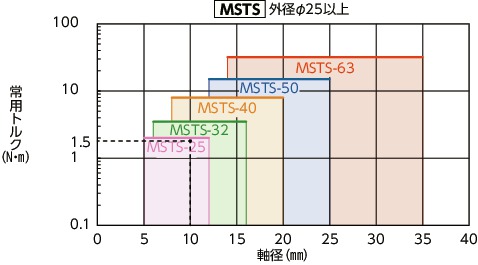

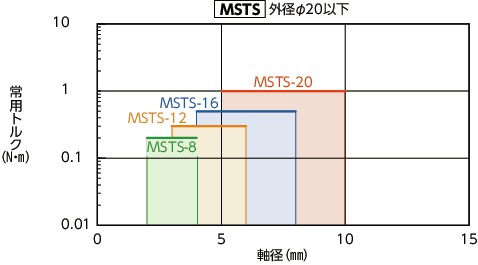

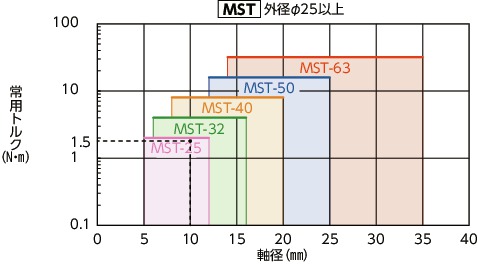

軸径・常用トルクによる選定
軸径と常用トルクが交差した領域が選定サイズになります。
選定例
選定条件が軸径φ10、負荷トルク1.5N・mのとき、MSTMSTSの選定サイズはMST-25MSTS-25です。スリット詳細
MST-C

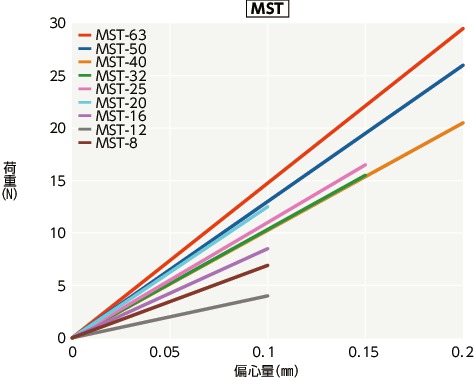

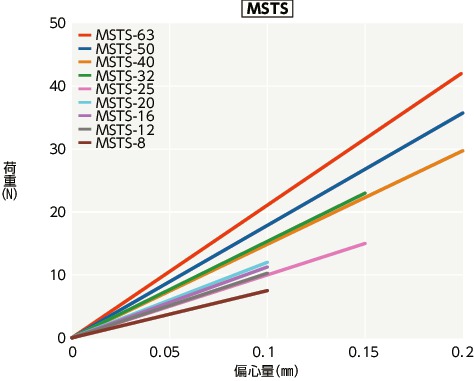

偏心反力

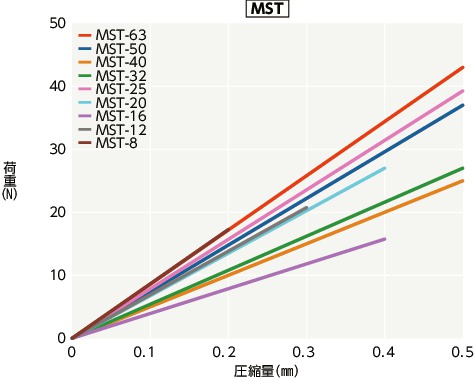

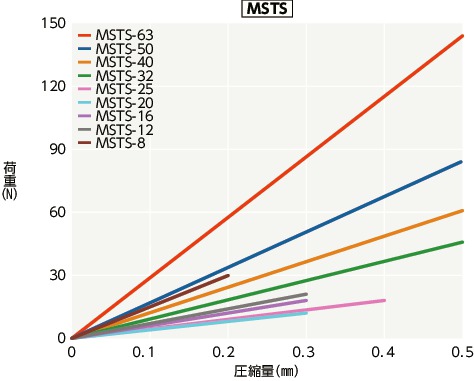

スラスト反力

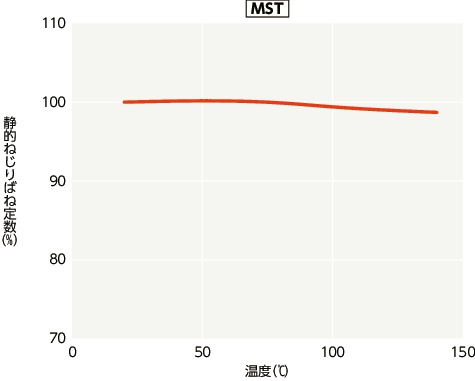

温度による静的ねじりばね定数の変化
20℃における静的ねじりばね定数を100％とした場合の値です。MSTMSTSは温度による静的ねじりばね定数の変化が少なく応答性の変化は極小です。ただし、高温下でのご使用にあたっては熱膨張に伴う軸の伸びやたわみによるミスアライメントに注意してください。
