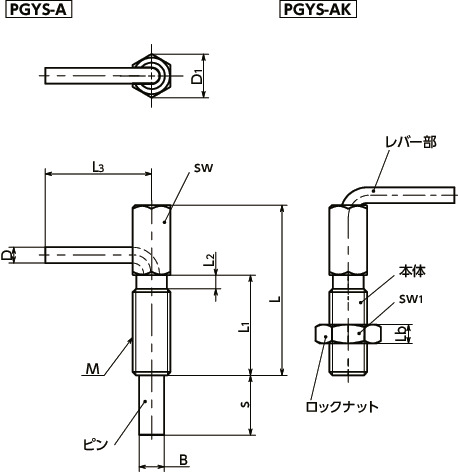

PGYS-4-9.5-M6-AKの形状図
単位 : mm
| 品番 | ロックナットの 有無 |
M(並目) ねじの呼び |
ピッチ | D | D1 | L | L1 | L2 | L3 | Lb | sw | sw1 | B | s | 最大締めつけ トルク (N・m) |
荷重(N) min./max. |
質量 (g) |
ピンのせん断荷重 (N) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PGYS-4-9.5-M6-AK | ○ | M6 | 1 | 2.5 | 6.9 | 32 | 20 | 2.5 | 16 | 3.2 | 6 | 10 | 4 | 9.5 | 1.6 | 3/10 | 7 | 1160 | 2,090 | 2,299 | CAD | カート | 在庫品 |
PGYS-4-9.5-M6-AKの材質・仕上げ
| PGYS-A | PGYS-AK | |
|---|---|---|
| レバー部 | SUS303 | SUS303 |
| 本体 | SUS303 | SUS303 |
| ピン | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 |
| ロックナット | - | SUS303 |

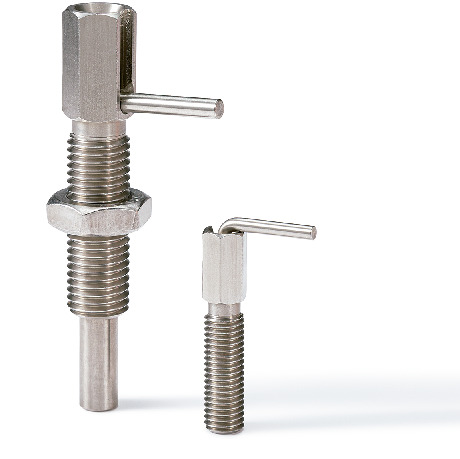

PGYS-4-9.5-M6-AKの特長
- 狭所向けのインデックスプランジャ。操作部がスリムな構造です。
- レバー部を引き、回転させれば、ピンを引っ込めた状態にロックできます。
- ロックの解除は、レバー部をわずかに引き、回転させます。内蔵スプリングの力でもとに戻ります。
- 相手側の穴の推奨公差は（+0.03～+0.08）です。
- 品番の末尾記号により、ロックナットの有無が選択できます。
| 末尾記号 | ロックナット |
|---|---|
| A | なし＊1 |
| AK | あり |
＊1： ゆるみ止めサービスをご利用ください。⇒ゆるみ止めサービス
