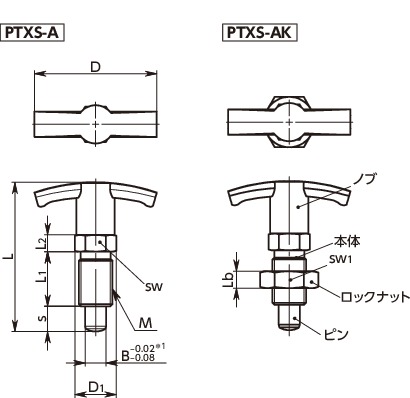

PTXS-12-15-AKの形状図
＊1： ピンの公差を変更しました。
単位 : mm
| 品番 | ロックナットの 有無 |
M(細目) ねじの呼び |
ピッチ | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | 荷重(N) min./max. |
質量 (g) |
ピンのせん断荷重 (N) |

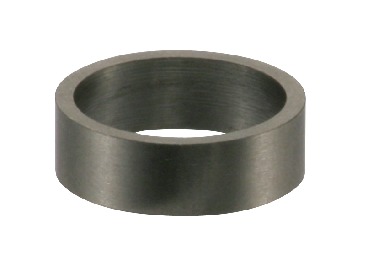

適用カラー | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTXS-12-15-AK | ○ | M20 | 1.5 | 59 | 25.4 | 83 | 33 | 10 | 10 | 22 | 30 | 12 | 15 | 11.5/40 | 156 | 10400 | PXCS-20-22-＊＊ | 6,280 | 6,908 | CAD | カート | 在庫品 |
PTXS-12-15-AKの材質・仕上げ
| PTXS-A | PTXS-AK | |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUS303 | SUS303 |
| ピン | SUS303 ニッケルメッキ |
SUS303 ニッケルメッキ |
| スプリング | SUS301 | SUS301 |
| ロックナット | SUS303 |

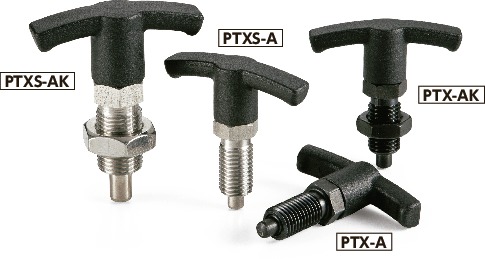

PTXS-12-15-AKの特長
- 力をかけやすいT字ノブで操作するインデックスプランジャ。
- ノブ以外の寸法は、PLXS（PLXS）と同一です。
- ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
- 商品記号により、ロックナットの有無が選択できます。
| 商品記号 | ロックナット |
|---|---|
| PTXS-A | なし＊1 |
| PTXS-AK | あり |
＊1： ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス ）
