• インデックスプランジャ

PXVS-8-M20C-A

インデックスプランジャ(ステンレス製) - レバータイプ

Indexing Plunger - Lever style

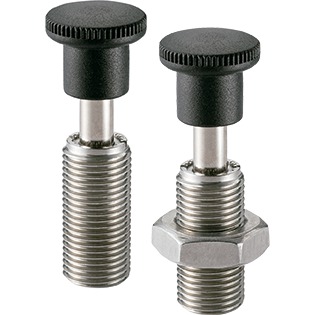

PXVS-8-M20C-Aの形状図

PXVS-Aインデックスプランジャ(ステンレス製) - レバータイプ寸法図

単位 : mm

品番 ロックナットの
有無
M
ねじの呼び
ピッチ 並目/細目 D L L1 Lb sw1 H B s 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PXVS-8-M20C-A - M20 2.5 並目 37 69 36 - - 15 8 12 21/57 112 4660 5,270 5,797 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

PXVS-8-M20C-Aの材質・仕上げ

PXVS-A/PXVS-C-A PXVS-AK/PXVS-C-AK
レバー SUS316L相当 SUS316L相当
本体 SUS303 SUS303
ピン SUS303 SUS303
スプリング SUS301 SUS301
ロックナット SUS303

PXVS-8-M20C-Aの特長

  • ステンレス製。耐蝕性にすぐれています。
  • レバーを回してピンの出入りを操作するインデックスプランジャ。
  • レバーを180°回転させるとピンは本体に内蔵されます。
  • 本体に加工されたノッチにより、レバーをロックできます。
  • すべてのピン径について、並目ねじと細目ねじを標準化。
  • 商品記号により、ねじピッチ・ロックナットの有無が選択できます。
商品記号 ねじピッチ ロックナット
PXVS-A 細目 なし*1
PXVS-AK 細目 あり
PXVS-C-A 並目 なし*1
PXVS-C-AK 並目 あり

*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス


関連商品

取りつけには専用の取りつけ治具PXV-WPXV-ZPXV-WPXV-ZPXVS-WPXVS-ZPIXH-ZPIXH-Z)をご使用ください。
