• インデックスプランジャ

PIXBS-M16-1.5-12

インデックスプランジャ用ブシュ

Bushings for use with Indexing Plunger

PIXBS-M16-1.5-12の形状図

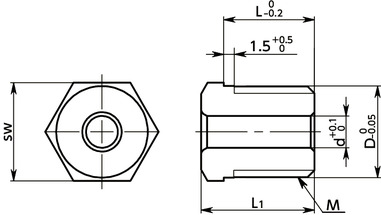

PIXBSインデックスプランジャ用ブシュ寸法図

単位 : mm

品番 M(細目)
ねじの呼び
ピッチ D L L1 sw d 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PIXBS-M16-1.5-12 M16 1.5 16 12 15 17 12.2 8 2,100 2,310 CAD カート 在庫品

PIXBS-M16-1.5-12の材質・仕上げ

PIXBS
本体 SUS431
焼き入れ

PIXBS-M16-1.5-12の特長

  • インデックスプランジャ用取りつけ治具PXVS-WPXVS-WPXVS-ZPXVS-Z)と組み合わせることで、ピン側のブシュとして使用できます。
  • ステンレス製。

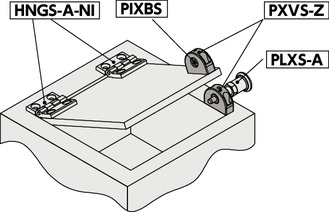

使用例

PIXBSインデックスプランジャ用ブシュ


関連サービス

商品品番一覧
