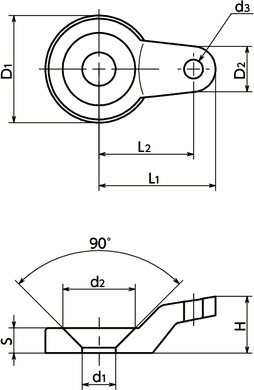

PRW-5.3-17の形状図
単位 : mm
| 品番 | d1 | d2 | d3 | D1 | D2 | L1 | L2 | H | S | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRW-5.3-17 | 5.3 | 11.5 | 3 | 17 | 7.2 | 18.5 | 15 | 7 | 4 | 7 | 1,110 | 1,221 | CAD | カート | 実働10日目出荷 |
PRW-5.3-17の材質・仕上げ
| PRW | |
|---|---|
| 本体 | SUS316L相当 |
PRW-5.3-17の特長
- ロックピン用チェーン、ロックピン用カールコードのキーリングに取りつけることで、ねじで固定できます。
-
固定には皿小ねじを使用してください。
＊皿小ねじは付属していません。

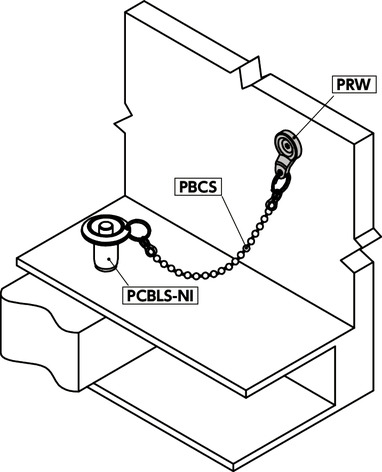

使用例
適用ロックピン用チェーン
| リテーナワッシャ品番 | 適用ロックピン用チェーン品番 | ||
|---|---|---|---|
| PBC PBC | PBCS PBCS | PSRC PSRC | |
| PRW-4.3-12 | PBC-＊-14 | PBCS-＊-14 | PSRC-＊-14 |
| PRW-4.3-15 | |||
| PRW-5.3-17 | PBC-＊-14 PBC-＊-18 |
PBCS-＊-14 PBCS-＊-18 |
PSRC-＊-14 PSRC-＊-18 |
| PRW-5.3-22 | |||
| PRW-6.4-26 | PBC-＊-14 PBC-＊-18 PBC-＊-24 |
PBCS-＊-14 PBCS-＊-18 PBCS-＊-24 |
PSRC-＊-14 PSRC-＊-18 PSRC-＊-24 |
ロックピン用チェーンの詳細は各商品ページを参照してください。
