JIS Vプーリー - A・AX適用

JIS V Pulley for use with A or AX belts

JIS-A-1

寸法・CAD・価格

単位 : mm

品番 呼び径
dm
外径
de
最大軸穴径
dmax
最小軸穴径
dmin
d
(下穴)
Type ハブ リム 慣性モーメント
(kg・m2)
質量
(kg)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 追加工品を購入 在庫/非在庫
db l S1 S2 w h
50-A-1 50 59 22 12 - 11U 40 35 15 - 20 - 0.000134 0.44 730 803 CAD カート カート 在庫品
56-A-1 56 65 22 12 - 11U 40 35 15 - 20 - 0.00019 0.51 850 935 CAD カート カート 在庫品
63-A-1 63 72 25 12 - 11U 45 35 15 - 20 - 0.000297 0.64 1,000 1,100 CAD カート カート 在庫品
67-A-1 67 76 25 12 - 11U 45 35 15 - 20 - 0.000363 0.7 990 1,089 CAD カート カート 在庫品
71-A-1 71 80 25 10 - 21U 45 25 15 10 20 16 0.000403 0.63 1,020 1,122 CAD カート カート 在庫品
75-A-1 75 84 25 10 - 21U 45 25 15 10 20 17 0.000489 0.69 1,040 1,144 CAD カート カート 在庫品
80-A-1 80 89 25 10 - 21U 45 25 15 10 20 17 0.000606 0.75 1,070 1,177 CAD カート カート 在庫品
83-A-1 83 92 25 10 - 21U 45 25 15 10 20 16 0.000674 0.77 1,130 1,243 CAD カート カート 在庫品
85-A-1 85 94 25 10 - 21U 45 25 15 10 20 17 0.000744 0.81 1,150 1,265 CAD カート カート 在庫品
88-A-1 88 97 25 10 - 21U 45 25 15 10 20 16 0.000823 0.83 1,220 1,342 CAD カート カート 在庫品
90-A-1 90 99 25 10 - 21U 45 25 15 10 20 17 0.000906 0.87 1,240 1,364 CAD カート カート 在庫品
93-A-1 93 102 25 10 - 21U 45 25 15 10 20 16 0.001 0.9 1,350 1,485 CAD カート カート 在庫品
95-A-1 95 104 25 10 - 21U 45 25 15 10 20 17 0.00109 0.94 1,390 1,529 CAD カート カート 在庫品
98-A-1 98 107 28 10 - 21U 50 28 15 7 20 16 0.00129 1.11 1,540 1,694 CAD カート カート 在庫品
100-A-1 100 109 28 10 - 21U 50 28 15 7 20 17 0.0014 1.15 1,560 1,716 CAD カート カート 在庫品
103-A-1 103 112 28 10 - 21U 50 28 15 7 20 15.5 0.00153 1.19 1,790 1,969 CAD カート カート 在庫品
106-A-1 106 115 28 10 - 21U 50 28 15 7 20 17 0.00173 1.26 1,820 2,002 CAD カート カート 在庫品
109-A-1 109 118 28 10 - 21U 50 28 15 7 20 15.5 0.00188 1.29 1,930 2,123 CAD カート カート 在庫品
112-A-1 112 121 28 10 - 21U 50 28 15 7 20 17 0.00212 1.37 1,940 2,134 CAD カート カート 在庫品
118-A-1 118 127 28 10 - 23U 50 28 15 7 20 17 0.00216 1.2 1,950 2,145 CAD カート カート 在庫品
125-A-1 125 134 28 10 - 23U 50 28 15 7 20 17 0.00262 1.28 2,000 2,200 CAD カート カート 在庫品
132-A-1 132 141 28 10 - 23U 50 28 15 7 20 17 0.00315 1.36 2,210 2,431 CAD カート カート 在庫品
140-A-1 140 149 28 10 - 23U 50 28 15 7 20 17 0.00385 1.46 2,400 2,640 CAD カート カート 在庫品
150-A-1 150 159 32 11 - 10U 56 32 12 - 20 17 0.00496 1.75 2,810 3,091 CAD カート カート 在庫品
160-A-1 160 169 32 11 - 10U 56 32 12 - 20 17 0.00617 1.88 3,140 3,454 CAD カート カート 在庫品
170-A-1 170 179 32 11 - 10X 56 32 12 - 20 17 0.0067 1.76 3,200 3,520 CAD カート カート 在庫品
180-A-1 180 189 32 11 - 10X 56 32 12 - 20 17 0.00804 1.85 3,310 3,641 CAD カート カート 在庫品
190-A-1 190 199 32 11 - 10X 56 32 12 - 20 17 0.00953 1.94 3,570 3,927 CAD カート カート 在庫品
200-A-1 200 209 32 11 - 10X 56 32 12 - 20 17 0.0112 2.03 3,680 4,048 CAD カート カート 在庫品
212-A-1 212 221 32 11 - 10X 56 32 12 - 20 17 0.0135 2.14 4,070 4,477 CAD カート カート 在庫品
224-A-1 224 233 32 11 - 10X 56 32 12 - 20 17 0.0164 2.34 4,110 4,521 CAD カート カート 在庫品
236-A-1 236 245 32 11 - 10X 56 32 12 - 20 17 0.0193 2.45 4,630 5,093 CAD カート カート 在庫品
250-A-1 250 259 35.5 12 - 10X 63 35 15 - 20 17 0.0241 2.92 4,770 5,247 CAD カート カート 在庫品
280-A-1 280 289 35.5 12 - 10X 63 35 15 - 20 17 0.0343 3.23 5,590 6,149 CAD カート カート 在庫品
300-A-1 300 309 35.5 12 - 10X 63 35 15 - 20 17 0.0435 3.56 6,500 7,150 CAD カート カート 在庫品
315-A-1 315 324 35.5 12 - 10X 63 35 15 - 20 17 0.0512 3.78 7,150 7,865 CAD カート カート 在庫品
355-A-1 355 364 35.5 12 - 10X 63 35 15 - 20 17 0.076 4.39 8,240 9,064 CAD カート カート 在庫品
375-A-1 375 384 40 14 - 10X 71 40 20 - 20 17.5 0.0949 5.19 9,780 10,758 CAD カート カート 在庫品
400-A-1 400 409 40 14 - 10X 71 40 20 - 20 17.5 0.116 5.5 10,200 11,220 CAD カート カート 在庫品
450-A-1 450 459 40 14 - 10X 71 40 20 - 20 17.5 0.167 6.13 14,400 15,840 CAD カート カート 在庫品
500-A-1 500 509 40 14 - 10Y 71 40 20 - 20 17.5 0.241 7.24 16,200 17,820 CAD カート カート 在庫品

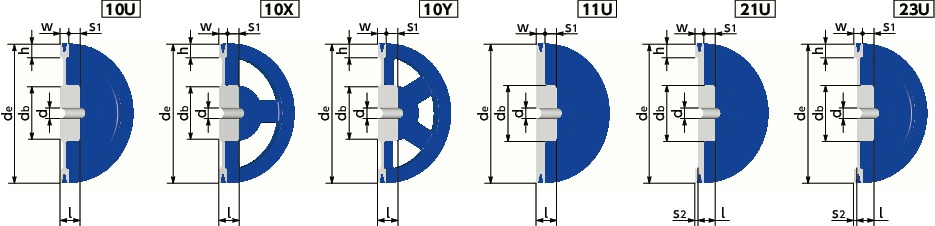

形状図

JIS-A-1JIS Vプーリー - A・AX適用寸法図

材質・仕上げ

JIS Vプーリー
本体 FC200以上
塗装(NBKブルー)

特長

1個でも、短納期でお届けします。

  • 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。

便利な追加工サービスを標準化。

  • 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。詳しくは下記ページをご参照ください。
    Vプーリー追加工サービス

充実のラインアップ。650サイズ。

  • A:146サイズ、B:218サイズ、C:212サイズ、D:74サイズ。JIS規格の281サイズに369サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。

JIS規格を上回る高品質。

  • 材質・加工精度・バランス精度ともにJIS規格(JIS B 1854-1987「一般用Vプーリ」)を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1%を保証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行っています。

商品規格

商品規格はJIS B 1854-1987「一般用Vプーリ」に準拠しています。

JIS-A/JIS-B/JIS-C/JIS-D_CJIS Vプーリー

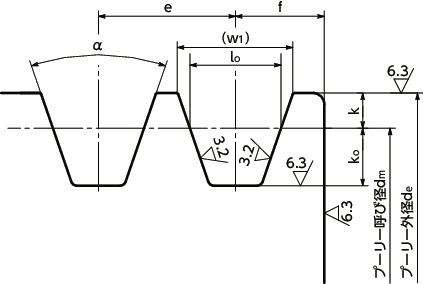

溝部の寸法

単位 : mm

溝の形 呼び径
dm
α±0.5
(°)
lo w1 k ko e*1 f
A 100以下
100を超え125以下
125を超えるもの
34
36
38
9.2 11.95
12.12
12.30
4.50~+0.2 8.0 15.0±0.4 10.0±1
B 160以下
160を超え200以下
200を超えるもの
34
36
38
12.5 15.86
16.07
16.29
5.50~+0.2 9.5 19.0±0.4 12.5±1
C 250以下
250を超え315以下
315を超えるもの
34
36
38
16.9 21.18
21.45
21.72
7.00~+0.3 12.0 25.5±0.5 17.0±1
D 450以下
450を超えるもの
36
38
24.6 30.77
31.14
9.50~+0.4 15.5 37.0±0.5 24.0-1~+2

*1: eの累積誤差は±0.8mm以下。

外周・リム側面の振れの許容値および外径の許容差

単位 : mm

呼び径
dm
外周の振れの許容値 リム側面の振れの許容値 外径の許容差
118以下 0.15(0.3) 0.15(0.3) ±0.4(±0.6)
125以上 160以下 0.15(0.4) 0.15(0.4) ±0.6(±0.8)
165以上 224以下 0.2(0.4) 0.2(0.4) ±0.6(±0.8)
227以上 300以下 0.25(0.4) 0.25(0.4) ±0.6(±0.8)
315以上 450以下 0.3(0.6) 0.3(0.6) ±0.9(±1.2)
475以上 630以下 0.4(0.6) 0.4(0.6) ±0.9(±1.2)
710以上 1120以下 0.5(0.8) 0.5(0.8) ±1.2(±1.6)

*( )内はJIS B 1854-1987の数値です。

バランス

外周での不釣合い質量は、プーリー質量の0.1%または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械-剛性ロータの釣合い良さ」のG16に相当します。


関連商品

プーリーV溝部の摩耗を確認するためのゲージがあります。プーリーのメンテナンスの際に、ご利用ください。
