JIS Vプーリー - B・BX適用

JIS V Pulley for use with B or BX belts

JIS-B-5

安全上の注意設計資料使用方法

JIS-B-5JIS Vプーリー - B・BX適用

形状図

JIS-B-5JIS Vプーリー - B・BX適用寸法図

寸法・CAD・価格

単位 : mm

品番 呼び径
dm		 外径
de		 最大軸穴径
dmax		 最小軸穴径
dmin		 d
(下穴)		 Type ハブ リム 慣性モーメント
(kg・m2)		 質量
(kg)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 追加工品を購入 在庫/非在庫
db l S1 S2 w h
100-B-5 100 111 45 19 - 41U - 56 - 45 101 20.5 0.0057 4.08 7,440 8,184 CAD カート カート 在庫品
106-B-5 106 117 45 19 - 41U - 56 - 45 101 20.5 0.00711 4.54 8,160 8,976 CAD カート カート 在庫品
112-B-5 112 123 50 19 - 41U - 56 - 45 101 20.5 0.00877 5.03 9,210 10,131 CAD カート カート 在庫品
118-B-5 118 129 50 19 - 41U - 56 - 45 101 20.5 0.0107 5.54 9,740 10,714 CAD カート カート 在庫品
125-B-5 125 136 56 19 - 41U - 56 - 45 101 21 0.0134 6.21 10,500 11,550 CAD カート カート 在庫品
132-B-5 132 143 56 19 - 41U - 56 - 45 101 21 0.0166 6.87 11,100 12,210 CAD カート カート 在庫品
135-B-5 135 146 56 19 - 41U - 56 - 45 101 21 0.018 7.16 12,800 14,080 CAD カート カート 在庫品
140-B-5 140 151 63 19 - 41U - 56 - 45 101 21 0.0207 7.67 13,100 14,410 CAD カート カート 在庫品
145-B-5 145 156 63 19 - 41U - 56 - 45 101 21 0.0237 8.18 14,100 15,510 CAD カート カート 在庫品
150-B-5 150 161 71 19 - 41U - 56 - 45 101 21 0.027 8.72 14,200 15,620 CAD カート カート 在庫品
155-B-5 155 166 71 19 - 41U - 56 - 45 101 21 0.0306 9.27 17,300 19,030 CAD カート カート 在庫品
160-B-5 160 171 71 21 - 41U - 63 - 38 101 21 0.036 10.5 17,400 19,140 CAD カート カート 在庫品
165-B-5 165 176 71 21 - 41U - 63 - 38 101 21 0.0407 11.2 17,500 19,250 CAD カート カート 在庫品
170-B-5 170 181 80 21 - 41U - 63 - 38 101 21 0.0457 11.8 17,800 19,580 CAD カート カート 在庫品
180-B-5 180 191 50 21 - 50U 90 63 - 19 101 21 0.0397 8.64 18,300 20,130 CAD カート カート 在庫品
180-B-5F 180 191 50 21 - 40U 90 63 - 38 101 21 0.0397 8.64 18,000 19,800 CAD カート カート 在庫品
190-B-5 190 201 50 21 - 50U 90 63 - 19 101 21 0.0471 9.09 17,700 19,470 CAD カート カート 在庫品
200-B-5 200 211 60 24 - 50U 100 71 - 15 101 21.5 0.0588 10.8 19,600 21,560 CAD カート カート 在庫品
212-B-5 212 223 60 24 - 50X 100 71 - 15 101 21.5 0.069 11.1 20,400 22,440 CAD カート カート 在庫品
224-B-5 224 235 60 24 - 50X 100 71 - 15 101 21.5 0.0817 11.6 21,000 23,100 CAD カート カート 在庫品
236-B-5 236 247 60 24 - 50X 100 71 - 15 101 21.5 0.0959 12.1 21,800 23,980 CAD カート カート 在庫品
250-B-5 250 261 60 24 - 50X 100 71 - 15 101 21.5 0.114 12.7 22,200 24,420 CAD カート カート 在庫品
280-B-5 280 291 60 24 - 50X 100 71 - 15 101 21.5 0.164 14.1 26,600 29,260 CAD カート カート 在庫品
300-B-5 300 311 60 24 - 50X 100 71 - 15 101 21.5 0.204 15.1 27,400 30,140 CAD カート カート 在庫品
315-B-5 315 326 63 33 32 50X 112 71 - 15 101 21.5 0.241 16.7 32,300 35,530 CAD カート カート 在庫品
355-B-5 355 366 63 33 32 50Y 112 71 - 15 101 21.5 0.357 19.2 35,500 39,050 CAD カート カート 在庫品
375-B-5 375 386 63 33 32 50Y 116 71 - 15 101 21.5 0.425 20.4 36,100 39,710 CAD カート カート 在庫品
400-B-5 400 411 63 33 32 50Y 116 71 - 15 101 21.5 0.52 21.7 37,800 41,580 CAD カート カート 在庫品
450-B-5 450 461 63 35 34 50Y 116 71 - 15 101 21.5 0.749 24.1 46,400 51,040 CAD カート カート 在庫品
500-B-5 500 511 71 39 38 50Y 125 80 - 10.5 101 22 1.09 29.2 57,400 63,140 CAD カート カート 在庫品
560-B-5 560 571 71 39 38 50Y 125 80 - 10.5 101 22 1.56 32.9 66,300 72,930 CAD カート カート 在庫品
600-B-5 600 611 71 39 38 50Y 125 80 - 10.5 101 22 1.93 35 68,800 75,680 CAD カート カート 在庫品
630-B-5 630 641 71 39 38 50Y 125 80 - 10.5 101 22 2.24 36.5 74,800 82,280 CAD カート カート 在庫品
710-B-5 710 721 71 39 38 50Y 125 80 - 10.5 101 22 3.25 41.2 103,000 113,300 CAD カート カート 非在庫品
750-B-5 750 761 71 39 38 50Y 125 80 - 10.5 101 22 3.85 43.3 135,000 148,500 CAD カート カート 非在庫品
800-B-5 800 811 80 43 42 50Y 140 90 - 5.5 101 22 4.78 49.9 146,000 160,600 CAD カート カート 非在庫品
850-B-5 850 861 80 43 42 50Y 140 90 - 5.5 101 22 5.75 52.7 168,000 184,800 CAD カート カート 非在庫品
900-B-5 900 911 80 43 42 50Y 140 90 - 5.5 101 22 6.98 57.2 180,000 198,000 CAD カート カート 非在庫品
950-B-5 950 961 80 43 42 50Y 140 90 - 5.5 101 22 8.24 60.1 196,000 215,600 CAD カート カート 非在庫品
1000-B-5 1000 1011 80 43 42 50Y 140 90 - 5.5 101 22 9.63 63 218,000 239,800 CAD カート カート 非在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

追加工

現在の品番

品番 軸穴径 加工記号 軸穴の寸法
許容差 ヘルプ 		キー溝 ヘルプ 止めねじ 打ち込み
方向		 価格(円・税別) 個数 ご購入
φ カート
  • 押しねじ穴加工（加工タイプBNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
  • 加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
  • 軸穴径、加工記号、軸穴寸法の許容差、キー溝を指定してください。
  • 価格・ご購入数を確認してから「カートへ」をクリックしてください。

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

材質・仕上げ

JIS Vプーリー
本体 FC200以上
塗装（NBKブルー）

特長

1個でも、短納期でお届けします。

  • 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。

便利な追加工サービスを標準化。

  • 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
    Vプーリー追加工サービス

充実のラインアップ。650サイズ。

  • A：146サイズ、B：218サイズ、C：212サイズ、D：74サイズ。JIS規格の281サイズに369サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。

JIS規格を上回る高品質。

  • 材質・加工精度・バランス精度ともにJIS規格（JIS B 1854-1987「一般用Vプーリ」）を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1％を保証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行っています。

商品規格

商品規格はJIS B 1854-1987「一般用Vプーリ」に準拠しています。

JIS-A/JIS-B/JIS-C/JIS-D_CJIS Vプーリー

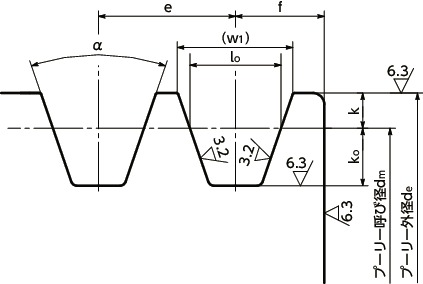

溝部の寸法

単位 : mm

溝の形 呼び径
dm		 α±0.5
（°）		 lo w1 k ko e＊1 f
A 100以下
100を超え125以下
125を超えるもの		 34
36
38		 9.2 11.95
12.12
12.30		 4.50～+0.2 8.0 15.0±0.4 10.0±1
B 160以下
160を超え200以下
200を超えるもの		 34
36
38		 12.5 15.86
16.07
16.29		 5.50～+0.2 9.5 19.0±0.4 12.5±1
C 250以下
250を超え315以下
315を超えるもの		 34
36
38		 16.9 21.18
21.45
21.72		 7.00～+0.3 12.0 25.5±0.5 17.0±1
D 450以下
450を超えるもの		 36
38		 24.6 30.77
31.14		 9.50～+0.4 15.5 37.0±0.5 24.0-1～+2

＊1：　eの累積誤差は±0.8mm以下。

外周・リム側面の振れの許容値および外径の許容差

単位 : mm

呼び径
dm		 外周の振れの許容値 リム側面の振れの許容値 外径の許容差
118以下 0.15（0.3） 0.15（0.3） ±0.4（±0.6）
125以上 160以下 0.15（0.4） 0.15（0.4） ±0.6（±0.8）
165以上 224以下 0.2（0.4） 0.2（0.4） ±0.6（±0.8）
227以上 300以下 0.25（0.4） 0.25（0.4） ±0.6（±0.8）
315以上 450以下 0.3（0.6） 0.3（0.6） ±0.9（±1.2）
475以上 630以下 0.4（0.6） 0.4（0.6） ±0.9（±1.2）
710以上 1120以下 0.5（0.8） 0.5（0.8） ±1.2（±1.6）

＊（ ）内はJIS B 1854-1987の数値です。

バランス

外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当します。
