JIS Vプーリー - C・CX適用

JIS V Pulley for use with C or CX belts

JIS-C-4

安全上の注意設計資料使用方法

JIS-C-4JIS Vプーリー - C・CX適用

形状図

JIS-C-4JIS Vプーリー - C・CX適用寸法図

寸法・CAD・価格

単位 : mm

品番 呼び径
dm		 外径
de		 最大軸穴径
dmax		 最小軸穴径
dmin		 d
(下穴)		 Type ハブ リム 慣性モーメント
(kg・m2)		 質量
(kg)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 追加工品を購入 在庫/非在庫
db l S1 S2 w h
176-C-4 176 190 80 24 - 51U - 71 - 19.75 110.5 23 0.0572 13.9 26,700 29,370 CAD カート カート 在庫品
180-C-4 180 194 80 24 - 51U - 71 - 19.75 110.5 25 0.0639 14.8 21,800 23,980 CAD カート カート 在庫品
182-C-4 182 196 80 24 - 51U - 71 - 19.75 110.5 26 0.0674 15.2 27,000 29,700 CAD カート カート 在庫品
185-C-4 185 199 80 24 - 51U - 71 - 19.75 110.5 27.5 0.0729 15.9 27,300 30,030 CAD カート カート 在庫品
188-C-4 188 202 56 24 - 50U 100 71 - 19.75 110.5 23 0.0518 10.6 26,900 29,590 CAD カート カート 在庫品
191-C-4 191 205 56 24 - 50U 100 71 - 19.75 110.5 24.5 0.0579 11.4 26,700 29,370 CAD カート カート 在庫品
194-C-4 194 208 56 24 - 50U 100 71 - 19.75 110.5 26.5 0.0654 12.3 27,900 30,690 CAD カート カート 在庫品
197-C-4 197 211 56 24 - 50U 100 71 - 19.75 110.5 24 0.0625 11.5 27,500 30,250 CAD カート カート 在庫品
200-C-4 200 214 56 24 - 50U 100 71 - 19.75 110.5 25.5 0.0695 12.2 21,800 23,980 CAD カート カート 在庫品
203-C-4 203 217 56 24 - 50U 100 71 - 19.75 110.5 23 0.0658 11.4 29,100 32,010 CAD カート カート 在庫品
206-C-4 206 220 56 24 - 50U 100 71 - 19.75 110.5 24.5 0.0734 12.2 27,900 30,690 CAD カート カート 在庫品
209-C-4 209 223 56 24 - 50U 100 71 - 19.75 110.5 24 0.0753 12.2 28,900 31,790 CAD カート カート 在庫品
212-C-4 212 226 56 24 - 50U 100 71 - 19.75 110.5 25.5 0.0837 12.9 23,400 25,740 CAD カート カート 在庫品
215-C-4 215 229 56 24 - 50U 100 71 - 19.75 110.5 23 0.0788 12.1 30,200 33,220 CAD カート カート 在庫品
218-C-4 218 232 56 24 - 50U 100 71 - 19.75 110.5 24.5 0.0879 12.9 29,900 32,890 CAD カート カート 在庫品
221-C-4 221 235 56 24 - 50U 100 71 - 19.75 110.5 24 0.0899 12.8 31,600 34,760 CAD カート カート 在庫品
224-C-4 224 238 56 24 - 50U 100 71 - 19.75 110.5 25.5 0.0999 13.7 24,500 26,950 CAD カート カート 在庫品
227-C-4 227 241 56 24 - 50U 100 71 - 19.75 110.5 23 0.0937 12.7 31,800 34,980 CAD カート カート 在庫品
231-C-4 231 245 56 24 - 50U 100 71 - 19.75 110.5 25 0.108 13.9 31,600 34,760 CAD カート カート 在庫品
236-C-4 236 250 56 24 - 50U 100 71 - 19.75 110.5 25.5 0.118 14.4 25,900 28,490 CAD カート カート 在庫品
240-C-4 240 254 56 24 - 50U 100 71 - 19.75 110.5 23 0.112 13.4 36,800 40,480 CAD カート カート 在庫品
247-C-4 247 261 63 27 - 50U 112 80 - 15.25 110.5 24 0.132 15.9 36,800 40,480 CAD カート カート 在庫品
250-C-4 250 264 63 27 - 50U 112 80 - 15.25 110.5 26.5 0.152 17.4 29,400 32,340 CAD カート カート 在庫品
265-C-4 265 279 63 33 32 50U 112 80 - 15.25 110.5 25.5 0.177 17.4 31,400 34,540 CAD カート カート 在庫品
280-C-4 280 294 63 33 32 50U 112 80 - 15.25 110.5 25.5 0.211 18.4 33,600 36,960 CAD カート カート 在庫品
300-C-4 300 314 71 36 35 50X 125 90 - 10.25 110.5 26 0.259 20.7 36,200 39,820 CAD カート カート 在庫品
315-C-4 315 329 71 36 35 50X 125 90 - 10.25 110.5 26 0.3 21.5 39,600 43,560 CAD カート カート 在庫品
355-C-4 355 369 71 36 35 50Y 125 90 - 10.25 110.5 26 0.446 24.5 44,400 48,840 CAD カート カート 在庫品
375-C-4 375 389 71 36 35 50Y 125 90 - 10.25 110.5 26 0.528 25.7 47,000 51,700 CAD カート カート 在庫品
400-C-4 400 414 71 36 35 50Y 125 90 - 10.25 110.5 26 0.647 27.3 49,800 54,780 CAD カート カート 在庫品
450-C-4 450 464 71 39 38 50Y 125 90 - 10.25 110.5 26 0.942 30.6 59,000 64,900 CAD カート カート 在庫品
500-C-4 500 514 80 43 42 50Y 140 100 - 5.25 110.5 26.5 1.37 37.8 72,600 79,860 CAD カート カート 在庫品
560-C-4 560 574 80 43 42 50Y 140 100 - 5.25 110.5 26.5 1.97 42.5 87,800 96,580 CAD カート カート 在庫品
600-C-4 600 614 80 43 42 50Y 140 100 - 5.25 110.5 26.5 2.43 45.1 95,300 104,830 CAD カート カート 在庫品
630-C-4 630 644 80 43 42 50Y 140 100 - 5.25 110.5 26.5 2.84 47.4 104,000 114,400 CAD カート カート 在庫品
710-C-4 710 724 80 43 42 50Y 140 100 - 5.25 110.5 26.5 4.15 53.9 138,000 151,800 CAD カート カート 在庫品
750-C-4 750 764 80 43 42 50Y 140 100 - 5.25 110.5 26.5 4.92 56.7 159,000 174,900 CAD カート カート 在庫品
800-C-4 800 814 90 46 45 50Y 160 100 - 5.25 110.5 26.5 6.05 63.5 167,000 183,700 CAD カート カート 在庫品
850-C-4 850 864 90 46 45 50Y 160 100 - 5.25 110.5 26.5 7.28 67 180,000 198,000 CAD カート カート 在庫品
900-C-4 900 914 90 46 45 50Y 160 100 - 5.25 110.5 26.5 8.8 72.2 186,000 204,600 CAD カート カート 在庫品
950-C-4 950 964 90 46 45 50Y 160 100 - 5.25 110.5 26.5 10.4 75.8 270,000 297,000 CAD カート カート 非在庫品
1000-C-4 1000 1014 90 56 55 50Y 160 100 - 5.25 110.5 26.5 12.7 84.6 303,000 333,300 CAD カート カート 非在庫品
1120-C-4 1120 1134 100 56 55 30Y 180 110.5 - - 110.5 26.5 18.4 103 379,000 416,900 CAD カート カート 非在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

追加工

加工記号選択画面を閉じる

加工記号を選択の上、加工内容を入力してください。

プーリー品番

加工記号 軸穴径 軸穴の寸法許容差 ヘルプ キー溝 ヘルプ 止めねじ 打ち込み方向
選択する
φ
加工記号

加工タイプ

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

ご注文内容

追加工品番

価格・個数を確認してから「カート」ボタンをクリックしてください。

価格(円・税別) 個数 ご購入
カート

加工記号の選択

軸穴

軸穴のみ

軸穴＋キー溝

軸穴
＋
平行キー溝
軸穴
＋
こう配キー溝
（こう配1/100）

軸穴＋押しねじ穴

  押しねじ穴の数・配置
1カ所 2カ所(90°配置) 2カ所(120°配置)
軸穴
＋
押しねじ穴
軸穴
＋
押しねじ穴
＋
平行キー溝

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

材質・仕上げ

JIS Vプーリー
本体 FC200以上
塗装（NBKブルー）

特長

1個でも、短納期でお届けします。

  • 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。

便利な追加工サービスを標準化。

  • 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
    Vプーリー追加工サービス

充実のラインアップ。650サイズ。

  • A：146サイズ、B：218サイズ、C：212サイズ、D：74サイズ。JIS規格の281サイズに369サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。

JIS規格を上回る高品質。

  • 材質・加工精度・バランス精度ともにJIS規格（JIS B 1854-1987「一般用Vプーリ」）を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1％を保証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行っています。

商品規格

商品規格はJIS B 1854-1987「一般用Vプーリ」に準拠しています。

JIS-A/JIS-B/JIS-C/JIS-D_CJIS Vプーリー

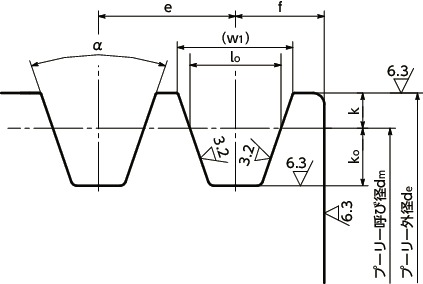

溝部の寸法

単位 : mm

溝の形 呼び径
dm		 α±0.5
（°）		 lo w1 k ko e＊1 f
A 100以下
100を超え125以下
125を超えるもの		 34
36
38		 9.2 11.95
12.12
12.30		 4.50～+0.2 8.0 15.0±0.4 10.0±1
B 160以下
160を超え200以下
200を超えるもの		 34
36
38		 12.5 15.86
16.07
16.29		 5.50～+0.2 9.5 19.0±0.4 12.5±1
C 250以下
250を超え315以下
315を超えるもの		 34
36
38		 16.9 21.18
21.45
21.72		 7.00～+0.3 12.0 25.5±0.5 17.0±1
D 450以下
450を超えるもの		 36
38		 24.6 30.77
31.14		 9.50～+0.4 15.5 37.0±0.5 24.0-1～+2

＊1：　eの累積誤差は±0.8mm以下。

外周・リム側面の振れの許容値および外径の許容差

単位 : mm

呼び径
dm		 外周の振れの許容値 リム側面の振れの許容値 外径の許容差
118以下 0.15（0.3） 0.15（0.3） ±0.4（±0.6）
125以上 160以下 0.15（0.4） 0.15（0.4） ±0.6（±0.8）
165以上 224以下 0.2（0.4） 0.2（0.4） ±0.6（±0.8）
227以上 300以下 0.25（0.4） 0.25（0.4） ±0.6（±0.8）
315以上 450以下 0.3（0.6） 0.3（0.6） ±0.9（±1.2）
475以上 630以下 0.4（0.6） 0.4（0.6） ±0.9（±1.2）
710以上 1120以下 0.5（0.8） 0.5（0.8） ±1.2（±1.6）

＊（ ）内はJIS B 1854-1987の数値です。

バランス

外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当します。


関連商品

プーリーV溝部の摩耗を確認するためのゲージがあります。プーリーのメンテナンスの際に、ご利用ください。
VMGU

JIS-C-4JIS Vプーリー - C・CX適用
