D1-BN

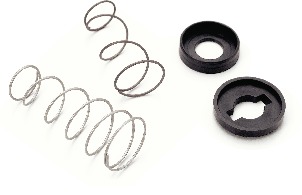

カップ・スプリング

D8 / D1 - Ejecting Cup and Spring

形状図

D1-BNカップ・スプリング寸法図

寸法・CAD・価格

単位 : mm

品番 適用シリーズ 適用スタッド径 適用スタッド長さ L A H 質量(g) 価格(円) CAD 袋入り(袋) 備考
D1-X1135-2S D8/D1 6/6.3 11.4-17.8 11.4 24.1 0.5 40 CAD カート -
D1-X1137-2S D1 6.3 19.1-25.4 12.7 30.5 0.5 40 CAD カート -


材質・仕上げ

D8-376-001-049 D1-X1129 D1-X113*-2S
本体 ポリエチレン(黒) ポリアセタール(黒) ステンレス

特長

  • カップとスプリングを取りつけることで、締め忘れを防止するイジェクタタイプとして使用できます。

選定(D8シリーズの場合)

カップD8-376-001-049とスプリングD1-X1135-2Sを組み合わせて使用してください。
カップ・スプリングを使用する場合は、TMTに2mm加算してください。
取りつけ穴の寸法は各リセプタクルページを参照してください。D8-RC

選定(D1シリーズの場合)

カップD1-X1129とスプリングD1-X1135-2SまたはD1-X1137-2Sを組み合わせて使用してください。
カップ・スプリングを使用する場合は、TMTに2.3mm加算してください。
カップ・スプリングを使用する際の取りつけ穴寸法

D1-BNカップ・スプリング

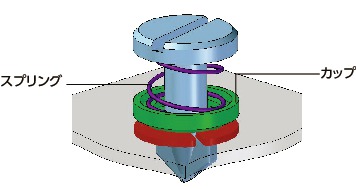

構造

D8-EC/D1-EC/D1-BNカップ・スプリング


商品品番一覧
