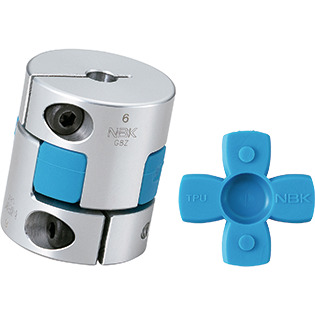

MJC-EGR/フレキシブルカップリング - ジョータイプ - セットスクリュータイプ

Curved Jaw-type Flexible Coupling

  • 高トルク
  • 高精度切削加工

形状図

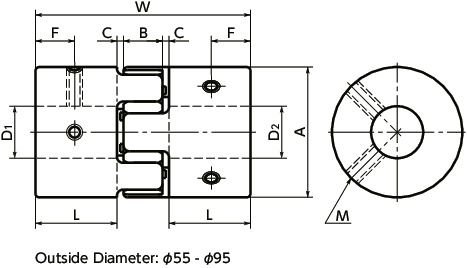

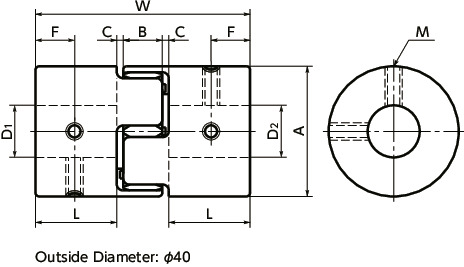

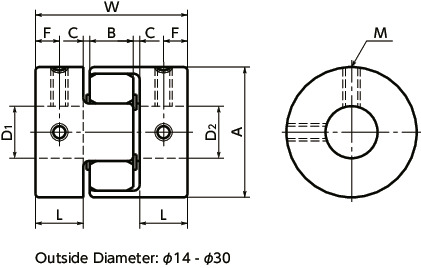

MJC寸法図

MJC寸法図

MJC寸法図

寸法・CAD・価格

単位 : mm

品番 A L W B C* F E M ねじ締めつけ
トルク(N・m)		 標準軸穴径
D1-D2		 CAD
ダウンロード
MJC-14-EGR 14 7 22 6 1 3.5 4.5 M3 0.7 - -
MJC-20-EGR 20 10 30 8 1 5 7 M3 0.7 - -
MJC-30-EGR 30 11 35 10 1.5 5.5 11 M4 1.7 - -
MJC-40-EGR 40 25 66 12 2 12.5 18 M5 4 - -
MJC-55-EGR 55 30 78 14 2 15 27.5 M6 7 - -
MJC-65-EGR 65 35 90 15 2.5 17.5 31 M8 15 - -
MJC-80-EGR 80 45 114 18 3 22.5 37 M8 15 - -
MJC-95-EGR 95 50 126 20 3 25 45.5 M8 15 - -

*C寸法をつけた状態でご使用ください。

品番 最大軸穴径
(mm)		 常用トルク
(N・m)*		 最大トルク
(N・m)*		 最高回転数
(min-1)		 慣性
モーメント
(kg・m2)**		 静的ねじり
ばね定数
(N・m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 許容エンド
プレイ
(mm)		 スリーブ硬度 質量
(g)**
MJC-14-EGR 7 2.4 4.8 45000 2.0×10-7 66 0.08 1 0～+ 0.6 D64 6.6
MJC-20-EGR 11 6 12 31000 1.1×10-6 87 0.08 1 0～+ 0.8 D64 17
MJC-30-EGR 16 16 32 21000 6.2×10-6 200 0.08 1 0～+ 1.0 D64 44
MJC-40-EGR 25 21 42 15000 3.7×10-5 3000 0.08 1 0～+ 1.2 D64 130
MJC-55-EGR 32 75 150 11000 1.6×10-4 9000 0.08 1 0～+ 1.4 D64 320
MJC-65-EGR 38 200 400 9000 3.6×10-4 13000 0.08 1 0～+ 1.5 D64 520
MJC-80-EGR 45 405 810 7000 1.1×10-3 14000 0.08 1 0～+ 1.8 D64 1000
MJC-95-EGR 55 560 1120 6000 2.3×10-3 15000 0.08 1 0～+ 2.0 D64 1500

*負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。MJC の使用可能温度は-20℃ - 60℃です。
**最大軸穴径での値です。

品番 標準軸穴径　D1-D2
3 4 4.5 5 6 6.35 7 8 9.525 10 11 12 14 15 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55
MJC-14-EGR ● ● ● ● ● ● ● - - - - - - - - - - - - - - - - - - - - - - - - -
MJC-20-EGR - ● ● ● ● ● ● ● ● ● ● - - - - - - - - - - - - - - - - - - - - -
MJC-30-EGR - - - - ● ● ● ● ● ● ● ● ● ● ● - - - - - - - - - - - - - - - - -
MJC-40-EGR - - - - - - - ● ● ● ● ● ● ● ● ● ● ● ● ● ● - - - - - - - - - - -
MJC-55-EGR - - - - - - - - - ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● - - - - - - - -
MJC-65-EGR - - - - - - - - - - - - ● ● ● ● ● ● ● ● ● ● ● ● ● ● - - - - - -
MJC-80-EGR - - - - - - - - - - - - - - - - - ● ● ● ● ● ● ● ● ● ● ● ● - - -
MJC-95-EGR - - - - - - - - - - - - - - - - - - - - ● ● ● ● ● ● ● ● ● ● ● ●

●全商品に六角穴付き止めねじが付属しています。
●軸穴径がφ4以下の場合は止めねじは1ヵ所です。
●適用軸径の推奨寸法許容差はh6およびh7です。
●ハブの一方がセットスクリュータイプ、他方がクランピングタイプその他の組み合わせのご注文にも応じます。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

軸穴を選んで品番チェック

品番

  • BT： 標準軸穴径以外の場合の追加工記号
  • KT： 標準キー溝仕様以外の場合の追加工記号
  • 追加工品番や手数料の詳細は「カプリコン軸穴径追加工サービス」をご参照ください。

ご希望の軸穴径を入力し、「品番チェック」ボタンを押してください。

軸穴径(D1) 軸穴径(D2) 品番チェック 価格(円・税別) 購入

キー溝追加工

unit:mm
適用軸穴径
D1D2		 キー溝 キー
b t 呼び寸法
b×h
基準寸法 許容差
(JS9)		 基準寸法 許容差
6 7       2 ±0.0125 1.0 +0.1
0 		2×2
8 9 10     3 ±0.0125 1.4 3×3
10 11 12     4 ±0.0150 1.8 4×4
13 14 15 16 17 5 ±0.0150 2.3 5×5
18 19 20 22   6 ±0.0150 2.8 6×6
24 25 28 30   8 ±0.0180 3.3 +0.2
0 		8×7
32 35 36 38   10 ±0.0180 3.3 10×8
40 42 44     12 ±0.0215 3.3 12×8
45 48 50     14 ±0.0215 3.8 14×9
55 16 ±0.0215 4.3 16×10

周囲温度・温度補正係数

周囲温度 温度補正係数
-20℃～30℃ 1.00
30℃～40℃ 0.80
40℃～60℃ 0.70

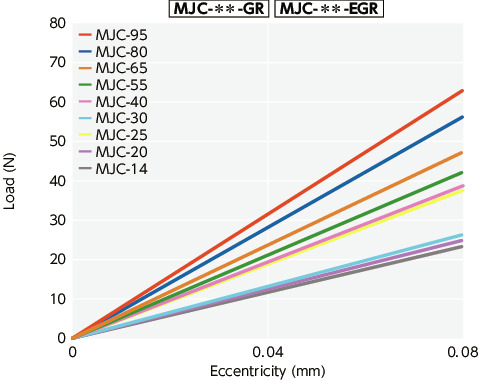

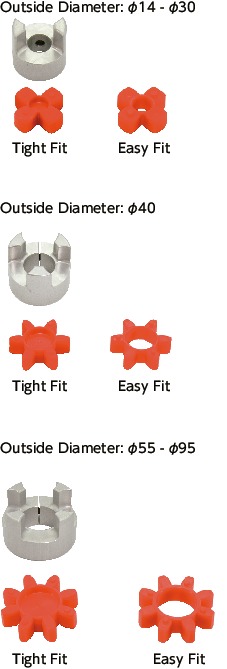

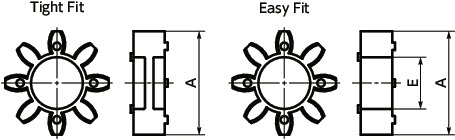

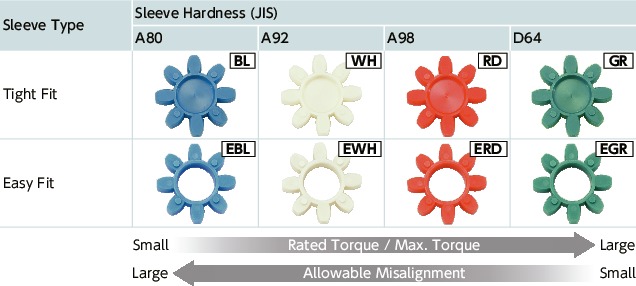

スリーブ詳細

MJCスリーブ詳細


関連サービス

商品品番一覧

MJC-14-EGR

MJC-20-EGR

MJC-30-EGR

MJC-40-EGR

MJC-55-EGR

MJC-65-EGR

MJC-80-EGR

MJC-95-EGR

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

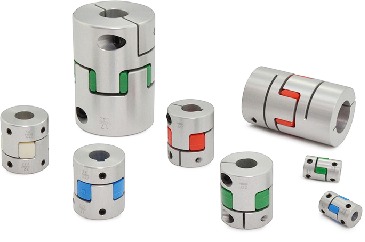

ジョーカップリングにはこのような商品があります
