リニアアクチュエータ
リニアアクチュエータとは
リニアアクチュエータは、位置決めのための簡易直動システムです。
基本構成は、アクチュエータおよびスライダブロックです。
必要に応じてハンドル・デジタルポジションインジケータなどを組み合わせてください。
使い方はこちら
基本構成や内部構造はこちら
絞り込み検索「選定ナビ」で用途にあった商品を選ぶことができます。
部品を選択後、材質やタイプなどを選択することで、条件に合った商品を選定することができます。
写真 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|---|---|---|
品名 | アクチュエータ | アクチュエータ | アクチュエータ-ダブルチューブタイプ | アクチュエータ-ダブルチューブタイプ | アクチュエータ-ダブルチューブタイプ | アクチュエータ-ダブルチューブタイプ | スライダブロック - クロス | スライダブロック - クロス | スライダブロック - クロス |
品番 | GN291N-R1-SCR | GN291N-R1-NI | GN491-30 | GN491-50 | GN492-30 | GN492-50 | GN131.1 | GN131.2 | GN132.1 |
特長 | 右ねじ 移動量:65mm - 320mm |
右ねじ 移動量:65mm - 320mm |
右ねじ 移動量:100mm - 300mm |
右ねじ 移動量:100mm - 300mm |
右ねじ 移動量:100mm - 300mm |
右ねじ 移動量:100mm - 300mm |
アクチュエータとパイプをクロスに連結 | 2軸のアクチュエータ をクロスに連結 |
アクチュエータとパイプ をクロスに連結 |
価格(税別) | 27,800円~ | 66,600円~ | 137,000円~ | 191,000円~ | 194,000円~ | 306,000円~ | 8,580円~ | 11,000円~ | 9,420円~ |
適用パイプ径(mm) | - | - | - | - | - | - | 18 | 18 | 30 |
CADダウンロード | CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD |
仕様詳細 | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ |
品番 | GN291N-R1-SCR | GN291N-R1-NI | GN491-R1-SCR | GN491-R1-SCR | GN492-R1-SCR | GN492-R1-SCR | GN131.1-B GN131.1-G | GN131.2-B GN131.2-G | GN132.1-B GN132.1-G |
写真 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|---|---|---|
品名 | スライダブロック - クロス | スライダブロック - フランジ | スライダブロック - フランジ | スライダブロック - フランジ | スライダブロック - フランジ | パイプジョイント - クロス | パイプジョイント - クロス | パイプジョイント - Tクロス | パイプジョイント - Tクロス |
品番 | GN132.2 | GN145.1 | GN146.1 | GN162.1 | GN163.1 | GN131-SW | GN132 | GN191-SW | GN192 |
特長 | 2軸のアクチュエータ をクロスに連結 |
アクチュエータに対して平行移動 | アクチュエータに対して平行移動 | アクチュエータに対して垂直移動 | アクチュエータに対して垂直移動 | クロスに連結 | クロスに連結 | T字クロスに連結 | T字クロスに連結 |
価格(税別) | 11,900円~ | 8,000円~ | 8,680円~ | 7,990円~ | 8,740円~ | 4,480円~ | 5,280円~ | 4,480円~ | 5,310円~ |
適用パイプ径(mm) | 30,40 | 18 | 30,40 | 18 | 30,40 | 18 | 30 | 18 | 30 |
CADダウンロード | CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD |
仕様詳細 | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ |
品番 | GN132.2-B GN132.2-G | GN145.1-B GN145.1-G | GN146.1-B GN146.1-G | GN162.1-B GN162.1-G | GN163.1-B GN163.1-G | GN131-SW | GN132 | GN191-SW | GN192 |
写真 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|---|---|---|
品名 | パイプジョイント - フリー | パイプジョイント - フリー | パイプジョイント - チューブ | パイプジョイント - フランジ | パイプジョイント - フランジ | パイプジョイント - フランジ | パイプジョイント - センサホルダ | パイプジョイント - ベース | パイプジョイント - ベース |
品番 | GN287 | GN288 | GN242 | GN145-SW | GN146 | GN146.3 | GN273.4 | GN162-SW | GN163 |
特長 | 任意の角度に連結 | 任意の角度に連結 | 直線上に連結 | アルミフレームや壁面 床面に固定 |
壁面・床面に固定 | アルミフレームや壁面 床面に固定 |
センサホルダ | 壁面・床面に固定 | 壁面 床面に固定 |
価格(税別) | 8,180円~ | 9,270円~ | 4,580円~ | 3,950円~ | 4,590円~ | 4,590円~ | 4,060円~ | 3,890円~ | 4,640円~ |
適用パイプ径(mm) | 18 | 30 | 30 | 18 | 30 | 30 | 18 | 18 | 30 |
CADダウンロード | CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD |
仕様詳細 | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ |
品番 | GN287-B18-B18-1-SW | GN288 | GN242 | GN145-SW | GN146 | GN146.3 | GN273.4 | GN162-SW | GN163 |
関連商品
写真 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|---|---|---|
品名 | スライダブロック・パイプジョイント用クランプレバー(おねじ) | デジタルポジションインジケータ | デジタルポジションインジケータ | デジタルポジションインジケータ | デジタルポジションインジケータ・液晶ディスプレイ | デジタルポジションインジケータ・液晶ディスプレイ | インジケータ取りつけキット | アルミディスクハンドル(リニアアクチュエータ用) | パイプ - 長さ指定タイプ |
品番 | GN911 | RDM | RDS | RDT | REDTS | REDSS | GN295 | HMLA | GN990 |
特長 | 工具フリー | ハブ部スティール製 読み取り桁数:3桁 回転軸径:φ10 |
ハブ部スティール製 読み取り桁数:4桁 回転軸径:φ14 |
ハブ部スティール製 読み取り桁数:5桁 回転軸径:φ20 |
液晶表示 読み取り桁数:6桁 回転軸径:φ20 |
液晶ディスプレイ 読み取り桁数:5桁 回転軸径:φ14 |
インジケータ取りつけキット | φ80 φ100 回転グリップつき |
10mm単位でカット可能な丸パイプ (φ18 φ30 φ40) |
価格(税別) | 1,950円~ | 9,790円~ | 9,390円~ | 8,690円~ | 47,900円~ | 45,900円~ | 6,370円~ | 5,360円~ | 720円~ |
CADダウンロード | CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD |
仕様詳細 | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ | 仕様詳細へ |
品番 | GN911 | RDM-0.5 RDM-1.0 RDM-1.00 RDM-10.0 RDM-2.0 RDM-3 RDM-4.0 RDM-5.0 | RDS-0.5 RDS-1.0 RDS-1.00 RDS-1.25 RDS-1.5 RDS-10.0 RDS-2.0 RDS-2.5 RDS-3.0 RDS-4.0 RDS-5.0 RDS-6.0 RDS-8.0 | RDT-0.5 RDT-1.0 RDT-1.00 RDT-10.0 RDT-2.0 RDT-2.5 RDT-3.0 RDT-4.0 RDT-5.0 RDT-6.0 | REDTS-IP65 REDTS-IP67 | REDSS-IP65 REDSS-IP67 | GN295 | HMLA | GN990-AL-D18-EL GN990-AL-D30-EL GN990-AL-D40-EL |

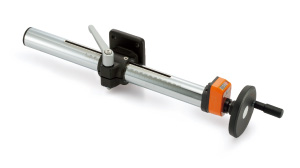

リニアアクチュエータの仕組み
リニアアクチュエータの仕組みは、アクチュエータとスライダブロックの構成になっています。
必要に応じてハンドルやデジタルポジションインジケータなどを組み合わせてご使用ください。
①アクチュエータ
②スライダブロック
③インジケータ取りつけキット
④クランプレバー
⑤デジタルポジションインジケータ
⑥ハンドル
リニアアクチュエータの構成について詳しくはこちら
