写真 MK MKL MKS MKS-04 MKS-03 MKSL
品番 MK MKL MKS MKS-04 MKS-03 MKSL

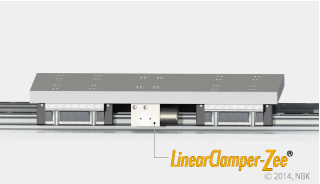

品名 リニアクランパ・ズィー - 空気圧 - 常時開 リニアクランパ・ズィー - 空気圧 - 常時開 - 低コストタイプ リニアクランパ・ズィー - 空気圧 - 常時閉 リニアクランパ・ズィー - 空気圧 - 常時閉 リニアクランパ・ズィー - 空気圧 - 常時閉 リニアクランパ・ズィー - 空気圧 - 常時閉 - 低コストタイプ
制御方式 空気圧タイプ 空気圧タイプ 空気圧タイプ 空気圧タイプ 空気圧タイプ 空気圧タイプ
開閉機能 常時開 常時開 常時閉 常時閉 常時閉 常時閉
機構 - - - - - -
レールの呼び #12 ~ #85 #15 ~ #25 #12 ~ #85 #15 ~ #65 #15 ~ #65 #15 ~ #25
シャフト径 - - - - - -
保持力(N) 350 ~ 2,250 500 ~ 950 250 ~ 1,450 300 ~ 1,350 250 ~ 1,100 300 ~ 600
プラスコネクション - - ~ 3,300 650 ~ 2,000 550 ~ 1,850 -
特長 スタンダードタイプ 低コストタイプ スタンダードタイプ 開放圧力0.4MPa仕様 開放圧力0.3MPa仕様 低コストタイプ
写真 LKP LKPS MCP MCPS MBPS UBPS
品番 LKP LKPS MCP MCPS MBPS UBPS
品名 リニアクランパ・ズイー - 空気圧 - 常時開 - スリムタイプ リニアクランパ・ズイー - 空気圧 - 常時閉 - スリムタイプ リニアクランパ・ズィー - 空気圧 - 常時開 - ミニチュアガイドウェイ用 リニアクランパ・ズィー - 空気圧 - 常時閉 - ミニチュアガイドウェイ用 リニアクランパ・ズィー - 空気圧 - 常時閉 - ブレーキ機構つき リニアクランパ・ズィー - 空気圧 - 常時閉 - ブレーキ機構つき
制御方式 空気圧タイプ 空気圧タイプ 空気圧タイプ 空気圧タイプ 空気圧タイプ 空気圧タイプ
開閉機能 常時開 常時閉 常時開 常時閉 常時閉 常時閉
機構 - - - - ブレーキ機構付き ブレーキ機構付き
レールの呼び #15 ~ #25 #15 ~ #25 #9 ~ #20 #9 ~ #20 #15 ~ #55 #25 ~ #65
シャフト径 - - - - - -
保持力(N) 550 ~ 1,100 400 ~ 750 130 ~ 550 80 ~ 400 750 ~ 4,700 1,500 ~ 7,700
プラスコネクション - - - 200 ~ 700 - ~ 9,200
特長 スリムタイプ スリムタイプ ミニチュアガイドウェイ用 ミニチュアガイドウェイ用 ブレーキ機構つき ブレーキ機構つき
写真 LBPS MKR MKRS MKRS-04 MKRS-03 RBPS
品番 LBPS MKR MKRS MKRS-04 MKRS-03 RBPS

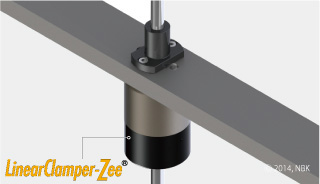

品名 リニアクランパ・ズイー - 空気圧 - 常時閉 - ブレーキ機構つき - スリムタイプ リニアクランパ・ズィー - 空気圧 - 常時開 - リニアシャフト用 リニアクランパ・ズィー - 空気圧 - 常時閉 - リニアシャフト用 リニアクランパ・ズィー - 空気圧 - 常時閉 - リニアシャフト用 リニアクランパ・ズィー - 空気圧 - 常時閉 - リニアシャフト用 リニアクランパ・ズィー - 空気圧 - 常時閉 - ブレーキ機構つき - リニアシャフト用
制御方式 空気圧タイプ 空気圧タイプ 空気圧タイプ 空気圧タイプ 空気圧タイプ 空気圧タイプ
開閉機能 常時閉 常時開 常時閉 常時閉 常時閉 常時閉
機構 ブレーキ機構付き - - - - ブレーキ機構付き
レールの呼び #15 ~ #25 - - - - -
シャフト径 - φ12mm ~ φ60mm φ12mm ~ φ60mm φ12mm ~ φ60mm φ12mm ~ φ60mm φ5mm ~ φ45mm
保持力(N) 400 ~ 750 650 ~ 1,850 350 ~ 1,650 300 ~ 1,350 180 ~ 1,120 3,500 ~ 35,000
プラスコネクション - - - - - -
特長 ブレーキ機構つき
スリムタイプ
リニアシャフト用 リニアシャフト用 リニアシャフト用
開放圧力0.4MPa
リニアシャフト用
開放圧力0.3MPa
リニアシャフト
ピストンロッド用

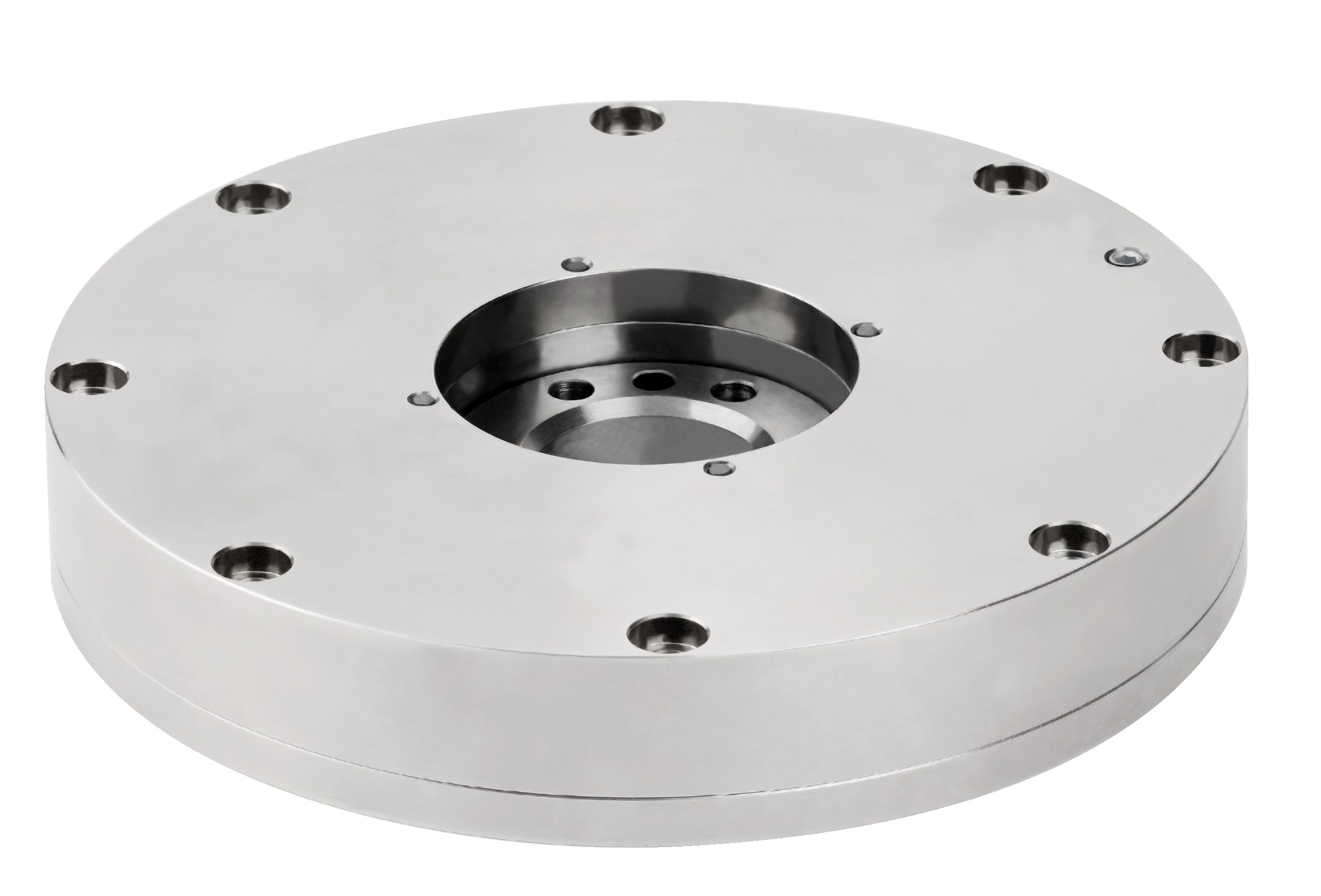

写真 TPS KWH KBH KBHS HKL HKC
品番 TPS KWH KBH KBHS HKL HKC
品名 リニアクランパ・ズィー - 空気圧 - 常時閉 - 回転軸保持タイプ リニアクランパ・ズィー - 油圧 - 常時開 リニアクランパ・ズィー - 油圧 - 常時開 - ブレーキ機構つき リニアクランパ・ズィー - 油圧 - 常時閉 - ブレーキ機構つき リニアクランパ・ズィー - マニュアル - 低コストタイプ リニアクランパ・ズィー - マニュアル - 低コストタイプ
制御方式 空気圧タイプ 油圧タイプ 油圧タイプ 油圧タイプ マニュアルタイプ マニュアルタイプ
開閉機能 常時閉 常時開 常時開 常時閉 - -
機構 - - ブレーキ機構付き ブレーキ機構付き - -
レールの呼び - #25 ~ #125 #25 ~ #65 #35 ~ #65 #15 ~ #35 #15 ~ #35
シャフト径 φ50mm ~ φ200mm - - - - -
保持力(N) - 1,600 ~ 46,000 2,200 ~ 22,700 7,500 ~ 16,000 450 ~ 800 350 ~ 700
プラスコネクション - - - - - -
特長 回転軸
トルクモーター用
スタンダードタイプ ブレーキ機構つき 超重荷重用
ブレーキ機構つき
低コストタイプ スタンダードタイプ
写真 HK HKR miniHK
品番 HK HKR miniHK
品名 リニアクランパ・ズィー - マニュアル リニアクランパ・ズィー - マニュアル - リニアシャフト用 リニアクランパ・ズィー - マニュアル - ミニチュアガイドウェイ用
制御方式 マニュアルタイプ マニュアルタイプ マニュアルタイプ
開閉機能 - - -
機構 - - -
レールの呼び #15 ~ #65 - #5 ~ #25
シャフト径 - φ12mm ~ φ60mm -
保持力(N) 130 ~ 2,000 1,200 ~ 2,000 45 ~ 300
プラスコネクション - - -
特長 スタンダードタイプ リニアシャフト用 ミニチュアガイドウェイ用

関連商品

写真 リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート
品番 PMK PMKL PLK PMB PUB PHK
品名 リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート リニアクランパ・ズィー用アダプタプレート
特長 本体の高さをキャリッジの高さに揃える MKL・MKSL用 LKP・LKPS・LBPS用 本体の高さをキャリッジの高さに揃える 本体の高さをキャリッジの高さに揃える 本体の高さをキャリッジの高さに揃える
価格 お問い合わせ お問い合わせ お問い合わせ お問い合わせ お問い合わせ お問い合わせ
写真 リニアクランパ・ズィー用アダプタプレート
品番 PHKL
品名 リニアクランパ・ズィー用アダプタプレート
特長 本体の高さをキャリッジの高さに揃える
価格 お問い合わせ
