ウェッジプーリー

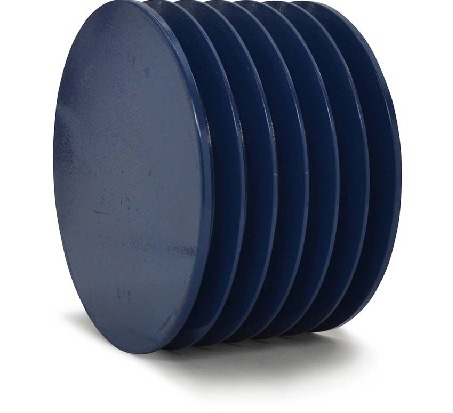

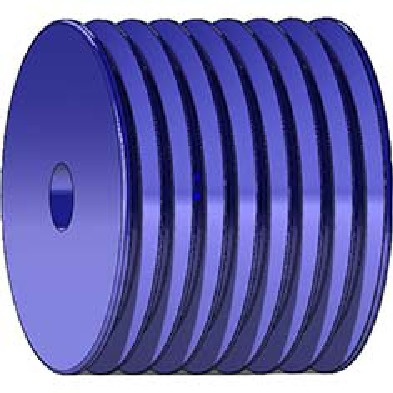

写真 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用
品名 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 3V・3VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用
品番 3V-1 3V-2 3V-3 3V-4 3V-5 3V-6 5V-2 5V-3 5V-4
特長 高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
価格(税別) 900円~ 1,140円~ 1,850円~ 3,210円~ 5,330円~ 5,790円~ 6,110円~ 7,450円~ 11,800円~
溝形状 3V 3V 3V 3V 3V 3V 5V 5V 5V
使用ベルト 3V・3VX 3V・3VX 3V・3VX 3V・3VX 3V・3VX 3V・3VX 5V・5VX 5V・5VX 5V・5VX
溝本数 1 2 3 4 5 6 2 3 4
CADダウンロード CAD CAD CAD CAD CAD CAD CAD CAD CAD
仕様詳細 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ
品番 100-3V-1 110-3V-1 112-3V-1 120-3V-1 125-3V-1 130-3V-1 140-3V-1 150-3V-1 160-3V-1 180-3V-1 200-3V-1 212-3V-1 224-3V-1 236-3V-1 250-3V-1 280-3V-1 300-3V-1 315-3V-1 56-3V-1 60-3V-1 67-3V-1 71-3V-1 75-3V-1 80-3V-1 85-3V-1 90-3V-1 95-3V-1 100-3V-2 110-3V-2 112-3V-2 120-3V-2 125-3V-2 130-3V-2 140-3V-2 150-3V-2 160-3V-2 180-3V-2 200-3V-2 212-3V-2 224-3V-2 236-3V-2 250-3V-2 280-3V-2 300-3V-2 315-3V-2 355-3V-2 400-3V-2 450-3V-2 500-3V-2 56-3V-2 60-3V-2 67-3V-2 71-3V-2 75-3V-2 80-3V-2 85-3V-2 90-3V-2 95-3V-2 100-3V-3 110-3V-3 112-3V-3 120-3V-3 125-3V-3 130-3V-3 140-3V-3 150-3V-3 160-3V-3 180-3V-3 200-3V-3 212-3V-3 224-3V-3 236-3V-3 250-3V-3 280-3V-3 300-3V-3 315-3V-3 355-3V-3 400-3V-3 450-3V-3 500-3V-3 67-3V-3 71-3V-3 75-3V-3 80-3V-3 85-3V-3 90-3V-3 95-3V-3 100-3V-4 110-3V-4 112-3V-4 120-3V-4 125-3V-4 130-3V-4 140-3V-4 150-3V-4 160-3V-4 180-3V-4 200-3V-4 212-3V-4 224-3V-4 236-3V-4 250-3V-4 280-3V-4 300-3V-4 315-3V-4 355-3V-4 400-3V-4 450-3V-4 500-3V-4 85-3V-4 90-3V-4 95-3V-4 100-3V-5 112-3V-5 120-3V-5 125-3V-5 130-3V-5 140-3V-5 150-3V-5 160-3V-5 180-3V-5 200-3V-5 212-3V-5 224-3V-5 236-3V-5 250-3V-5 280-3V-5 300-3V-5 315-3V-5 355-3V-5 400-3V-5 450-3V-5 500-3V-5 630-3V-5 100-3V-6 112-3V-6 120-3V-6 125-3V-6 130-3V-6 140-3V-6 150-3V-6 160-3V-6 180-3V-6 200-3V-6 250-3V-6 280-3V-6 300-3V-6 315-3V-6 355-3V-6 400-3V-6 450-3V-6 500-3V-6 630-3V-6 112-5V-2 118-5V-2 125-5V-2 132-5V-2 140-5V-2 150-5V-2 160-5V-2 170-5V-2 180-5V-2 190-5V-2 200-5V-2 210-5V-2 212-5V-2 220-5V-2 224-5V-2 230-5V-2 236-5V-2 240-5V-2 250-5V-2 260-5V-2 265-5V-2 280-5V-2 300-5V-2 315-5V-2 335-5V-2 355-5V-2 375-5V-2 400-5V-2 450-5V-2 500-5V-2 530-5V-2 630-5V-2 1000-5V-3 112-5V-3 118-5V-3 125-5V-3 132-5V-3 140-5V-3 150-5V-3 160-5V-3 170-5V-3 180-5V-3 180-5V-3F 190-5V-3 190-5V-3F 200-5V-3 200-5V-3F 210-5V-3 212-5V-3 212-5V-3F 220-5V-3 224-5V-3 230-5V-3 236-5V-3 240-5V-3 250-5V-3 260-5V-3 265-5V-3 280-5V-3 300-5V-3 315-5V-3 335-5V-3 355-5V-3 375-5V-3 400-5V-3 425-5V-3 450-5V-3 475-5V-3 500-5V-3 530-5V-3 560-5V-3 600-5V-3 630-5V-3 710-5V-3 750-5V-3 800-5V-3 900-5V-3 1000-5V-4 1250-5V-4 140-5V-4 150-5V-4 160-5V-4 170-5V-4 180-5V-4 180-5V-4F 190-5V-4 190-5V-4F 200-5V-4 200-5V-4F 210-5V-4 212-5V-4 212-5V-4F 220-5V-4 224-5V-4 230-5V-4 236-5V-4 240-5V-4 250-5V-4 260-5V-4 265-5V-4 280-5V-4 300-5V-4 315-5V-4 335-5V-4 355-5V-4 375-5V-4 400-5V-4 425-5V-4 450-5V-4 475-5V-4 500-5V-4 530-5V-4 560-5V-4 600-5V-4 630-5V-4 710-5V-4 750-5V-4 800-5V-4 900-5V-4
写真 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 8V・8VX適用 ウェッジプーリー - 8V・8VX適用 ウェッジプーリー - 8V・8VX適用 ウェッジプーリー - 8V・8VX適用
品名 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 5V・5VX適用 ウェッジプーリー - 8V・8VX適用 ウェッジプーリー - 8V・8VX適用 ウェッジプーリー - 8V・8VX適用 ウェッジプーリー - 8V・8VX適用
品番 5V-5 5V-6 5V-8 5V-10 8V-4 8V-6 8V-8 8V-10
特長 高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
高速
高動力伝動が可能
コンパクト
価格(税別) 15,600円~ 20,200円~ 30,000円~ 38,900円~ 71,100円~ 102,000円~ 139,000円~ 179,000円~
溝形状 5V 5V 5V 5V 8V 8V 8V 8V
使用ベルト 5V・5VX 5V・5VX 5V・5VX 5V・5VX 8V 8V 8V 8V
溝本数 5 6 8 10 4 6 8 10
CADダウンロード CAD CAD CAD CAD CAD CAD CAD CAD
仕様詳細 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ
品番 1000-5V-5 1250-5V-5 150-5V-5 160-5V-5 170-5V-5 180-5V-5 190-5V-5 200-5V-5 210-5V-5 212-5V-5 220-5V-5 224-5V-5 230-5V-5 236-5V-5 240-5V-5 250-5V-5 260-5V-5 265-5V-5 280-5V-5 300-5V-5 315-5V-5 335-5V-5 355-5V-5 375-5V-5 400-5V-5 425-5V-5 450-5V-5 475-5V-5 500-5V-5 530-5V-5 560-5V-5 600-5V-5 630-5V-5 710-5V-5 750-5V-5 800-5V-5 900-5V-5 1000-5V-6 1250-5V-6 150-5V-6 160-5V-6 170-5V-6 180-5V-6 190-5V-6 200-5V-6 210-5V-6 212-5V-6 220-5V-6 224-5V-6 230-5V-6 236-5V-6 240-5V-6 250-5V-6 260-5V-6 265-5V-6 280-5V-6 300-5V-6 315-5V-6 335-5V-6 355-5V-6 375-5V-6 400-5V-6 425-5V-6 450-5V-6 475-5V-6 500-5V-6 530-5V-6 560-5V-6 600-5V-6 630-5V-6 710-5V-6 750-5V-6 800-5V-6 900-5V-6 1000-5V-8 1250-5V-8 180-5V-8 190-5V-8 200-5V-8 210-5V-8 212-5V-8 220-5V-8 224-5V-8 230-5V-8 236-5V-8 240-5V-8 250-5V-8 260-5V-8 265-5V-8 280-5V-8 300-5V-8 315-5V-8 335-5V-8 355-5V-8 375-5V-8 400-5V-8 425-5V-8 450-5V-8 475-5V-8 500-5V-8 530-5V-8 560-5V-8 600-5V-8 630-5V-8 710-5V-8 750-5V-8 800-5V-8 900-5V-8 1000-5V-10 1250-5V-10 180-5V-10 200-5V-10 212-5V-10 220-5V-10 224-5V-10 230-5V-10 236-5V-10 240-5V-10 250-5V-10 260-5V-10 265-5V-10 280-5V-10 300-5V-10 315-5V-10 335-5V-10 355-5V-10 375-5V-10 400-5V-10 425-5V-10 450-5V-10 475-5V-10 500-5V-10 600-5V-10 630-5V-10 710-5V-10 750-5V-10 800-5V-10 900-5V-10 1000-8V-4 1250-8V-4 315-8V-4 330-8V-4 335-8V-4 355-8V-4 375-8V-4 400-8V-4 425-8V-4 450-8V-4 460-8V-4 475-8V-4 500-8V-4 520-8V-4 530-8V-4 540-8V-4 560-8V-4 600-8V-4 630-8V-4 710-8V-4 750-8V-4 800-8V-4 1000-8V-6 1250-8V-6 315-8V-6 330-8V-6 335-8V-6 355-8V-6 375-8V-6 400-8V-6 425-8V-6 450-8V-6 460-8V-6 475-8V-6 500-8V-6 520-8V-6 530-8V-6 540-8V-6 560-8V-6 600-8V-6 630-8V-6 710-8V-6 750-8V-6 800-8V-6 1000-8V-8 1250-8V-8 315-8V-8 330-8V-8 335-8V-8 355-8V-8 375-8V-8 400-8V-8 425-8V-8 450-8V-8 475-8V-8 500-8V-8 530-8V-8 560-8V-8 600-8V-8 630-8V-8 710-8V-8 750-8V-8 800-8V-8 1000-8V-10 1250-8V-10 315-8V-10 335-8V-10 355-8V-10 375-8V-10 400-8V-10 425-8V-10 450-8V-10 475-8V-10 500-8V-10 530-8V-10 560-8V-10 600-8V-10 630-8V-10 710-8V-10 750-8V-10 800-8V-10

ウェッジ プーリー

商品規格はJIS B 1855に準拠。JIS規格サイズ261機種に独自に230機種を加え、合計491機種を標準化ローエッジコグベルト対応の小径プーリーも標準化。

よくあるご質問(FAQ)

Q.プーリーは軸穴加工済みですか。(Vプーリー追加工サービス)

軸穴は加工していない状態です。(下穴があいている商品もありますが、そのままではお使いいただけません。)
簡単で便利な「Vプーリー追加工サービス」をご利用ください。ネットショップのご利用もさらに便利です。
➡Vプーリー追加工サービス


Q.「JISプーリー」と「標準Vプーリー」との違いは何ですか。

「JIS V プーリー」は、外径・呼び径がミリ単位。JIS B 1854に準拠しており、ラインアップも豊富です。
「標準 V プーリー」は外径・ピッチ径がインチ単位。NBKが1950年に日本で最初にメーカー標準品としてシリーズ化しました。
※共に一般用Vベルト(A・B・C・D・M型など)を使用しますが、2本掛け以上の場合は、V溝ピッチ(2本のV溝の中心距離=寸法e)が異なりますので併用はお奨めいたしません。
ベルトやプーリーの早期摩耗などのトラブルの原因となります。
