• プーリー
  • ウェッジプーリー

5V-4

ウェッジプーリー - 5V・5VX適用

Wedge Pulley for use with 5V or 5VX belts

形状図

5V-4ウェッジプーリー - 5V・5VX適用寸法図

寸法・CAD・価格

単位 : mm

品番 ピッチ径
dp
外径
de
最大軸穴径
dmax
最小軸穴径
dmin
d
(下穴)
Type ハブ リム 慣性モーメント
(kg・m2)
質量
(kg)
価格
(円)
CAD
ダウンロード
標準品を購入 追加工品を購入 在庫/非在庫
db l S1 S2 w h
140-5V-4 137.4 141 60 26 - 31U - 77.9 - - 77.9 - 0.0147 7.21 11,000 CAD カート カート 在庫品
150-5V-4 147.4 151 65 26 - 31U - 77.9 - - 77.9 - 0.0199 8.4 12,500 CAD カート カート 在庫品
160-5V-4 157.4 161 65 27 - 21U 110 80 15.1 13 77.9 25.5 0.0265 9.83 14,200 CAD カート カート 在庫品
170-5V-4 167.4 171 65 27 - 21U 110 80 15.1 13 77.9 25.5 0.0338 11 15,000 CAD カート カート 在庫品
180-5V-4 177.4 181 65 27 - 21U 110 80 15.1 13 77.9 25.5 0.0426 12.3 15,200 CAD カート カート 在庫品
180-5V-4F 177.4 181 85 26 - 31U - 77.9 - - 77.9 - 0.0437 12.5 15,600 CAD カート カート 在庫品
190-5V-4 187.4 191 65 27 - 21U 110 80 15.1 13 77.9 25.5 0.053 13.7 16,700 CAD カート カート 在庫品
190-5V-4F 187.4 191 90 26 - 31U - 77.9 - - 77.9 - 0.0551 14.1 17,400 CAD カート カート 在庫品
200-5V-4 197.4 201 65 27 - 21U 110 80 15.1 13 77.9 25.5 0.0654 15.1 18,600 CAD カート カート 在庫品
200-5V-4F 197.4 201 65 27 - 10U 110 80 2.1 - 77.9 25.5 0.0522 12 19,500 CAD カート カート 在庫品
210-5V-4 207.4 211 70 27 - 21U 120 80 15.1 13 77.9 24.5 0.0802 16.8 20,200 CAD カート カート 在庫品
212-5V-4 209.4 213 70 27 - 21U 120 80 15.1 13 77.9 25.5 0.0837 17.1 20,300 CAD カート カート 在庫品
212-5V-4F 209.4 213 70 27 - 10U 120 80 2.1 - 77.9 25.5 0.066 13.6 21,200 CAD カート カート 在庫品
220-5V-4 217.4 221 70 27 - 21U 120 80 15.1 13 77.9 23.5 0.0965 18.3 21,000 CAD カート カート 在庫品
224-5V-4 221.4 225 70 27 - 21U 120 80 15.1 13 77.9 25.5 0.105 19 21,200 CAD カート カート 在庫品
230-5V-4 227.4 231 70 27 - 20U 120 80 15.1 13 77.9 22.5 0.0801 13.9 21,900 CAD カート カート 在庫品
236-5V-4 233.4 237 70 27 - 20U 120 80 15.1 13 77.9 25.5 0.0933 15.1 22,100 CAD カート カート 在庫品
240-5V-4 237.4 241 70 27 - 10U 120 80 2.1 - 77.9 25.5 0.0986 15.4 24,700 CAD カート カート 在庫品
250-5V-4 247.4 251 80 33 32 10U 140 90 12.1 - 77.9 25.5 0.125 18.8 25,500 CAD カート カート 在庫品
260-5V-4 257.4 261 80 33 32 10U 140 90 12.1 - 77.9 23 0.134 18.8 25,800 CAD カート カート 在庫品
265-5V-4 262.4 266 80 33 32 10U 140 90 12.1 - 77.9 25.5 0.152 19.9 26,100 CAD カート カート 在庫品
280-5V-4 277.4 281 80 33 32 10U 140 90 12.1 - 77.9 25.5 0.181 21.1 27,300 CAD カート カート 在庫品
300-5V-4 297.4 301 80 33 32 10U 140 90 12.1 - 77.9 25.5 0.227 22.6 28,000 CAD カート カート 在庫品
315-5V-4 312.4 316 80 33 32 10Z 140 90 12.1 - 77.9 25.5 0.248 22.1 30,100 CAD カート カート 在庫品
335-5V-4 332.4 336 80 33 32 10Z 140 90 12.1 - 77.9 25.5 0.308 23.8 33,000 CAD カート カート 在庫品
355-5V-4 352.4 356 80 33 32 10Z 140 90 12.1 - 77.9 25.5 0.375 25.2 36,800 CAD カート カート 在庫品
375-5V-4 372.4 376 80 33 32 10Z 140 95 17.1 - 77.9 25.5 0.452 27.3 39,700 CAD カート カート 在庫品
400-5V-4 397.4 401 90 49 48 10Z 160 100 22.1 - 77.9 26 0.603 33.1 45,200 CAD カート カート 在庫品
425-5V-4 422.4 426 90 49 48 10Z 160 100 22.1 - 77.9 26 0.759 36 50,800 CAD カート カート 在庫品
450-5V-4 447.4 451 90 49 48 10Z 160 100 22.1 - 77.9 26 0.926 38.6 56,400 CAD カート カート 在庫品
475-5V-4 472.4 476 90 49 48 10Z 160 100 22.1 - 77.9 26 1.11 40.8 62,100 CAD カート カート 在庫品
500-5V-4 497.4 501 90 49 48 10Z 160 100 22.1 - 77.9 26 1.32 43 68,700 CAD カート カート 在庫品
530-5V-4 527.4 531 90 49 48 10Z 160 100 22.1 - 77.9 26 1.59 45 70,500 CAD カート カート 在庫品
560-5V-4 557.4 561 90 49 48 10Y 160 100 22.1 - 77.9 26 1.72 45.8 69,600 CAD カート カート 在庫品
600-5V-4 597.4 601 90 49 48 10Y 160 100 22.1 - 77.9 26 2.14 48.8 74,200 CAD カート カート 在庫品
630-5V-4 627.4 631 90 49 48 10Y 160 100 22.1 - 77.9 26 2.49 51 86,300 CAD カート カート 在庫品
710-5V-4 707.4 711 90 49 48 10Y 160 105 27.1 - 77.9 26 3.68 58.1 104,000 CAD カート カート 在庫品
750-5V-4 747.4 751 95 49 48 10Y 170 115 37.1 - 77.9 26 4.4 65.1 114,000 CAD カート カート 在庫品
800-5V-4 797.4 801 100 55 54 10Y 180 115 37.1 - 77.9 26 5.47 72.1 125,000 CAD カート カート 在庫品
900-5V-4 897.4 901 100 55 54 10Y 180 115 37.1 - 77.9 26 8.03 82 151,000 CAD カート カート 在庫品
1000-5V-4 997.4 1001 100 55 54 10Y 180 115 37.1 - 77.9 26 11.5 93.5 207,000 CAD カート カート 在庫品
1250-5V-4 1247.4 1251 100 59 58 10Y 180 115 37.1 - 77.9 26 23.7 122 278,000 CAD カート カート 非在庫品

材質・仕上げ

ウェッジプーリー
本体 FC200以上
塗装(NBKブルー)

特長

1個でも、短納期でお届けします。

  • 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。

便利な追加工サービスを標準化。

  • 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。詳しくは下記ページをご参照ください。
    Vプーリー追加工サービス

充実のラインアップ。491サイズ。

  • 3V:153サイズ、5V:257サイズ、8V:81サイズ。JIS規格の261サイズに230サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。
  • なお、3Vの呼び径φ56・60、5Vの呼び径φ112・118・125・132・140は、ローエッジコグタイプ細幅Vベルトに対応するプーリーです。ローエッジコグタイプのベルトは、一般のラップドタイプのベルトにくらべて、屈曲性にすぐれ、摩擦係数が大きいため、伝動効率が向上し、最小プーリー呼び径を小さくできます。

JIS規格を上回る高品質。

  • 材質・加工精度・バランス精度ともにJIS規格(JIS B 1855-1991「細幅Vプーリ」)を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1%を保証。

WEDGEは三ツ星ベルト株式会社の登録商標です。


商品規格

商品規格

商品規格はJIS B 1855-1991「細幅Vプーリ」に準拠しています。

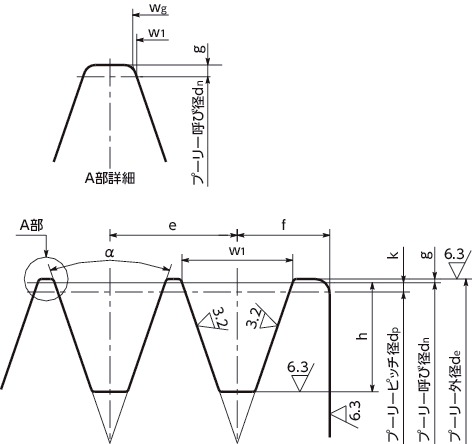

溝部の寸法

ウェッジプーリーは、A部詳細図に示すとおりg寸法(=0.5mm)を設けています。これは、ベルト側面の摩耗・破損を防ぎ、ベルトの寿命を長く保持するためのもので、永年の実験と研究にもとづくものです。このため、ウェッジプーリーの外径は呼び径より1mm大きくなっています。

3V-1/3V-2/3V-3/3V-4 3V-5/3V-6/5V-2/5V-3/5V-4/5V-5/5V-6/5V-8/5V-10/8V-4/8V-6/8V-8/8V-10_Cウェッジプーリー

単位 : mm

溝の形 呼び径
dn
α±0.5
(°)
w1±0.1 wg±0.13 h0~+0.5 基準寸法
k
e*1 f min. g
3V 90以下
90を超え150以下
150を超え300以下
300を超えるもの
36
38
40
42
8.9 9.23
9.24
9.26
9.28
9 0.6 10.3±0.25 8.7 0.5
5V 250以下
250を超え400以下
400を超えるもの
38
40
42
15.2 15.54
15.56
15.58
15 1.3 17.5±0.25 12.7 0.5
8V 400以下
400を超え560以下
560を超えるもの
38
40
42
25.4 25.74
25.76
25.78
25 2.5 28.6±0.4 19 0.5

*1: eの累積誤差は±0.8mm以下。

外周・リム側面の振れの許容値および外径の許容差

単位 : mm

呼び径
dn
外周の振れの許容値 リム側面の振れの許容値 外径の許容差
125以下 0.15(0.2) 0.15(0.2) ±0.4(±0.6)
125を超え 315以下 0.2(0.3) 0.2(0.3) ±0.6(±0.8)
315を超え 710以下 0.3(0.4) 0.3(0.4) ±0.9(±1.2)
710を超え 1000以下 0.4(0.6) 0.4(0.6) ±1.2(±1.6)
1000を超え 1250以下 0.5(0.8) 0.5(0.8) ±1.5(±2)

( )内はJIS B 1855-1991の数値です。

バランス

外周での不釣合い質量は、プーリー質量の0.1%または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械-剛性ロータの釣合い良さ」のG16に相当します。

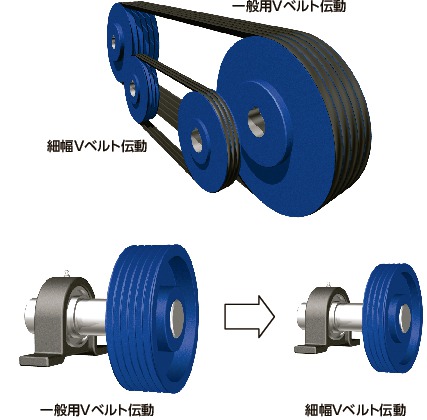

軽量でコンパクト。トータルコストを削減できます。

高速・高動力伝動が可能なため、より小さいプーリー径、より短い軸間距離、より少ないベルト本数で設計できます。ベアリングやシャフトにかかる荷重が小さくなるため、その寿命の点でもメリットがあるほか、コンパクトな設計でスペースが小さくなるなど、トータルコストを大幅に削減できます。

3V-1/3V-2/3V-3/3V-4 3V-5/3V-6/5V-2/5V-3/5V-4/5V-5/5V-6/5V-8/5V-10/8V-4/8V-6/8V-8/8V-10_T細幅Vベルト伝動

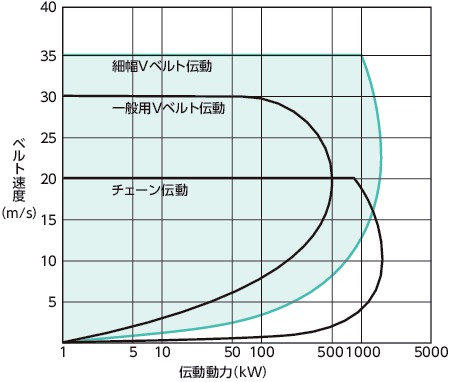

高速・高動力伝動が可能です。

適用速度範囲が広く、最高ベルト速度35m/sまでの高速運転が可能です。また、伝動動力がきわめて大きく、一般用Vベルトの2~3倍であり、より少ないベルト本数でより大きな動力を伝達できます。このためチェーン伝動にも代替でき、メンテナンスフリーのしかも静かな伝動システムとすることができます。

3V-1/3V-2/3V-3/3V-4 3V-5/3V-6/5V-2/5V-3/5V-4/5V-5/5V-6/5V-8/5V-10/8V-4/8V-6/8V-8/8V-10_T細幅Vベルト伝動


大きい回転比がとれ、減速機に代替できます。

細幅Vベルトは曲げに強いため、最小プーリー呼び径は一般用Vベルトにくらべて小さくなります。このため、より大きい回転比のプーリーの組み合わせが可能となり、伝動動力が大きいこととも相俟って、減速機あるいは2段減速に代替できます。

関連商品

プーリーV溝部の摩耗を確認するためのゲージがあります。プーリーのメンテナンスの際に、ご利用ください。
VMGU

5V-4ウェッジプーリー - 5V・5VX適用


3V-1/3V-2/3V-3/3V-4 3V-5/3V-6/5V-2/5V-3/5V-4/5V-5/5V-6/5V-8/5V-10/8V-4/8V-6/8V-8/8V-10_T細幅Vベルト伝動

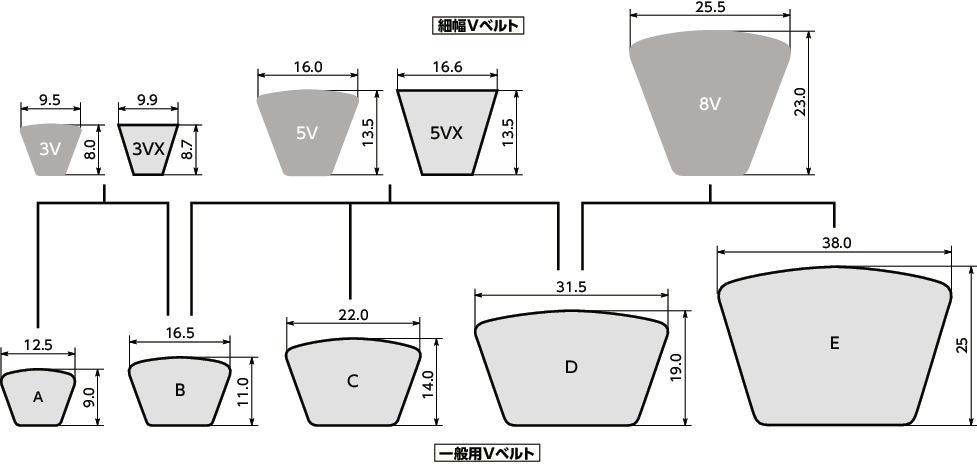

細幅Vベルトには、一般のラップドタイプ(3V・5V・8V)のほかに、ローエッジコグタイプ(3VX・5VX)およびラップドノッチドタイプ(A・B・C・D、3V・5V・8V)があり、それぞれ使用上の互換性があります。
ローエッジコグタイプは、側面に外被帆布のない、しかも底面に波形状のへこみをもったベルトです。ラップドノッチドタイプは、ラップドベルトの底面に切れ込み(ノッチ)を入れたベルトです。
屈曲性の向上によりベルトの曲げ応力(屈曲による動力損失)が減少する、摩擦係数が大きいなどにより、一般のラップドタイプにくらべて伝動効率がさらに向上し、また最小プーリー呼び径がより小さくなるなどの特長があります。
NBKはローエッジコグおよびラップドノッチドタイプの細幅Vベルトに対応するつぎのサイズの小径プーリーを標準化しています。
3V 5V
56-3V-1・2 112-5V-2・3
60-3V-1・2・3 118-5V-2・3
125-5V-2・3
132-5V-2・3
140-5V-2・3・4

3V-1/3V-2/3V-3/3V-4 3V-5/3V-6/5V-2/5V-3/5V-4/5V-5/5V-6/5V-8/5V-10/8V-4/8V-6/8V-8/8V-10_T細幅Vベルト伝動


Vベルトの種類 最高常用
温度(℃)
最低常用
温度(℃)
耐油性 静電
防止性
耐水性
細幅
Vベルト
90 -30
一般用
Vベルト
70 -40 × ×
