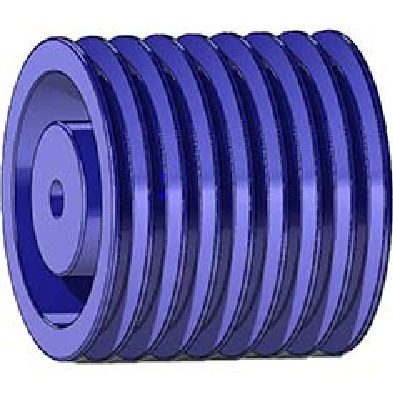

JIS V プーリー

写真
品名	JIS Vプーリー - A・AX適用	JIS Vプーリー - A・AX適用	JIS Vプーリー - A・AX適用	JIS Vプーリー - B・BX適用	JIS Vプーリー - B・BX適用	JIS Vプーリー - B・BX適用	JIS Vプーリー - B・BX適用	JIS Vプーリー - B・BX適用	JIS Vプーリー - C・CX適用
品番	JIS-A-1	JIS-A-2	JIS-A-3	JIS-B-1	JIS-B-2	JIS-B-3	JIS-B-4	JIS-B-5	JIS-C-1
特長	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ
価格（税別）	880円～	1,340円～	2,350円～	1,640円～	2,590円～	3,100円～	4,850円～	7,440円～	3,300円～
溝形状	A	A	A	B	B	B	B	B	C
使用ベルト	A・AX	A・AX	A・AX	B・BX	B・BX	B・BX	B・BX	B・BX	C・CX
溝本数	1	2	3	1	2	3	4	5	1
CADダウンロード	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD
仕様詳細	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ
品番	100-A-1 103-A-1 106-A-1 109-A-1 112-A-1 118-A-1 125-A-1 132-A-1 140-A-1 150-A-1 160-A-1 170-A-1 180-A-1 190-A-1 200-A-1 212-A-1 224-A-1 236-A-1 250-A-1 280-A-1 300-A-1 315-A-1 355-A-1 375-A-1 400-A-1 450-A-1 500-A-1 50-A-1 56-A-1 63-A-1 67-A-1 71-A-1 75-A-1 80-A-1 83-A-1 85-A-1 88-A-1 90-A-1 93-A-1 95-A-1 98-A-1	100-A-2 103-A-2 106-A-2 109-A-2 112-A-2 118-A-2 125-A-2 132-A-2 140-A-2 150-A-2 150-A-2F 160-A-2 160-A-2F 170-A-2 170-A-2F 180-A-2 180-A-2F 190-A-2 190-A-2F 200-A-2 212-A-2 224-A-2 236-A-2 250-A-2 280-A-2 300-A-2 315-A-2 355-A-2 375-A-2 400-A-2 450-A-2 500-A-2 50-A-2 560-A-2 56-A-2 600-A-2 630-A-2 63-A-2 67-A-2 71-A-2 75-A-2 80-A-2 83-A-2 85-A-2 88-A-2 90-A-2 93-A-2 95-A-2 98-A-2	100-A-3 103-A-3 106-A-3 109-A-3 112-A-3 118-A-3 125-A-3 132-A-3 140-A-3 150-A-3 160-A-3F 160-A-3N 170-A-3F 170-A-3N 180-A-3F 180-A-3N 190-A-3F 190-A-3N 200-A-3F 200-A-3N 212-A-3F 212-A-3N 224-A-3F 224-A-3N 236-A-3F 236-A-3N 250-A-3F 250-A-3N 280-A-3F 280-A-3N 300-A-3F 300-A-3N 315-A-3F 315-A-3N 355-A-3F 355-A-3N 400-A-3F 400-A-3N 450-A-3F 450-A-3N 500-A-3 560-A-3 600-A-3 630-A-3 63-A-3 67-A-3 710-A-3 71-A-3 75-A-3 80-A-3 83-A-3 85-A-3 90-A-3 93-A-3 95-A-3 98-A-3	100-B-1 106-B-1 112-B-1 118-B-1 125-B-1 132-B-1 135-B-1 140-B-1 145-B-1 150-B-1 155-B-1 160-B-1 165-B-1 170-B-1 180-B-1 190-B-1 200-B-1 212-B-1 224-B-1 236-B-1 250-B-1 280-B-1 300-B-1 315-B-1 355-B-1 400-B-1 450-B-1 63-B-1 71-B-1 75-B-1 80-B-1 90-B-1	100-B-2 106-B-2 112-B-2 118-B-2 125-B-2 132-B-2 135-B-2 140-B-2 145-B-2 150-B-2 155-B-2 160-B-2 165-B-2 170-B-2 180-B-2 190-B-2 200-B-2F 200-B-2N 212-B-2F 212-B-2N 224-B-2F 224-B-2N 236-B-2F 236-B-2N 250-B-2F 250-B-2N 280-B-2F 280-B-2N 300-B-2F 300-B-2N 315-B-2 355-B-2 375-B-2 400-B-2 450-B-2 500-B-2 560-B-2 600-B-2 630-B-2 63-B-2 710-B-2 71-B-2 750-B-2 75-B-2 80-B-2 90-B-2	1000-B-3 100-B-3 106-B-3 112-B-3 118-B-3 125-B-3 125-B-3F 132-B-3 132-B-3F 135-B-3 140-B-3 140-B-3F 145-B-3 150-B-3 150-B-3F 155-B-3 160-B-3 160-B-3F 165-B-3 170-B-3F 170-B-3N 180-B-3F 180-B-3N 190-B-3F 190-B-3N 200-B-3F 200-B-3N 212-B-3F 212-B-3N 224-B-3F 224-B-3N 236-B-3F 236-B-3N 250-B-3F 250-B-3N 280-B-3F 280-B-3N 300-B-3F 300-B-3N 315-B-3 355-B-3 375-B-3 400-B-3 450-B-3 500-B-3 560-B-3 600-B-3 630-B-3 710-B-3 71-B-3 750-B-3 75-B-3 800-B-3 80-B-3 850-B-3 900-B-3 90-B-3 950-B-3	1000-B-4 100-B-4 106-B-4 112-B-4 118-B-4 125-B-4 132-B-4 135-B-4 140-B-4 145-B-4 150-B-4 155-B-4 160-B-4 160-B-4F 165-B-4 170-B-4 180-B-4 190-B-4 200-B-4 212-B-4 224-B-4 236-B-4 250-B-4 280-B-4 300-B-4 315-B-4 355-B-4 375-B-4 400-B-4 450-B-4 500-B-4 560-B-4 600-B-4 630-B-4 710-B-4 750-B-4 800-B-4 80-B-4 850-B-4 900-B-4 90-B-4 950-B-4	1000-B-5 100-B-5 106-B-5 112-B-5 118-B-5 125-B-5 132-B-5 135-B-5 140-B-5 145-B-5 150-B-5 155-B-5 160-B-5 165-B-5 170-B-5 180-B-5 180-B-5F 190-B-5 200-B-5 212-B-5 224-B-5 236-B-5 250-B-5 280-B-5 300-B-5 315-B-5 355-B-5 375-B-5 400-B-5 450-B-5 500-B-5 560-B-5 600-B-5 630-B-5 710-B-5 750-B-5 800-B-5 850-B-5 900-B-5 950-B-5	112-C-1 140-C-1 165-C-1 180-C-1 191-C-1 200-C-1 212-C-1 224-C-1 236-C-1 250-C-1 300-C-1 315-C-1 88-C-1

写真
品名	JIS Vプーリー - C・CX適用	JIS Vプーリー - C・CX適用	JIS Vプーリー - C・CX適用	JIS Vプーリー - C・CX適用	JIS Vプーリー - C・CX適用	JIS Vプーリー - D・DX適用	JIS Vプーリー - D・DX適用	JIS Vプーリー - D・DX適用	JIS Vプーリー - D・DX適用
品番	JIS-C-2	JIS-C-3	JIS-C-4	JIS-C-5	JIS-C-6	JIS-D-4	JIS-D-5	JIS-D-6	JIS-D-8
特長	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ	JIS規格を上回る高品質充実のラインアップ
価格（税別）	5,970円～	16,300円～	19,800円～	26,200円～	28,500円～	52,100円～	58,500円～	89,200円～	209,000円～
溝形状	C	C	C	C	C	D	D	D	D
使用ベルト	C・CX	C・CX	C・CX	C・CX	C・CX	D	D	D	D
溝本数	2	3	4	5	6	4	5	6	8
CADダウンロード	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD
仕様詳細	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ	仕様詳細へ
品番	112-C-2 125-C-2 140-C-2 150-C-2 165-C-2 180-C-2 191-C-2 200-C-2 212-C-2 224-C-2 236-C-2 240-C-2 250-C-2 265-C-2 280-C-2 300-C-2 315-C-2 355-C-2 380-C-2 400-C-2 440-C-2	1000-C-3 176-C-3 180-C-3 185-C-3 188-C-3 191-C-3 194-C-3 197-C-3 200-C-3 203-C-3 206-C-3 209-C-3 212-C-3 215-C-3 218-C-3 221-C-3 224-C-3 227-C-3 231-C-3 236-C-3 240-C-3 247-C-3 250-C-3 265-C-3 280-C-3 300-C-3 315-C-3 355-C-3 375-C-3 400-C-3 450-C-3 500-C-3 560-C-3 600-C-3 630-C-3 710-C-3 750-C-3 800-C-3 850-C-3 900-C-3 950-C-3	1000-C-4 1120-C-4 176-C-4 180-C-4 182-C-4 185-C-4 188-C-4 191-C-4 194-C-4 197-C-4 200-C-4 203-C-4 206-C-4 209-C-4 212-C-4 215-C-4 218-C-4 221-C-4 224-C-4 227-C-4 231-C-4 236-C-4 240-C-4 247-C-4 250-C-4 265-C-4 280-C-4 300-C-4 315-C-4 355-C-4 375-C-4 400-C-4 450-C-4 500-C-4 560-C-4 600-C-4 630-C-4 710-C-4 750-C-4 800-C-4 850-C-4 900-C-4 950-C-4	1000-C-5 1120-C-5 180-C-5 185-C-5 188-C-5 191-C-5 194-C-5 197-C-5 200-C-5 200-C-5F 203-C-5 206-C-5 209-C-5 212-C-5 212-C-5F 215-C-5 218-C-5 221-C-5 224-C-5 224-C-5F 227-C-5 231-C-5 236-C-5 236-C-5F 240-C-5 247-C-5 250-C-5 250-C-5F 265-C-5 280-C-5 300-C-5 315-C-5 355-C-5 375-C-5 400-C-5 450-C-5 500-C-5 560-C-5 600-C-5 630-C-5 710-C-5 750-C-5 800-C-5 850-C-5 900-C-5 950-C-5	1000-C-6 1120-C-6 180-C-6 185-C-6 188-C-6 191-C-6 194-C-6 197-C-6 200-C-6 200-C-6F 203-C-6 206-C-6 209-C-6 212-C-6 212-C-6F 215-C-6 218-C-6 221-C-6 224-C-6 224-C-6F 227-C-6 231-C-6 236-C-6 236-C-6F 240-C-6 247-C-6 250-C-6 250-C-6F 265-C-6 265-C-6F 280-C-6 280-C-6F 300-C-6 315-C-6 355-C-6 375-C-6 400-C-6 450-C-6 500-C-6 560-C-6 600-C-6 630-C-6 710-C-6 750-C-6 800-C-6 850-C-6 900-C-6 950-C-6	210-D-4 235-D-4 260-D-4 285-D-4 315-D-4 335-D-4 355-D-4 375-D-4 400-D-4 425-D-4 450-D-4 475-D-4 500-D-4 560-D-4 590-D-4 630-D-4 690-D-4 710-D-4 745-D-4 795-D-4 845-D-4 895-D-4	210-D-5 235-D-5 260-D-5 285-D-5 315-D-5 335-D-5 355-D-5 375-D-5 400-D-5 425-D-5 450-D-5 475-D-5 500-D-5 560-D-5 590-D-5 630-D-5 690-D-5 710-D-5 745-D-5 795-D-5 845-D-5 895-D-5	235-D-6 260-D-6 285-D-6 315-D-6 335-D-6 355-D-6 375-D-6 400-D-6 425-D-6 450-D-6 475-D-6 500-D-6 560-D-6 590-D-6 630-D-6 690-D-6 710-D-6 745-D-6 795-D-6 845-D-6 895-D-6	315-D-8 335-D-8 355-D-8 375-D-8 400-D-8 425-D-8 450-D-8 475-D-8 500-D-8

役立つ技術情報

よくあるご質問(FAQ)

Q.プーリーは軸穴加工済みですか。（Vプーリー追加工サービス）

軸穴は加工していない状態です。(下穴があいている商品もありますが、そのままではお使いいただけません。)
簡単で便利な「Vプーリー追加工サービス」をご利用ください。ネットショップのご利用もさらに便利です。
➡Vプーリー追加工サービス

Q.「JISプーリー」と「標準Vプーリー」との違いは何ですか。

「JIS V プーリー」は、外径・呼び径がミリ単位。JIS B 1854に準拠しており、ラインアップも豊富です。
「標準 V プーリー」は外径・ピッチ径がインチ単位。NBKが1950年に日本で最初にメーカー標準品としてシリーズ化しました。
※共に一般用Vベルト（A・B・C・D・M型など）を使用しますが、2本掛け以上の場合は、V溝ピッチ（2本のV溝の中心距離=寸法e）が異なりますので併用はお奨めいたしません。
ベルトやプーリーの早期摩耗などのトラブルの原因となります。

その他、よくあるご質問はこちら

ネットショップのお取引について

お取引に便利なNBKのネットショップをご利用ください。24時間・365日、ご注文いただけます。
在庫品については、営業日の14:00までのご注文は当日出荷いたします。
※ご注文商品の種類、数量、ご注文日時等によって出荷日が変更になる場合があります。
ネットショップの送料につきましては、ネットショップガイド「送料について」をご覧ください。

品番：原動側プーリー	{{{PulleyTypeNumber_X}}}
品番：従動側プーリー	{{{PulleyTypeNumber_Y}}}
品番：使用ベルト	{{{BeltItemNumber}}}
軸間距離(mm)	{{{C}}}({{{ShaftDistanceMin_Min}}} {{{ShaftDistanceMin_Max}}})

Ls：スパン長さ(mm)	{{{Ls}}}
σ：たわみ(mm)	{{{Swag}}}
Fσ：たわみ荷重[最大](N)	{{{LoadSwag_Max}}}
Fσ：たわみ荷重[最小](N)	{{{LoadSwag_Min}}}

負荷動力(kW)	{{{inputLoadPower}}}
負荷補正係数	{{{inputLoadCorrectionFactor}}}
設計動力(kW)	{{{Pd}}}
実負荷補正係数	{{{CalcLoadCorrectionFactor}}}
回転比	{{{SpeedRatioFromPulleyCallNumberCalculateValue}}}
原動軸回転数(min^-1)	{{{inputDrivingShaftRotate}}}
従動軸回転数(min^-1)	{{{CalculateDrivenShaftRotate}}}

接触角(°)	{{{ContactAngle}}}
補正伝動容量(kW)	{{{Pc}}}
ベルト速度(m/s)	{{{MiniPulleyBeltSpeed}}}
初張力(N)	{{{Fo}}}
静軸荷重[最大](N)	{{{StaticLoad_Max}}}
静軸荷重[最小](N)	{{{StaticLoad_Min}}}
動軸荷重(N)	{{{DynamicLoad}}}

使用機械		原動機
		最大出力が定格の300%以下のもの			最大出力が定格の300%を超えるもの
		交流モータ（標準モータ、同期モータ）直流モータ（分巻）２シリンダ以上のエンジン			特殊モータ(高トルク) 直流モータ(直巻) 単シリンダエンジン、ラインシャフトまたはクラッチによる運転
		運転時間			運転時間
		断続時間 1日 3～ 5 時間使用	断続時間 1日 8～10 時間使用	断続時間 1日16～24 時間使用	断続時間 1日 3～ 5 時間使用	普通時間 1日 8～10 時間使用	連続時間 1日16～24 時間使用
負荷変動微小	かき混ぜ機(流体) 送風機(7.5kW以下) 遠心ポンプ遠心圧縮機軽荷重用コンベア
負荷変動小	ベルトコンベア（砂、穀物）、粉練り機送風機（7.5kWを超えるもの）発電機、ラインシャフト大型洗濯機・工作機械パンチ、プレス、せん断機、印刷機械回転ポンプ、回転・振動ふるい
負荷変動中	パケットエレベータ、励磁器、往復圧縮機コンベヤ（パケット、スクリュー）ハンーマミル、製紙用ミル、ピーターピストンポンプ、ルーツブロワ粉砕機、木工機械、繊維機械
負荷変動大	クラッシャミル（ボール、ロッド）ホイストゴム加工機（ロール、カレンダー、押出機）

写真
品名	Vプーリー用溝ゲージ	Vプーリー用溝ゲージ
品番	VMGU	VMG
特長	一体型 Vプーリー用溝ゲージ	Vプーリー用溝ゲージ
価格（税別）	3,770円～	6,290円～
CADダウンロード	CAD	CAD
仕様詳細	仕様詳細へ	仕様詳細へ
品番	VMGU-3V VMGU-5V VMGU-8V VMGU-A VMGU-B VMGU-C VMGU-D VMGU-SPA VMGU-SPB VMGU-SPZ	VMG-3V-36 VMG-3V-38 VMG-3V-40 VMG-3V-42 VMG-5V-38 VMG-5V-40 VMG-5V-42 VMG-8V-38 VMG-8V-40 VMG-8V-42 VMG-A-34 VMG-A-36 VMG-A-38 VMG-B-34 VMG-B-36 VMG-B-38 VMG-C-34 VMG-C-36 VMG-C-38 VMG-D-36 VMG-D-38 VMG-SPA-34 VMG-SPA-38 VMG-SPB-34 VMG-SPB-38 VMG-SPZ-34 VMG-SPZ-38
