形状図
寸法・CAD・価格
| 品番 | 溝形状 | 形状 | W | L | 質量 (g) |
価格 (円) |
税込 価格 |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|
| VMGU-A | A | 2 | 49.9 | 44.4 | 8.1 | 4,170 | 4,587 | カート | 在庫品 |
| VMGU-B | B | 2 | 62.9 | 55.6 | 12.9 | 4,170 | 4,587 | カート | 在庫品 |
| VMGU-C | C | 2 | 81.7 | 71.7 | 26.9 | 4,170 | 4,587 | カート | 在庫品 |
| VMGU-D | D | 1 | 45 | 79.6 | 20.4 | 3,770 | 4,147 | カート | 在庫品 |
| VMGU-3V | 3V | 3 | 51.8 | 51.8 | 10.1 | 4,410 | 4,851 | カート | 在庫品 |
| VMGU-5V | 5V | 2 | 64.1 | 57.1 | 12.8 | 4,170 | 4,587 | カート | 在庫品 |
| VMGU-8V | 8V | 2 | 94.1 | 89.6 | 38.8 | 4,170 | 4,587 | カート | 在庫品 |
| VMGU-SPZ | SPZ | 1 | 30 | 41.6 | 6.7 | 3,770 | 4,147 | カート | 在庫品 |
| VMGU-SPA | SPA | 1 | 30 | 47.1 | 7.3 | 3,770 | 4,147 | カート | 在庫品 |
| VMGU-SPB | SPB | 1 | 30 | 54.6 | 8.4 | 3,770 | 4,147 | カート | 在庫品 |
追加工
現在の品番
| 品番 | 軸穴径 | 加工記号 | 軸穴の寸法 許容差 ヘルプ |
キー溝 ヘルプ | 止めねじ | 打ち込み 方向 |
価格(円・税別) | 個数 | ご購入 |
|---|---|---|---|---|---|---|---|---|---|
| φ | カート |
- 押しねじ穴加工（加工タイプBNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
- 加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
- 軸穴径、加工記号、軸穴寸法の許容差、キー溝を指定してください。
- 価格・ご購入数を確認してから「カートへ」をクリックしてください。
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
正しい使い方 ここがポイント！
材質・仕上げ
| VMGU | |
|---|---|
| 本体 | SUS304 |
特長

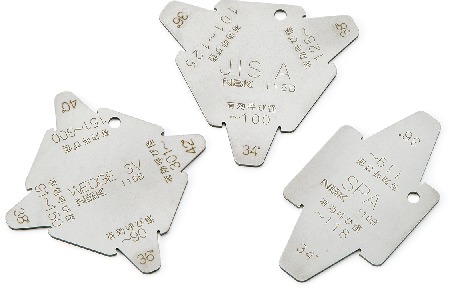

- プーリーV溝部の摩耗を確認するためのゲージです。
- 溝形状ごとのすべての溝角度に対応した一体型のゲージです。
- それぞれのゲージ部には対応するプーリー呼び径を表示しています。
- 伝動効率向上のために早期交換をお奨めします。
- SPC型やM型の溝ゲージは特殊品として製作できる場合があります。コンタクトセンターへお問い合わせください。
使用方法
下図のように、V溝側面とゲージの隙間を確認してください。摩耗限度は片側で0.8mmです。ゲージのA部は0.8mmですので、目視確認の目安にしてください。
新品のプーリーにゲージをあてたとき、ゲージとプーリー外周およびV溝底には隙間があく形状です。
