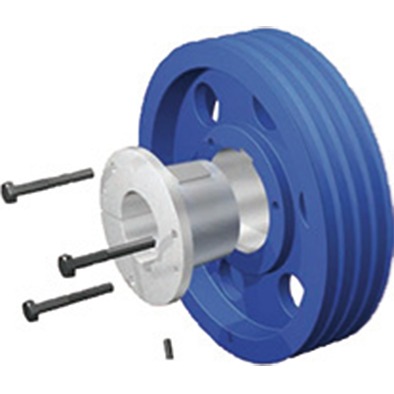

写真 イソメック<sup>®</sup>ブッシング タイプ1 イソメック<sup>®</sup>ブッシング タイプ2 イソメック<sup>®</sup>ブッシング タイプ3 イソメック<sup>®</sup>ブッシング タイプ3 イソメック<sup>®</sup>ブッシング・ボルトオンハブ イソメック<sup>®</sup>ブッシングアダプタ
品番 TYPE1 TYPE2 TYPE3-3a TYPE3-3b BH AD
品名 イソメック®ブッシング タイプ1 イソメック®ブッシング タイプ2 イソメック®ブッシング タイプ3 イソメック®ブッシング タイプ3 イソメック®ブッシング・ボルトオンハブ イソメック®ブッシングアダプタ
特長 イソメックブッシングシステム
取りつけ簡単
大きな締結力
イソメックブッシングシステム
取りつけ簡単
大きな締結力
イソメックブッシングシステム
取りつけ簡単
大きな締結力
イソメックブッシングシステム
取りつけ簡単
大きな締結力
回転体にボルト締結で, イソメックブッシング利用可能 回転体にストレート穴加工で, イソメックブッシング利用可能
価格 1,250円~ 7,210円~ 40,900円~ 40,900円~ 3,870円~ 2,770円~

ブッシング品番とタイプ一覧

ブッシング品番 TYPE
1108 1
1210 1
1310 1
1610 1
1615 1
2012 1
2517 1
3020 1
3526 2
4036 2
4445 2
5568 2
ブッシング品番 軸穴径 TYPE
S1 48~80 3a
85~100 3b
U0 65~100 3a
110~130 3b
U1 65~100 3a
110~130 3b
W1 90~150 3a
160~190 3b

JIS V プーリー

商品規格はJIS B 1854に準拠。JIS規格サイズ281機種に独自に369機種を加え、合計650機種を標準化。 ローエッジコグベルト対応の小径プーリーも標準化。

ウェッジ プーリー

商品規格はJIS B 1855に準拠。JIS規格サイズ261機種に独自に230機種を加え、合計491機種を標準化ローエッジコグベルト対応の小径プーリーも標準化。

イソメック® SP プーリー

イソメック®ブッシングシステムの採用により、軸穴・キー溝加工などの追加工はいっさい不要。
シャフトへの着脱・位置決めが簡単にしかもスピーディに行えます。

標準 V プーリー

日本で最大の使用実績。高い信頼性を実証しています。
高品質・高バランス精度の完成されたVプーリーです。

イソメック® ポリドライブ プーリー

Vベルト伝動と平ベルト伝動の特長を併せもった新しい伝動技術。高速・高動力、軽量・コンパクト、スムーズなトラッキング。メカトロニクス対応の高効率伝動システムです。
イソメック®ブッシングシステムの採用により、軸穴・キー溝加工などの追加工はいっさい不要。シャフトへの着脱・位置決めが簡単にしかもスピーディに行えます。

変速プーリー

回転比の微妙な調整が可能な機種17種類を標準化。簡単・確実。
従動側プーリーにはNBK標準品が利用できます。軸穴完成品です。

イソメック® ブッシング

安全で確実な締結システムです。設計変更への対応が容易です。納期短縮・在庫削減などの効果があります。
欧米主要メーカーと同一規格。互換性があります。あらゆる回転伝動機器に適用できます。
