  • リニアクランパ・ズィー®（リニアガイド用ブレーキ・クランプ機構）

KWH/リニアクランパ・ズィー - 油圧 - 常時開

Clamping Elements for Linear Guideways

安全上の注意用語説明取りつけ・メンテナンス試験データトラブルシューティング

  • 常時開
  • 油圧タイプ
KWH_Cリニアクランパ・ズィー - 油圧 - 常時開

形状図

KWHリニアクランパ・ズィー - 油圧 - 常時開寸法図

クランプ部の形状は品番により異なります。各品番の形状は、CADデータをご確認ください。

寸法・CAD・価格

単位 : mm

品番 シール A A1 B＊2 B2 B3 G G1 L1 L2 H1 H2 G2＊3 G3＊4 保持力
(N)＊1		 質量
(kg)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KWH-2501-AS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.04 - - CAD 見積り 非在庫品
KWH-2501-AS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.09 - - CAD 見積り 非在庫品
KWH-2501-BS1 なし 70 57 116 45 45 G1/8 M8 10 9.5 5.8 9 6.8 M6 1600 0.93 - - CAD 見積り 非在庫品
KWH-2501-BS1-A あり 70 57 116 45 45 G1/8 M8 10 9.5 5.8 9 6.8 M6 1600 0.98 - - CAD 見積り 非在庫品
KWH-2501-CS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.03 - - CAD 見積り 非在庫品
KWH-2501-CS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.09 - - CAD 見積り 非在庫品
KWH-2501-ES1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.05 - - CAD 見積り 非在庫品
KWH-2501-ES1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.11 - - CAD 見積り 非在庫品
KWH-2501-IS1 なし 70 57 116 45 45 G1/8 M8 10 9.5 7.7 9 6.8 M6 1600 0.98 - - CAD 見積り 非在庫品
KWH-2501-IS1-A あり 70 57 116 45 45 G1/8 M8 10 9.5 7.7 9 6.8 M6 1600 1.03 - - CAD 見積り 非在庫品
KWH-2502-AS1 なし 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.05 - - CAD 見積り 非在庫品
KWH-2502-AS1-A あり 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.1 - - CAD 見積り 非在庫品
KWH-2502-BS1 なし 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.06 - - CAD 見積り 非在庫品
KWH-2502-BS1-A あり 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.13 - - CAD 見積り 非在庫品
KWH-2502-DS1 なし 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.06 - - CAD 見積り 非在庫品
KWH-2502-DS1-A あり 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.14 - - CAD 見積り 非在庫品
KWH-2503-AS1 なし 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.06 - - CAD 見積り 非在庫品
KWH-2503-AS1-A あり 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.14 - - CAD 見積り 非在庫品
KWH-2504-BS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.01 - - CAD 見積り 非在庫品
KWH-2504-BS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - - CAD 見積り 非在庫品
KWH-2504-DS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.01 - - CAD 見積り 非在庫品
KWH-2504-FS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - - CAD 見積り 非在庫品
KWH-2504-FS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.14 - - CAD 見積り 非在庫品
KWH-2505-AS1 なし 70 57 107.8 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.08 - - CAD 見積り 非在庫品
KWH-2505-AS1-A あり 70 57 107.8 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.14 - - CAD 見積り 非在庫品
KWH-2505-AS2 なし 48 35 101.8 50 50 G1/8 M6 10 8 8 8 - - 1600 0.74 - - CAD 見積り 非在庫品
KWH-2505-AS2-A あり 48 35 101.8 50 50 G1/8 M6 10 8 8 8 - - 1600 0.8 - - CAD 見積り 非在庫品
KWH-2505-AS3 なし 48 35 101.8 50 50 G1/8 M6 10 12 12 12 - - 1600 0.86 - - CAD 見積り 非在庫品
KWH-2505-AS3-A あり 48 35 101.8 50 50 G1/8 M6 10 12 12 12 - - 1600 0.92 - - CAD 見積り 非在庫品
KWH-2505-BS1 なし 70 57 105 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.12 - - CAD 見積り 非在庫品
KWH-2505-BS1-A あり 70 57 105 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.18 - - CAD 見積り 非在庫品
KWH-2505-BS3 なし 48 35 100 50 50 G1/8 M6 10 12 12 12 - - 1600 0.86 - - CAD 見積り 非在庫品
KWH-2505-BS3-A あり 48 35 100 50 50 G1/8 M6 10 12 12 12 - - 1600 0.94 - - CAD 見積り 非在庫品
KWH-2510-AS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.01 - - CAD 見積り 非在庫品
KWH-2510-AS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - - CAD 見積り 非在庫品
KWH-2510-BS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.05 - - CAD 見積り 非在庫品
KWH-2510-BS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.11 - - CAD 見積り 非在庫品
KWH-2510-DS1 なし 70 57 103.6 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.01 - - CAD 見積り 非在庫品
KWH-2510-DS1-A あり 70 57 106 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.06 - - CAD 見積り 非在庫品
KWH-2512-ES1 なし 70 57 106 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.04 - - CAD 見積り 非在庫品
KWH-2512-ES1-A あり 70 57 106 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.09 - - CAD 見積り 非在庫品
KWH-3001-AS1 なし 90 72 119.7 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.8 - - CAD 見積り 非在庫品
KWH-3001-AS1-A あり 90 72 119.7 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.9 - - CAD 見積り 非在庫品
KWH-3001-BS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.56 - - CAD 見積り 非在庫品
KWH-3001-BS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.68 - - CAD 見積り 非在庫品
KWH-3001-CS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - - CAD 見積り 非在庫品
KWH-3001-CS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.99 - - CAD 見積り 非在庫品
KWH-3001-ES1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.79 - - CAD 見積り 非在庫品
KWH-3001-ES1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.09 - - CAD 見積り 非在庫品
KWH-3001-IS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.66 - - CAD 見積り 非在庫品
KWH-3001-IS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 2.09 - - CAD 見積り 非在庫品
KWH-3002-AS1 なし 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.81 - - CAD 見積り 非在庫品
KWH-3002-AS1-A あり 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.01 - - CAD 見積り 非在庫品
KWH-3002-BS1 なし 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.82 - - CAD 見積り 非在庫品
KWH-3002-BS1-A あり 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.02 - - CAD 見積り 非在庫品
KWH-3002-BS2 なし 60 40 115 60 60 G1/8 M8 10 12 11 11 - - 3000 1.32 - - CAD 見積り 非在庫品
KWH-3002-BS2-A あり 60 40 115 60 60 G1/8 M8 10 12 11 11 - - 3000 1.79 - - CAD 見積り 非在庫品
KWH-3004-AS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.84 - - CAD 見積り 非在庫品
KWH-3004-AS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.2 - - CAD 見積り 非在庫品
KWH-3004-BS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.86 - - CAD 見積り 非在庫品
KWH-3004-BS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.14 - - CAD 見積り 非在庫品
KWH-3004-FS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.97 - - CAD 見積り 非在庫品
KWH-3004-FS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.32 - - CAD 見積り 非在庫品
KWH-3005-AS1 なし 90 72 115 52 44 G1/8 M10 - 10.5 8 11 8.6 M8 3000 1.86 - - CAD 見積り 非在庫品
KWH-3005-AS1-A あり 90 72 115 52 44 G1/8 M10 - 10.5 8 11 8.6 M8 3000 2.46 - - CAD 見積り 非在庫品
KWH-3005-AS2 なし 60 40 115 60 60 G1/8 M8 10 9 8 8 - - 3000 1.23 - - CAD 見積り 非在庫品
KWH-3005-AS2-A あり 60 40 115 60 60 G1/8 M8 10 9 8 8 - - 3000 1.53 - - CAD 見積り 非在庫品
KWH-3005-AS3 なし 60 40 115 60 60 G1/8 M8 10 12 11 11 - - 3000 1.9 - - CAD 見積り 非在庫品
KWH-3005-AS3-A あり 60 40 115 60 60 G1/8 M8 10 12 11 11 - - 3000 2.2 - - CAD 見積り 非在庫品
KWH-3010-AS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.09 - - CAD 見積り 非在庫品
KWH-3010-AS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.59 - - CAD 見積り 非在庫品
KWH-3012-ES1 なし 90 72 121.1 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.91 - - CAD 見積り 非在庫品
KWH-3012-ES1-A あり 90 72 121.1 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.51 - - CAD 見積り 非在庫品
KWH-3012-FS1 なし 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.94 - - CAD 見積り 非在庫品
KWH-3012-FS1-A あり 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.54 - - CAD 見積り 非在庫品
KWH-3012-FS3 なし 60 40 128 60 60 G1/8 M8 10 12 11 11 - - 3000 1.5 - - CAD 見積り 非在庫品
KWH-3012-FS3-A あり 60 40 128 60 60 G1/8 M8 10 12 11 11 - - 3000 1.8 - - CAD 見積り 非在庫品
KWH-3014-AS1 なし 90 72 120.8 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - - CAD 見積り 非在庫品
KWH-3014-AS1-A あり 90 72 120.8 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.49 - - CAD 見積り 非在庫品
KWH-3014-FS1 なし 90 72 120 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.9 - - CAD 見積り 非在庫品
KWH-3501-AS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.58 - - CAD 見積り 非在庫品
KWH-3501-AS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.08 - - CAD 見積り 非在庫品
KWH-3501-BS1 なし 100 82 145 62 62 G1/8 M10 - 12 7 12 8.6 M8 4300 2.28 - - CAD 見積り 非在庫品
KWH-3501-BS1-A あり 100 82 145 62 62 G1/8 M10 - 12 7 12 8.6 M8 4300 2.78 - - CAD 見積り 非在庫品
KWH-3501-CS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.54 - - CAD 見積り 非在庫品
KWH-3501-CS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.04 - - CAD 見積り 非在庫品
KWH-3501-ES1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.58 - - CAD 見積り 非在庫品
KWH-3501-ES1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.08 - - CAD 見積り 非在庫品
KWH-3501-ES3 なし 70 50 137.7 72 72 G1/8 M8 - 18 13 13 - - 3500 2.58 - - CAD 見積り 非在庫品
KWH-3501-ES3-A あり 70 50 137.7 72 72 G1/8 M8 - 18 13 13 - - 3500 3.08 - - CAD 見積り 非在庫品
KWH-3501-IS1 なし 100 82 145 62 62 G1/8 M10 - 12 7 12 8.6 M8 4300 2.6 - - CAD 見積り 非在庫品
KWH-3501-IS1-A あり 100 82 145 62 62 G1/8 M10 - 12 7 12 8.6 M8 4300 3.1 - - CAD 見積り 非在庫品
KWH-3502-AS1 なし 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.58 - - CAD 見積り 非在庫品
KWH-3502-AS1-A あり 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.2 - - CAD 見積り 非在庫品
KWH-3502-BS1 なし 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.65 - - CAD 見積り 非在庫品
KWH-3502-BS1-A あり 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.15 - - CAD 見積り 非在庫品
KWH-3502-DS1 なし 100 82 138 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.63 - - CAD 見積り 非在庫品
KWH-3502-DS1-A あり 100 82 138 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.13 - - CAD 見積り 非在庫品
KWH-3502-DS3 なし 70 50 138 72 72 G1/8 M8 - 18 13 13 - - 3500 2.45 - - CAD 見積り 非在庫品
KWH-3502-DS3-A あり 70 50 138 72 72 G1/8 M8 - 18 13 13 - - 3500 3.05 - - CAD 見積り 非在庫品
KWH-3503-AS1 なし 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.63 - - CAD 見積り 非在庫品
KWH-3503-AS1-A あり 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.13 - - CAD 見積り 非在庫品
KWH-3503-AS3 なし 70 50 147 72 72 G1/8 M8 - 18 13 13 - - 3500 2.48 - - CAD 見積り 非在庫品
KWH-3503-AS3-A あり 70 50 147 72 72 G1/8 M8 - 18 13 13 - - 3500 2.98 - - CAD 見積り 非在庫品
KWH-3504-BS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.49 - - CAD 見積り 非在庫品
KWH-3504-BS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.66 - - CAD 見積り 非在庫品
KWH-3504-FS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.69 - - CAD 見積り 非在庫品
KWH-3504-FS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.19 - - CAD 見積り 非在庫品
KWH-3504-FS3 なし 70 50 135.4 72 72 G1/8 M8 - 18 13 13 - - 3500 2.3 - - CAD 見積り 非在庫品
KWH-3504-FS3-A あり 70 50 135.4 72 72 G1/8 M8 - 18 13 13 - - 3500 2.87 - - CAD 見積り 非在庫品
KWH-3505-AS1 なし 100 82 140 62 52 G1/8 M10 - 12 10.2 12 8.6 M8 5700 2.57 - - CAD 見積り 非在庫品
KWH-3505-AS1-A あり 100 82 140 62 52 G1/8 M10 - 12 10.2 12 8.6 M8 5700 3.17 - - CAD 見積り 非在庫品
KWH-3505-AS2 なし 70 50 133 72 72 G1/8 M8 - 12 13 13 - - 3500 1.89 - - CAD 見積り 非在庫品
KWH-3505-AS2-A あり 70 50 133 72 72 G1/8 M8 - 12 13 13 - - 3500 2.49 - - CAD 見積り 非在庫品
KWH-3505-AS3 なし 70 50 133 72 72 G1/8 M8 - 18 13 13 - - 3500 2.32 - - CAD 見積り 非在庫品
KWH-3505-AS3-A あり 70 50 133 72 72 G1/8 M8 - 18 13 13 - - 3500 2.92 - - CAD 見積り 非在庫品
KWH-3505-BS1 なし 100 82 135.2 62 52 G1/8 M10 - 12 11 12 8.6 M8 5700 2.61 - - CAD 見積り 非在庫品
KWH-3505-BS1-A あり 100 82 135.2 62 52 G1/8 M10 - 12 11 12 8.6 M8 5700 3.21 - - CAD 見積り 非在庫品
KWH-3505-BS3 なし 70 50 135.2 72 72 G1/8 M8 - 18 13 13 - - 3500 2.38 - - CAD 見積り 非在庫品
KWH-3505-BS3-A あり 70 50 135.2 72 72 G1/8 M8 - 18 13 13 - - 3500 2.98 - - CAD 見積り 非在庫品
KWH-3510-AS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.49 - - CAD 見積り 非在庫品
KWH-3510-AS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.99 - - CAD 見積り 非在庫品
KWH-3510-BS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.6 - - CAD 見積り 非在庫品
KWH-3510-BS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.2 - - CAD 見積り 非在庫品
KWH-3510-BS3 なし 70 50 134.7 72 72 G1/8 M8 - 18 13 13 - - 3500 2.45 - - CAD 見積り 非在庫品
KWH-3510-BS3-A あり 70 50 134.7 72 72 G1/8 M8 - 18 13 13 - - 3500 3.05 - - CAD 見積り 非在庫品
KWH-3512-ES1 なし 100 82 139.9 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.58 - - CAD 見積り 非在庫品
KWH-3512-ES1-A あり 100 82 139.9 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.08 - - CAD 見積り 非在庫品
KWH-3512-FS1 なし 100 82 138.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.62 - - CAD 見積り 非在庫品
KWH-3512-FS1-A あり 100 82 138.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.22 - - CAD 見積り 非在庫品
KWH-3514-AS1 なし 100 82 137.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.54 - - CAD 見積り 非在庫品
KWH-3514-AS1-A あり 100 82 137.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.04 - - CAD 見積り 非在庫品
KWH-4501-AS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.08 - - CAD 見積り 非在庫品
KWH-4501-AS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.68 - - CAD 見積り 非在庫品
KWH-4501-BS1 なし 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 4.18 - - CAD 見積り 非在庫品
KWH-4501-BS1-A あり 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 4.25 - - CAD 見積り 非在庫品
KWH-4501-CS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5 - - CAD 見積り 非在庫品
KWH-4501-CS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.24 - - CAD 見積り 非在庫品
KWH-4501-ES1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.08 - - CAD 見積り 非在庫品
KWH-4501-ES1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.38 - - CAD 見積り 非在庫品
KWH-4501-ES3 なし 86 60 172.2 80 80 G1/8 M10 - 24 18 18 - - 7400 4.5 - - CAD 見積り 非在庫品
KWH-4501-ES3-A あり 86 60 172.2 80 80 G1/8 M10 - 24 18 18 - - 7400 4.76 - - CAD 見積り 非在庫品
KWH-4501-IS1 なし 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 4.28 - - CAD 見積り 非在庫品
KWH-4501-IS1-A あり 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 4.58 - - CAD 見積り 非在庫品
KWH-4501-PS1 なし 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 5.08 - - CAD 見積り 非在庫品
KWH-4501-PS1-A あり 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 5.68 - - CAD 見積り 非在庫品
KWH-4502-AS1 なし 120 100 174 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.08 - - CAD 見積り 非在庫品
KWH-4502-AS1-A あり 120 100 174 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.36 - - CAD 見積り 非在庫品
KWH-4502-BS1 なし 120 100 177.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.51 - - CAD 見積り 非在庫品
KWH-4502-BS1-A あり 120 100 177.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 6.01 - - CAD 見積り 非在庫品
KWH-4502-DS1 なし 120 100 179 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.27 - - CAD 見積り 非在庫品
KWH-4502-DS1-A あり 120 100 179 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.61 - - CAD 見積り 非在庫品
KWH-4503-AS1 なし 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.19 - - CAD 見積り 非在庫品
KWH-4503-AS1-A あり 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.5 - - CAD 見積り 非在庫品
KWH-4503-AS3 なし 86 60 184 80 80 G1/8 M10 - 24 18 18 - - 7400 4.59 - - CAD 見積り 非在庫品
KWH-4503-AS3-A あり 86 60 184 80 80 G1/8 M10 - 24 18 18 - - 7400 4.89 - - CAD 見積り 非在庫品
KWH-4504-BS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.17 - - CAD 見積り 非在庫品
KWH-4504-BS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.37 - - CAD 見積り 非在庫品
KWH-4504-DS1 なし 120 100 174 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.75 - - CAD 見積り 非在庫品
KWH-4504-DS1-A あり 120 100 174 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.96 - - CAD 見積り 非在庫品
KWH-4504-FS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.23 - - CAD 見積り 非在庫品
KWH-4504-FS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.49 - - CAD 見積り 非在庫品
KWH-4505-AS1 なし 120 100 177 80 60 G1/8 M12 - 15 12.4 15 10.5 M10 9900 5.03 - - CAD 見積り 非在庫品
KWH-4505-AS1-A あり 120 100 177 80 60 G1/8 M12 - 15 12.4 15 10.5 M10 9900 5.63 - - CAD 見積り 非在庫品
KWH-4505-AS2 なし 86 60 170 80 80 G1/8 M10 - 15 15 15 - - 7400 3.71 - - CAD 見積り 非在庫品
KWH-4505-AS2-A あり 86 60 170 80 80 G1/8 M10 - 15 15 15 - - 7400 4.21 - - CAD 見積り 非在庫品
KWH-4505-AS3 なし 86 60 170 80 80 G1/8 M10 - 24 18 18 - - 7400 4.72 - - CAD 見積り 非在庫品
KWH-4505-AS3-A あり 86 60 170 80 80 G1/8 M10 - 24 18 18 - - 7400 5.22 - - CAD 見積り 非在庫品
KWH-4505-BS1 なし 120 100 174 80 60 G1/8 M12 - 15 13.5 15 10.5 M10 9900 5.09 - - CAD 見積り 非在庫品
KWH-4505-BS1-A あり 120 100 174 80 60 G1/8 M12 - 15 13.5 15 10.5 M10 9900 5.59 - - CAD 見積り 非在庫品
KWH-4505-BS3 なし 86 60 174 80 80 G1/8 M10 - 24 18 18 - - 7400 4.79 - - CAD 見積り 非在庫品
KWH-4505-BS3-A あり 86 60 174 80 80 G1/8 M10 - 24 18 18 - - 7400 5.29 - - CAD 見積り 非在庫品
KWH-4510-AS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.91 - - CAD 見積り 非在庫品
KWH-4510-AS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.14 - - CAD 見積り 非在庫品
KWH-4510-BS1 なし 120 100 173 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.14 - - CAD 見積り 非在庫品
KWH-4510-BS1-A あり 120 100 173 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.36 - - CAD 見積り 非在庫品
KWH-4512-ES1 なし 120 100 173.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.13 - - CAD 見積り 非在庫品
KWH-4512-ES1-A あり 120 100 173.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.44 - - CAD 見積り 非在庫品
KWH-4512-FS1 なし 120 100 172.8 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.18 - - CAD 見積り 非在庫品
KWH-4512-FS1-A あり 120 100 172.8 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.43 - - CAD 見積り 非在庫品
KWH-4514-AS1 なし 120 100 174.3 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.03 - - CAD 見積り 非在庫品
KWH-4514-AS1-A あり 120 100 174.3 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.28 - - CAD 見積り 非在庫品
KWH-4514-CS1 なし 120 100 177 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.9 - - CAD 見積り 非在庫品
KWH-4514-CS1-A あり 120 100 177 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.2 - - CAD 見積り 非在庫品
KWH-4514-ES1 なし 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.8 - - CAD 見積り 非在庫品
KWH-4514-ES1-A あり 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.07 - - CAD 見積り 非在庫品
KWH-4514-ES3 なし 86 60 172.2 80 80 G1/8 M10 - 24 18 18 - - 7400 4.5 - - CAD 見積り 非在庫品
KWH-4514-KS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.99 - - CAD 見積り 非在庫品
KWH-4514-KS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.07 - - CAD 見積り 非在庫品
KWH-5501-AS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.84 - - CAD 見積り 非在庫品
KWH-5501-AS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.14 - - CAD 見積り 非在庫品
KWH-5501-BS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 8.4 - - CAD 見積り 非在庫品
KWH-5501-BS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 8.9 - - CAD 見積り 非在庫品
KWH-5501-CS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.73 - - CAD 見積り 非在庫品
KWH-5501-CS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.05 - - CAD 見積り 非在庫品
KWH-5501-ES1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.88 - - CAD 見積り 非在庫品
KWH-5501-ES1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.18 - - CAD 見積り 非在庫品
KWH-5501-ES3 なし 100 75 201.2 95 95 G1/8 M12 - 26 19 19 - - 13700 7.4 - - CAD 見積り 非在庫品
KWH-5501-ES3-A あり 100 75 201.2 95 95 G1/8 M12 - 26 19 19 - - 13700 7.68 - - CAD 見積り 非在庫品
KWH-5501-IS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 7.03 - - CAD 見積り 非在庫品
KWH-5501-IS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 7.32 - - CAD 見積り 非在庫品
KWH-5501-PS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 7.29 - - CAD 見積り 非在庫品
KWH-5501-PS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 7.59 - - CAD 見積り 非在庫品
KWH-5502-AS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.82 - - CAD 見積り 非在庫品
KWH-5502-AS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.17 - - CAD 見積り 非在庫品
KWH-5502-BS1 なし 140 116 199.6 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.1 - - CAD 見積り 非在庫品
KWH-5502-BS1-A あり 140 116 199.6 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.5 - - CAD 見積り 非在庫品
KWH-5502-DS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.14 - - CAD 見積り 非在庫品
KWH-5502-DS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.57 - - CAD 見積り 非在庫品
KWH-5502-DS3 なし 100 75 210 95 95 G1/8 M12 - 26 19 19 - - 13700 7.61 - - CAD 見積り 非在庫品
KWH-5502-DS3-A あり 100 75 210 95 95 G1/8 M12 - 26 19 19 - - 13700 8.04 - - CAD 見積り 非在庫品
KWH-5503-AS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.03 - - CAD 見積り 非在庫品
KWH-5503-AS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.41 - - CAD 見積り 非在庫品
KWH-5503-AS3 なし 100 75 215 95 95 G1/8 M12 - 26 19 19 - - 13700 6.95 - - CAD 見積り 非在庫品
KWH-5503-AS3-A あり 100 75 215 95 95 G1/8 M12 - 26 19 19 - - 13700 7.33 - - CAD 見積り 非在庫品
KWH-5504-BS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.57 - - CAD 見積り 非在庫品
KWH-5504-BS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.83 - - CAD 見積り 非在庫品
KWH-5504-FS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8 - - CAD 見積り 非在庫品
KWH-5504-FS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.23 - - CAD 見積り 非在庫品
KWH-5505-AS1 なし 140 116 201 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.94 - - CAD 見積り 非在庫品
KWH-5505-AS1-A あり 140 116 201 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.04 - - CAD 見積り 非在庫品
KWH-5505-AS2 なし 100 75 200 95 95 G1/8 M12 - 16 20.8 18 - - 13700 5.74 - - CAD 見積り 非在庫品
KWH-5505-AS2-A あり 100 75 200 95 95 G1/8 M12 - 16 20.8 18 - - 13700 5.84 - - CAD 見積り 非在庫品
KWH-5505-AS3 なし 100 75 200 95 95 G1/8 M12 - 26 19 19 - - 13700 7.17 - - CAD 見積り 非在庫品
KWH-5505-AS3-A あり 100 75 200 95 95 G1/8 M12 - 26 19 19 - - 13700 7.28 - - CAD 見積り 非在庫品
KWH-5505-BS1 なし 140 116 204 95 70 G1/8 M14 - 16 13.7 18 12.5 M12 13700 8.1 - - CAD 見積り 非在庫品
KWH-5505-BS1-A あり 140 116 204 95 70 G1/8 M14 - 16 13.7 18 12.5 M12 13700 8.24 - - CAD 見積り 非在庫品
KWH-5505-BS2 なし 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 5.73 - - CAD 見積り 非在庫品
KWH-5505-BS2-A あり 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 5.93 - - CAD 見積り 非在庫品
KWH-5505-BS3 なし 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 7.54 - - CAD 見積り 非在庫品
KWH-5505-BS3-A あり 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 7.94 - - CAD 見積り 非在庫品
KWH-5510-AS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.57 - - CAD 見積り 非在庫品
KWH-5510-AS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.97 - - CAD 見積り 非在庫品
KWH-5510-BS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.96 - - CAD 見積り 非在庫品
KWH-5510-BS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.25 - - CAD 見積り 非在庫品
KWH-5510-BS3 なし 100 75 202 95 95 G1/8 M12 - 26 19 19 - - 13700 7.76 - - CAD 見積り 非在庫品
KWH-5512-FS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.95 - - CAD 見積り 非在庫品
KWH-5512-FS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.27 - - CAD 見積り 非在庫品
KWH-5512-FS3 なし 100 75 207.2 95 95 G1/8 M12 - 26 19 19 - - 13700 7.49 - - CAD 見積り 非在庫品
KWH-5512-FS3-A あり 100 75 207.2 95 95 G1/8 M12 - 26 19 19 - - 13700 7.8 - - CAD 見積り 非在庫品
KWH-5514-ES1 なし 140 116 203.4 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.84 - - CAD 見積り 非在庫品
KWH-5514-ES1-A あり 140 116 203.4 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.36 - - CAD 見積り 非在庫品
KWH-5514-GS1 なし 140 116 202 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.4 - - CAD 見積り 非在庫品
KWH-5514-GS1-A あり 140 116 202 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.71 - - CAD 見積り 非在庫品
KWH-5515-AS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.84 - - CAD 見積り 非在庫品
KWH-5515-AS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.04 - - CAD 見積り 非在庫品
KWH-5515-BS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.84 - - CAD 見積り 非在庫品
KWH-5515-BS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.14 - - CAD 見積り 非在庫品
KWH-6501-AS1 なし 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.13 - - CAD 見積り 非在庫品
KWH-6501-AS1-A あり 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.64 - - CAD 見積り 非在庫品
KWH-6501-BS1 なし 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.08 - - CAD 見積り 非在庫品
KWH-6501-BS1-A あり 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.45 - - CAD 見積り 非在庫品
KWH-6501-CS1 なし 170 142 244.2 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.92 - - CAD 見積り 非在庫品
KWH-6501-CS1-A あり 170 142 244.2 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.47 - - CAD 見積り 非在庫品
KWH-6501-ES1 なし 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.02 - - CAD 見積り 非在庫品
KWH-6501-ES1-A あり 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.63 - - CAD 見積り 非在庫品
KWH-6501-FS1 なし 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.01 - - CAD 見積り 非在庫品
KWH-6501-FS1-A あり 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.22 - - CAD 見積り 非在庫品
KWH-6501-IS1 なし 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.08 - - CAD 見積り 非在庫品
KWH-6501-IS1-A あり 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.19 - - CAD 見積り 非在庫品
KWH-6501-PS1 なし 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 16.48 - - CAD 見積り 非在庫品
KWH-6501-PS1-A あり 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 16.68 - - CAD 見積り 非在庫品
KWH-6502-DS1 なし 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.48 - - CAD 見積り 非在庫品
KWH-6502-DS1-A あり 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.11 - - CAD 見積り 非在庫品
KWH-6503-AS1 なし 170 142 257 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.29 - - CAD 見積り 非在庫品
KWH-6503-AS1-A あり 170 142 257 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.59 - - CAD 見積り 非在庫品
KWH-6503-AS3 なし 126 76 257 120 120 G1/4 M16 - 20 21 21 - - 22700 11.93 - - CAD 見積り 非在庫品
KWH-6503-AS3-A あり 126 76 257 120 120 G1/4 M16 - 20 21 21 - - 22700 13.11 - - CAD 見積り 非在庫品
KWH-6504-BS1 なし 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.55 - - CAD 見積り 非在庫品
KWH-6504-BS1-A あり 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.12 - - CAD 見積り 非在庫品
KWH-6504-FS1 なし 170 142 251 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.51 - - CAD 見積り 非在庫品
KWH-6504-FS1-A あり 170 142 251 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.13 - - CAD 見積り 非在庫品
KWH-6504-FS3 なし 126 76 250.8 120 120 G1/4 M16 - 20 21 21 - - 22700 12.15 - - CAD 見積り 非在庫品
KWH-6504-FS3-A あり 126 76 250.8 120 120 G1/4 M16 - 20 21 21 - - 22700 12.77 - - CAD 見積り 非在庫品
KWH-6505-AS1 なし 170 142 256 110 82 G1/4 M16 - 20 14 23 14.5 M14 22700 16.79 - - CAD 見積り 非在庫品
KWH-6505-AS1-A あり 170 142 256 110 82 G1/4 M16 - 20 14 23 14.5 M14 22700 17.34 - - CAD 見積り 非在庫品
KWH-6505-AS2 なし 126 76 255 120 120 G1/4 M16 - 20 21 21 - - 22700 12.47 - - CAD 見積り 非在庫品
KWH-6505-AS2-A あり 126 76 255 120 120 G1/4 M16 - 20 21 21 - - 22700 13.02 - - CAD 見積り 非在庫品
KWH-6505-BS1 なし 170 142 245 110 82 G1/4 M16 - 20 21.5 23 14.5 M14 22700 16.96 - - CAD 見積り 非在庫品
KWH-6505-BS1-A あり 170 142 245 110 82 G1/4 M16 - 20 21.5 23 14.5 M14 22700 17.05 - - CAD 見積り 非在庫品
KWH-6505-BS2 なし 126 76 245.1 120 120 G1/4 M16 - 20 21 21 - - 22700 12.62 - - CAD 見積り 非在庫品
KWH-6505-BS2-A あり 126 76 245.1 120 120 G1/4 M16 - 20 21 21 - - 22700 12.82 - - CAD 見積り 非在庫品
KWH-6510-AS1 なし 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.55 - - CAD 見積り 非在庫品
KWH-6510-AS1-A あり 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.6 - - CAD 見積り 非在庫品
KWH-6510-BS1 なし 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.27 - - CAD 見積り 非在庫品
KWH-6510-BS1-A あり 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.74 - - CAD 見積り 非在庫品
KWH-6510-BS3 なし 126 76 246.2 120 120 G1/4 M16 - 20 21 21 - - 22700 12.62 - - CAD 見積り 非在庫品
KWH-6510-BS3-A あり 126 76 246.2 120 120 G1/4 M16 - 20 21 21 - - 22700 12.82 - - CAD 見積り 非在庫品
KWH-6512-FS1 なし 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.21 - - CAD 見積り 非在庫品
KWH-6512-FS1-A あり 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.79 - - CAD 見積り 非在庫品
KWH-6514-CS1 なし 170 142 252.2 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.85 - - CAD 見積り 非在庫品
KWH-6514-CS1-A あり 170 142 252.2 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.31 - - CAD 見積り 非在庫品
KWH-6514-ES1 なし 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.7 - - CAD 見積り 非在庫品
KWH-6514-ES1-A あり 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.03 - - CAD 見積り 非在庫品
KWH-6514-GS1 なし 170 142 245.6 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.13 - - CAD 見積り 非在庫品
KWH-6514-GS1-A あり 170 142 245.6 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.57 - - CAD 見積り 非在庫品
KWH-6515-AS1 なし 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.13 - - CAD 見積り 非在庫品
KWH-6515-AS1-A あり 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.33 - - CAD 見積り 非在庫品
KWH-6515-BS1 なし 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.13 - - CAD 見積り 非在庫品
KWH-6515-BS1-A あり 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.33 - - CAD 見積り 非在庫品

＊1：　最高使用圧力のときの値です。
＊2：　シールつきの寸法を記載しています。シールなしの寸法はCADデータをご確認ください。
＊3：　G1の内径です。
＊4：　下方向から固定する場合のねじの呼びです。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

構造

KWH_Cリニアクランパ・ズィー - 油圧 - 常時開


材質・仕上げ

KWH
本体 SCr415相当
無電解ニッケルメッキ
コンタクトセクション SCM440相当
表面処理なし
シール（オプション） NBR

特長

  • 油圧制御。
  • 超重荷重用。高精度ダイヤフラムの採用により、高い保持力を実現。
  • 保持力：1600N～46000N
  • 常時開（Normally Open）タイプです。
    油圧供給時：リニアガイドウェイのレールをクランプします。
    油圧開放時：クランプを開放します。

仕様

制御方式 油圧・常時開
最低使用圧力 レールの呼び：＃25・＃30----2MPa
レールの呼び：＃35～＃125----3MPa
最高使用圧力 レールの呼び：＃25・＃30----10MPa
レールの呼び：＃35～＃125----15MPa＊1
最高残圧力 0.15MPa
レスポンスタイム max. 0.04s
クランプ寿命＊2 1000万回
使用温度 -10℃～+70℃
適用レールの呼び ＃25～＃125

＊1：　レールの呼び#35、#45の品番末尾が”S3”または”S3-A”の場合、最高使用圧力は10MPaとなります。
＊2：　参考値であり、保証値ではありません。


取りつけ

ねじの呼び＊1 締めつけトルク
（N・m）
M6 9.5
M8 23
M10 46
M12 79
M14 125
M16 195
M20 340
M24 580
M27 855

＊1：　強度区分8.8以上のねじをご使用ください。
安全上の注意（ ⇒安全上の注意 ） 、設計における注意事項（ ⇒設計における注意事項 ） 、取りつけ手順（ ⇒取りつけ手順 ） を事前にご確認ください。


取りつけ図

KWHリニアクランパ・ズィー - 油圧 - 常時開


配管

レールの呼び ねじの呼び 作動油量
（ℓ/サイクル）
＃25 G1/8 0.0006
＃30 G1/8 0.0007
＃35 G1/8 0.0011
＃45 G1/8 0.0018
＃55 G1/8 0.0024
＃65 G1/4 0.0038
＃85 G1/4 0.0048
＃100 G1/4 0.0056
＃125 G1/4 0.0076

保持力

本カタログに記載の保持力は、最高使用圧力のときの値です。
保持力は、使用圧力の範囲では圧力に比例します。

KWH_Cリニアクランパ・ズィー - 油圧 - 常時開


トラブルシューティング

不具合 理由  考えられる原因  解決策
クランパがクランプ状態にならない/クランプ力が不足している 動作圧力の不足 設定されている動作圧力がとても小さい 製品ページで指定されている値に従って最低使用圧力を設定してください。
エア(オイル)の漏れ,詰まり,配管の途中でせき止められている、電源の故障など エアバルブとクランパの間の配管を最短にしてください。
レスポンスタイムが長すぎる/クランパが開くまでに遅れがある オイルの供給不足 オイルバルブが小さすぎる 流量が大きいバルブを選定してください。
オイルバルブとクランパの間の配管が長すぎる エアバルブとクランパの間の配管を最短にしてください。
オイルの排出が不十分 オイルバルブとクランパの間の配管が長すぎる エアバルブとクランパの間の配管を最短にしてください。
オイル漏れ、オイルの不足 本体の外側から漏れている 内部のシールの位置がずれている 5秒以内にクランパを20回以上開閉させてください。
オイルコネクションから漏れている しっかりとオイルコネクションが接続されていない/配管が不良品である オイルコネクションと配管を確認し、必要な場合は交換してください。
部品の摩耗 クランパの寿命 クランパを交換してください。
保持力、保持トルクの不足 レールに適したクランパを使用していない クランパとレールの寸法公差が合っていない NBKサイトの選定ナビでクランパとレールが適合しているかを確認してください。
取りつけ先が十分な剛性を有していない クランパの取りつけ用の面の全面が、十分な剛性を持つテーブル･ベースなどと接する必要があります。
クランパが変形している 取りつけねじが緩んでいるか、強度区分が間違っている 技術データを確認してください。

商品品番一覧

KWH

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

リニアクランパ・ズィー®（リニアガイド用ブレーキ・クランプ機構）にはこのような商品があります

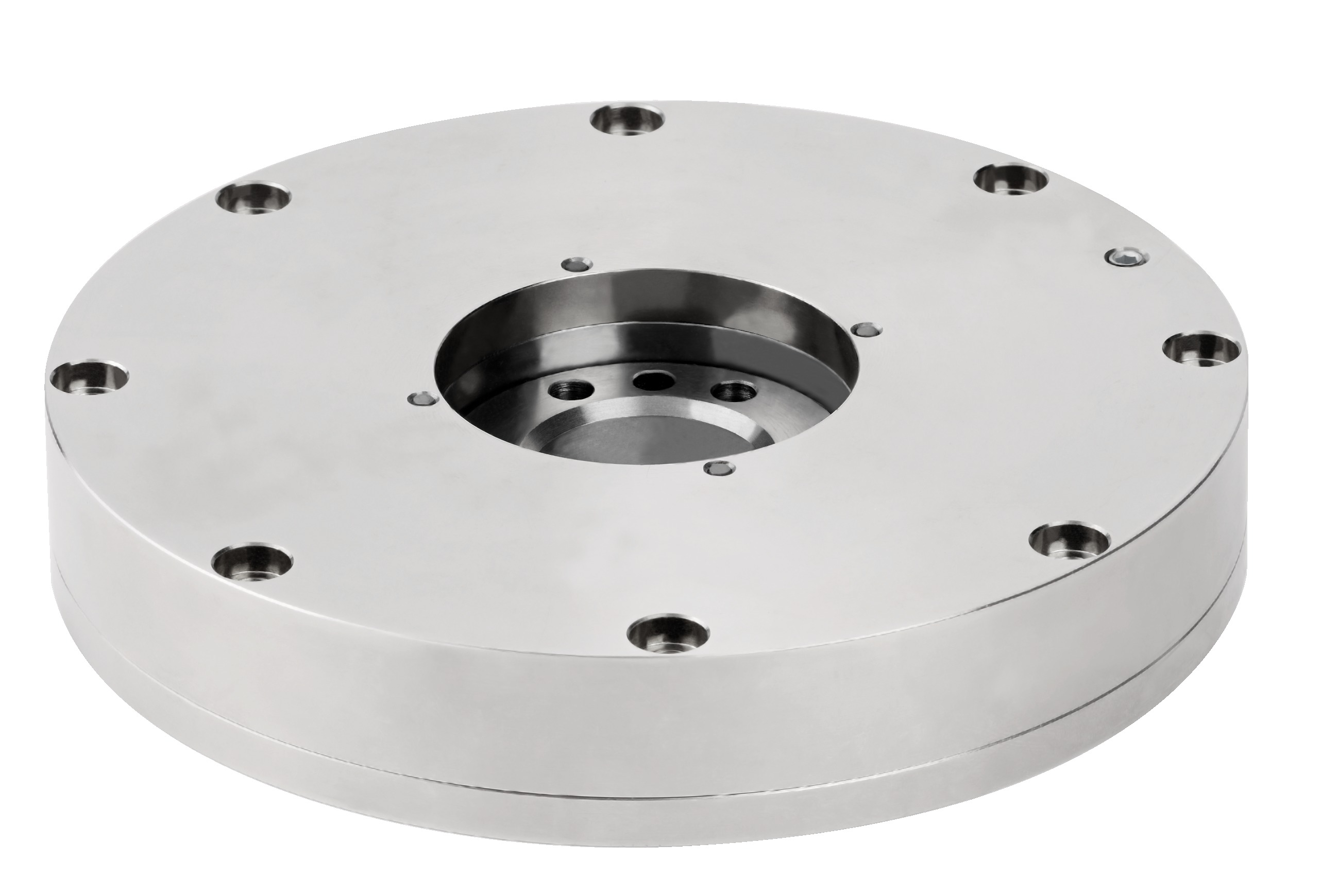

DKPS-04

品名

リニアクランパ・ズィー - 空気圧 - 常時閉 - 回転軸保持タイプ

品番

DKPS-04

特長

回転軸
トルクモーター用

TPS

品名

リニアクランパ・ズィー - 空気圧 - 常時閉 - 回転軸保持タイプ

品番

TPS

特長

回転軸
トルクモーター用

KBH

品名

リニアクランパ・ズィー - 油圧 - 常時開 - ブレーキ機構つき

品番

KBH

特長

ブレーキ機構つき

LBHS

品名

リニアクランパ・ズィー - 油圧 - 常時閉 - スリムタイプ - ブレーキ機構つき

品番

LBHS

特長

超重荷重用
ブレーキ機構つき

直動サポートにはこのような商品があります

コンパクトコンプレッサ

コンパクトコンプレッサ

高性能ショックアブソーバ・高性能エラストマストッパ

高性能ショックアブソーバ・高性能エラストマストッパ

アクチュエータブラケット

アクチュエータブラケット
