• リニアクランパ・ズィー®

KBH

リニアクランパ・ズィー - 油圧 - 常時開 - ブレーキ機構つき

Clamping Elements for Linear Guideways

  • ブレーキ機構つき
  • 常時開
  • 油圧タイプ

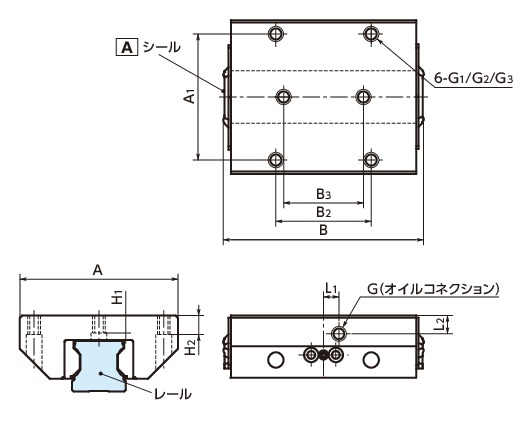

形状図

KBHリニアクランパ・ズィー - 油圧 - 常時開 - ブレーキ機構つき寸法図

クランプ部の形状は品番により異なります。各品番の形状は、CADデータをご確認ください。

寸法・CAD・価格

単位 : mm

品番 シール A A1 B*2 B2 B3 G G1 L1 L2 H1 H2 G2*3 G3*4 保持力
(N)*1
質量
(kg)
価格
(円)
CAD 標準品を購入 備考
KBH-2501-AS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.08 - CAD 見積り 非在庫
KBH-2501-AS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.09 - CAD 見積り 非在庫
KBH-2501-BS1 なし 70 57 116 45 45 G1/8 M8 10 9.5 7.7 9 6.8 M6 1600 1.07 - CAD 見積り 非在庫
KBH-2501-BS1-A あり 70 57 116 45 45 G1/8 M8 10 9.5 7.7 9 6.8 M6 1600 1.08 - CAD 見積り 非在庫
KBH-2501-CS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - CAD 見積り 非在庫
KBH-2501-CS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.08 - CAD 見積り 非在庫
KBH-2501-ES1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.09 - CAD 見積り 非在庫
KBH-2501-ES1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.1 - CAD 見積り 非在庫
KBH-2502-AS1 なし 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - CAD 見積り 非在庫
KBH-2502-AS1-A あり 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.08 - CAD 見積り 非在庫
KBH-2502-BS1 なし 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - CAD 見積り 非在庫
KBH-2502-BS1-A あり 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.08 - CAD 見積り 非在庫
KBH-2503-AS1 なし 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - CAD 見積り 非在庫
KBH-2503-AS1-A あり 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.08 - CAD 見積り 非在庫
KBH-2504-BS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - CAD 見積り 非在庫
KBH-2504-BS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.08 - CAD 見積り 非在庫
KBH-2504-FS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - CAD 見積り 非在庫
KBH-2504-FS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.08 - CAD 見積り 非在庫
KBH-2505-AS1 なし 70 57 107.8 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.13 - CAD 見積り 非在庫
KBH-2505-AS1-A あり 70 57 107.8 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.14 - CAD 見積り 非在庫
KBH-2505-BS1 なし 70 57 105 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.16 - CAD 見積り 非在庫
KBH-2505-BS1-A あり 70 57 105 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.17 - CAD 見積り 非在庫
KBH-2510-AS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - CAD 見積り 非在庫
KBH-2510-AS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.08 - CAD 見積り 非在庫
KBH-2510-BS1 なし 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.08 - CAD 見積り 非在庫
KBH-2510-BS1-A あり 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.11 - CAD 見積り 非在庫
KBH-2510-DS1 なし 70 57 103.6 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.1 - CAD 見積り 非在庫
KBH-2510-DS1-A あり 70 57 106 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.2 - CAD 見積り 非在庫
KBH-2512-ES1 なし 70 57 106 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.09 - CAD 見積り 非在庫
KBH-2514-AS1 なし 70 57 108 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 - CAD 見積り 非在庫
KBH-3001-AS1 なし 90 72 119.7 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.87 - CAD 見積り 非在庫
KBH-3001-AS1-A あり 90 72 119.7 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3001-BS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.87 - CAD 見積り 非在庫
KBH-3001-BS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.89 - CAD 見積り 非在庫
KBH-3001-CS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.87 - CAD 見積り 非在庫
KBH-3001-CS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3001-ES1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.88 - CAD 見積り 非在庫
KBH-3001-ES1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.91 - CAD 見積り 非在庫
KBH-3001-IS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.87 - CAD 見積り 非在庫
KBH-3001-IS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.89 - CAD 見積り 非在庫
KBH-3002-AS1 なし 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.87 - CAD 見積り 非在庫
KBH-3002-AS1-A あり 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3002-BS1 なし 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.87 - CAD 見積り 非在庫
KBH-3002-BS1-A あり 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3004-AS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.87 - CAD 見積り 非在庫
KBH-3004-AS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3004-BS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.87 - CAD 見積り 非在庫
KBH-3004-BS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3004-FS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.87 - CAD 見積り 非在庫
KBH-3004-FS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3010-AS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.87 - CAD 見積り 非在庫
KBH-3010-AS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3010-BS1 なし 90 72 118.1 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.88 - CAD 見積り 非在庫
KBH-3010-BS1-A あり 90 72 118.1 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.9 - CAD 見積り 非在庫
KBH-3012-CS1 なし 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.8 - CAD 見積り 非在庫
KBH-3012-CS1-A あり 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.1 - CAD 見積り 非在庫
KBH-3012-ES1 なし 90 72 121.1 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.87 - CAD 見積り 非在庫
KBH-3012-ES1-A あり 90 72 121.1 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3012-FS1 なし 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.8 - CAD 見積り 非在庫
KBH-3012-FS1-A あり 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 - CAD 見積り 非在庫
KBH-3012-FS3 なし 60 40 128 60 60 G1/8 M8 10 12 11 11 - - 3000 1.5 - CAD 見積り 非在庫
KBH-3012-FS3-A あり 60 40 128 60 60 G1/8 M8 10 12 11 11 - - 3000 1.89 - CAD 見積り 非在庫
KBH-3014-GS1 なし 90 72 119.7 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.09 - CAD 見積り 非在庫
KBH-3014-GS1-A あり 90 72 119.7 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.15 - CAD 見積り 非在庫
KBH-3501-AS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.68 - CAD 見積り 非在庫
KBH-3501-AS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.88 - CAD 見積り 非在庫
KBH-3501-BS1 なし 100 82 145 62 62 G1/8 M10 - 12 7 12 8.6 M8 4300 2.35 - CAD 見積り 非在庫
KBH-3501-BS1-A あり 100 82 145 62 62 G1/8 M10 - 12 7 12 8.6 M8 4300 2.4 - CAD 見積り 非在庫
KBH-3501-CS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.66 - CAD 見積り 非在庫
KBH-3501-CS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.69 - CAD 見積り 非在庫
KBH-3501-ES1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.7 - CAD 見積り 非在庫
KBH-3501-ES1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.72 - CAD 見積り 非在庫
KBH-3501-ES3 なし 70 50 137.7 72 72 G1/8 M8 - 18 13 13 - - 3500 2.35 - CAD 見積り 非在庫
KBH-3501-ES3-A あり 70 50 137.7 72 72 G1/8 M8 - 18 13 13 - - 3500 2.4 - CAD 見積り 非在庫
KBH-3502-AS1 なし 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.67 - CAD 見積り 非在庫
KBH-3502-AS1-A あり 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.73 - CAD 見積り 非在庫
KBH-3502-BS1 なし 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.75 - CAD 見積り 非在庫
KBH-3502-BS1-A あり 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.83 - CAD 見積り 非在庫
KBH-3503-AS1 なし 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.73 - CAD 見積り 非在庫
KBH-3503-AS1-A あり 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.83 - CAD 見積り 非在庫
KBH-3503-AS3 なし 70 50 147 72 72 G1/8 M8 - 18 13 13 - - 3500 2.35 - CAD 見積り 非在庫
KBH-3503-AS3-A あり 70 50 147 72 72 G1/8 M8 - 18 13 13 - - 3500 2.4 - CAD 見積り 非在庫
KBH-3504-BS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.58 - CAD 見積り 非在庫
KBH-3504-BS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.64 - CAD 見積り 非在庫
KBH-3504-FS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.74 - CAD 見積り 非在庫
KBH-3504-FS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.78 - CAD 見積り 非在庫
KBH-3504-FS3 なし 70 50 135.4 72 72 G1/8 M8 - 18 13 13 - - 3500 2.46 - CAD 見積り 非在庫
KBH-3504-FS3-A あり 70 50 135.4 72 72 G1/8 M8 - 18 13 13 - - 3500 2.66 - CAD 見積り 非在庫
KBH-3505-AS1 なし 100 82 140 62 52 G1/8 M10 - 12 10.2 12 8.6 M8 5700 2.68 - CAD 見積り 非在庫
KBH-3505-AS1-A あり 100 82 140 62 52 G1/8 M10 - 12 10.2 12 8.6 M8 5700 2.7 - CAD 見積り 非在庫
KBH-3505-BS1 なし 100 82 135.2 62 52 G1/8 M10 - 12 11 12 8.6 M8 5700 2.72 - CAD 見積り 非在庫
KBH-3505-BS1-A あり 100 82 135.2 62 52 G1/8 M10 - 12 11 12 8.6 M8 5700 2.76 - CAD 見積り 非在庫
KBH-3505-BS3 なし 70 50 135.2 72 72 G1/8 M8 - 18 13 13 - - 3500 2.5 - CAD 見積り 非在庫
KBH-3505-BS3-A あり 70 50 135.2 72 72 G1/8 M8 - 18 13 13 - - 3500 2.62 - CAD 見積り 非在庫
KBH-3510-AS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.58 - CAD 見積り 非在庫
KBH-3510-AS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.63 - CAD 見積り 非在庫
KBH-3510-BS1 なし 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.71 - CAD 見積り 非在庫
KBH-3510-BS1-A あり 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.76 - CAD 見積り 非在庫
KBH-3510-BS3 なし 70 50 134.7 72 72 G1/8 M8 - 18 13 13 - - 3500 2.51 - CAD 見積り 非在庫
KBH-3510-BS3-A あり 70 50 134.7 72 72 G1/8 M8 - 18 13 13 - - 3500 2.71 - CAD 見積り 非在庫
KBH-3512-ES1 なし 100 82 139.9 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.73 - CAD 見積り 非在庫
KBH-3512-ES1-A あり 100 82 139.9 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.83 - CAD 見積り 非在庫
KBH-3512-FS1 なし 100 82 138.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.73 - CAD 見積り 非在庫
KBH-3512-FS1-A あり 100 82 138.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.77 - CAD 見積り 非在庫
KBH-3514-AS1 なし 100 82 137.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.66 - CAD 見積り 非在庫
KBH-4501-AS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.2 - CAD 見積り 非在庫
KBH-4501-AS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.25 - CAD 見積り 非在庫
KBH-4501-CS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.13 - CAD 見積り 非在庫
KBH-4501-CS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.19 - CAD 見積り 非在庫
KBH-4501-ES1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.26 - CAD 見積り 非在庫
KBH-4501-ES1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.33 - CAD 見積り 非在庫
KBH-4501-ES3 なし 86 60 172.2 80 80 G1/8 M10 - 24 18 18 - - 7400 4.66 - CAD 見積り 非在庫
KBH-4501-ES3-A あり 86 60 172.2 80 80 G1/8 M10 - 24 18 18 - - 7400 4.74 - CAD 見積り 非在庫
KBH-4501-IS1 なし 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 4.4 - CAD 見積り 非在庫
KBH-4501-IS1-A あり 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 4.62 - CAD 見積り 非在庫
KBH-4501-PS1 なし 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 5.2 - CAD 見積り 非在庫
KBH-4501-PS1-A あり 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 5.25 - CAD 見積り 非在庫
KBH-4502-AS1 なし 120 100 174 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.21 - CAD 見積り 非在庫
KBH-4502-AS1-A あり 120 100 174 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.31 - CAD 見積り 非在庫
KBH-4502-BS1 なし 120 100 177.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.39 - CAD 見積り 非在庫
KBH-4502-BS1-A あり 120 100 177.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.51 - CAD 見積り 非在庫
KBH-4502-DS1 なし 120 100 179 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.6 - CAD 見積り 非在庫
KBH-4502-DS1-A あり 120 100 179 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.82 - CAD 見積り 非在庫
KBH-4503-AS1 なし 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.36 - CAD 見積り 非在庫
KBH-4503-AS1-A あり 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.48 - CAD 見積り 非在庫
KBH-4503-AS3 なし 86 60 184 80 80 G1/8 M10 - 24 18 18 - - 7400 4.91 - CAD 見積り 非在庫
KBH-4503-AS3-A あり 86 60 184 80 80 G1/8 M10 - 24 18 18 - - 7400 5.11 - CAD 見積り 非在庫
KBH-4504-BS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.02 - CAD 見積り 非在庫
KBH-4504-BS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.1 - CAD 見積り 非在庫
KBH-4504-FS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.13 - CAD 見積り 非在庫
KBH-4504-FS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.19 - CAD 見積り 非在庫
KBH-4505-AS1 なし 120 100 177 80 60 G1/8 M12 - 15 12.4 15 10.5 M10 9900 5.17 - CAD 見積り 非在庫
KBH-4505-AS1-A あり 120 100 177 80 60 G1/8 M12 - 15 12.4 15 10.5 M10 9900 5.23 - CAD 見積り 非在庫
KBH-4505-AS2 なし 86 60 170 80 80 G1/8 M10 - 15 15 15 - - 7400 3.85 - CAD 見積り 非在庫
KBH-4505-AS2-A あり 86 60 170 80 80 G1/8 M10 - 15 15 15 - - 7400 3.88 - CAD 見積り 非在庫
KBH-4505-BS1 なし 120 100 174 80 60 G1/8 M12 - 15 13.5 15 10.5 M10 9900 5.22 - CAD 見積り 非在庫
KBH-4505-BS1-A あり 120 100 174 80 60 G1/8 M12 - 15 13.5 15 10.5 M10 9900 5.25 - CAD 見積り 非在庫
KBH-4505-BS3 なし 86 60 174 80 80 G1/8 M10 - 24 18 18 - - 7400 4.92 - CAD 見積り 非在庫
KBH-4505-BS3-A あり 86 60 174 80 80 G1/8 M10 - 24 18 18 - - 7400 4.94 - CAD 見積り 非在庫
KBH-4510-AS1 なし 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.02 - CAD 見積り 非在庫
KBH-4510-AS1-A あり 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.07 - CAD 見積り 非在庫
KBH-4510-BS1 なし 120 100 173 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.29 - CAD 見積り 非在庫
KBH-4510-BS1-A あり 120 100 173 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.32 - CAD 見積り 非在庫
KBH-4510-BS3 なし 86 60 173 80 80 G1/8 M10 - 24 18 18 - - 7400 5.17 - CAD 見積り 非在庫
KBH-4512-ES1 なし 120 100 173.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.2 - CAD 見積り 非在庫
KBH-4512-ES1-A あり 120 100 173.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.25 - CAD 見積り 非在庫
KBH-4512-FS1 なし 120 100 172.8 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.43 - CAD 見積り 非在庫
KBH-4512-FS1-A あり 120 100 172.8 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.63 - CAD 見積り 非在庫
KBH-4512-FS3 なし 86 60 172.8 80 80 G1/8 M10 - 24 18 18 - - 7400 4.76 - CAD 見積り 非在庫
KBH-4512-FS3-A あり 86 60 172.8 80 80 G1/8 M10 - 24 18 18 - - 7400 4.82 - CAD 見積り 非在庫
KBH-4514-AS1 なし 120 100 174.3 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.27 - CAD 見積り 非在庫
KBH-4514-ES1 なし 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.9 - CAD 見積り 非在庫
KBH-4514-ES1-A あり 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.19 - CAD 見積り 非在庫
KBH-4515-BS1 なし 120 100 172.8 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.24 - CAD 見積り 非在庫
KBH-4515-BS1-A あり 120 100 172.8 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.27 - CAD 見積り 非在庫
KBH-5501-AS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.03 - CAD 見積り 非在庫
KBH-5501-AS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.13 - CAD 見積り 非在庫
KBH-5501-BS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 7.17 - CAD 見積り 非在庫
KBH-5501-BS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 7.23 - CAD 見積り 非在庫
KBH-5501-CS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.9 - CAD 見積り 非在庫
KBH-5501-CS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8 - CAD 見積り 非在庫
KBH-5501-ES1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.03 - CAD 見積り 非在庫
KBH-5501-ES1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.09 - CAD 見積り 非在庫
KBH-5501-IS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 8.29 - CAD 見積り 非在庫
KBH-5501-IS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 8.35 - CAD 見積り 非在庫
KBH-5501-PS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 8.03 - CAD 見積り 非在庫
KBH-5501-PS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 8.13 - CAD 見積り 非在庫
KBH-5502-AS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.03 - CAD 見積り 非在庫
KBH-5502-AS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.02 - CAD 見積り 非在庫
KBH-5502-DS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.3 - CAD 見積り 非在庫
KBH-5502-DS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.52 - CAD 見積り 非在庫
KBH-5503-AS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.2 - CAD 見積り 非在庫
KBH-5503-AS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.36 - CAD 見積り 非在庫
KBH-5503-AS3 なし 100 75 215 95 95 G1/8 M12 - 26 19 19 - - 13700 7.14 - CAD 見積り 非在庫
KBH-5503-AS3-A あり 100 75 215 95 95 G1/8 M12 - 26 19 19 - - 13700 7.29 - CAD 見積り 非在庫
KBH-5504-BS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.71 - CAD 見積り 非在庫
KBH-5504-BS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.81 - CAD 見積り 非在庫
KBH-5504-FS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.3 - CAD 見積り 非在庫
KBH-5504-FS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.42 - CAD 見積り 非在庫
KBH-5505-AS1 なし 140 116 201 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.1 - CAD 見積り 非在庫
KBH-5505-AS1-A あり 140 116 201 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.21 - CAD 見積り 非在庫
KBH-5505-BS1 なし 140 116 204 95 70 G1/8 M14 - 16 13.7 18 12.5 M12 13700 8.25 - CAD 見積り 非在庫
KBH-5505-BS1-A あり 140 116 204 95 70 G1/8 M14 - 16 13.7 18 12.5 M12 13700 8.39 - CAD 見積り 非在庫
KBH-5505-BS2 なし 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 5.73 - CAD 見積り 非在庫
KBH-5505-BS2-A あり 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 5.83 - CAD 見積り 非在庫
KBH-5505-BS3 なし 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 7.74 - CAD 見積り 非在庫
KBH-5505-BS3-A あり 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 7.94 - CAD 見積り 非在庫
KBH-5505-BS4 なし 165 140 200 95 95 G1/4 M12 - 16 19 19 - - 13700 8.1 - CAD 見積り 非在庫
KBH-5505-BS4-A あり 165 140 200 95 95 G1/4 M12 - 16 19 19 - - 13700 8.16 - CAD 見積り 非在庫
KBH-5510-BS1 なし 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.14 - CAD 見積り 非在庫
KBH-5510-BS1-A あり 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.19 - CAD 見積り 非在庫
KBH-5510-BS3 なし 100 75 202 95 95 G1/8 M12 - 26 19 19 - - 13700 7.72 - CAD 見積り 非在庫
KBH-5510-BS3-A あり 100 75 202 95 95 G1/8 M12 - 26 19 19 - - 13700 7.76 - CAD 見積り 非在庫
KBH-5512-FS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.13 - CAD 見積り 非在庫
KBH-5512-FS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.21 - CAD 見積り 非在庫
KBH-5514-ES1 なし 140 116 203.4 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.12 - CAD 見積り 非在庫
KBH-5514-ES1-A あり 140 116 203.4 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.22 - CAD 見積り 非在庫
KBH-5514-GS1 なし 140 116 202 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.05 - CAD 見積り 非在庫
KBH-5514-GS1-A あり 140 116 202 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.12 - CAD 見積り 非在庫
KBH-5515-AS1 なし 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.03 - CAD 見積り 非在庫
KBH-5515-AS1-A あり 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.13 - CAD 見積り 非在庫
KBH-6501-AS1 なし 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.4 - CAD 見積り 非在庫
KBH-6501-AS1-A あり 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.56 - CAD 見積り 非在庫
KBH-6501-BS1 なし 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.24 - CAD 見積り 非在庫
KBH-6501-BS1-A あり 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.29 - CAD 見積り 非在庫
KBH-6501-CS1 なし 170 142 244.2 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.88 - CAD 見積り 非在庫
KBH-6501-CS1-A あり 170 142 244.2 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.43 - CAD 見積り 非在庫
KBH-6501-ES1 なし 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.35 - CAD 見積り 非在庫
KBH-6501-ES1-A あり 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.62 - CAD 見積り 非在庫
KBH-6501-FS1 なし 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 16.4 - CAD 見積り 非在庫
KBH-6501-FS1-A あり 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 16.56 - CAD 見積り 非在庫
KBH-6501-IS1 なし 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.24 - CAD 見積り 非在庫
KBH-6501-IS1-A あり 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.35 - CAD 見積り 非在庫
KBH-6502-DS1 なし 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.79 - CAD 見積り 非在庫
KBH-6502-DS1-A あり 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.07 - CAD 見積り 非在庫
KBH-6503-AS1 なし 170 142 257 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 18.83 - CAD 見積り 非在庫
KBH-6503-AS1-A あり 170 142 257 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.44 - CAD 見積り 非在庫
KBH-6503-AS3 なし 126 76 257 120 120 G1/4 M16 - 20 21 21 - - 22700 12.32 - CAD 見積り 非在庫
KBH-6503-AS3-A あり 126 76 257 120 120 G1/4 M16 - 20 21 21 - - 22700 13.1 - CAD 見積り 非在庫
KBH-6504-BS1 なし 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.85 - CAD 見積り 非在庫
KBH-6504-BS1-A あり 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.01 - CAD 見積り 非在庫
KBH-6505-AS1 なし 170 142 256 110 82 G1/4 M16 - 20 14 23 14.5 M14 22700 17.18 - CAD 見積り 非在庫
KBH-6505-AS1-A あり 170 142 256 110 82 G1/4 M16 - 20 14 23 14.5 M14 22700 17.3 - CAD 見積り 非在庫
KBH-6505-AS2 なし 126 76 255 120 120 G1/4 M16 - 20 21 21 - - 22700 12.79 - CAD 見積り 非在庫
KBH-6505-AS2-A あり 126 76 255 120 120 G1/4 M16 - 20 21 21 - - 22700 13.4 - CAD 見積り 非在庫
KBH-6505-BS1 なし 170 142 245 110 82 G1/4 M16 - 20 21.5 23 14.5 M14 22700 17.29 - CAD 見積り 非在庫
KBH-6505-BS1-A あり 170 142 245 110 82 G1/4 M16 - 20 21.5 23 14.5 M14 22700 17.42 - CAD 見積り 非在庫
KBH-6505-BS2 なし 126 76 245.1 120 120 G1/4 M16 - 20 21 21 - - 22700 13 - CAD 見積り 非在庫
KBH-6505-BS2-A あり 126 76 245.1 120 120 G1/4 M16 - 20 21 21 - - 22700 13.08 - CAD 見積り 非在庫
KBH-6505-BS4 なし 200 172 249 110 110 G1/4 M14 - 20 20 20 12.5 M12 22700 21.53 - CAD 見積り 非在庫
KBH-6505-BS4-A あり 200 172 249 110 110 G1/4 M14 - 20 20 20 12.5 M12 22700 21.74 - CAD 見積り 非在庫
KBH-6510-BS1 なし 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.57 - CAD 見積り 非在庫
KBH-6510-BS1-A あり 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.66 - CAD 見積り 非在庫
KBH-6510-BS3 なし 126 76 246.2 120 120 G1/4 M16 - 20 21 21 - - 22700 12.34 - CAD 見積り 非在庫
KBH-6510-BS3-A あり 126 76 246.2 120 120 G1/4 M16 - 20 21 21 - - 22700 12.44 - CAD 見積り 非在庫
KBH-6512-FS1 なし 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.52 - CAD 見積り 非在庫
KBH-6512-FS1-A あり 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.71 - CAD 見積り 非在庫
KBH-6514-ES1 なし 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 8.4 - CAD 見積り 非在庫
KBH-6514-GS1 なし 170 142 245.6 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.45 - CAD 見積り 非在庫
KBH-6515-AS1 なし 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.39 - CAD 見積り 非在庫
KBH-6515-AS1-A あり 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.42 - CAD 見積り 非在庫
KBH-8501-ES1 なし 215 185 210 140 140 G1/4 M20 - 20 19.8 35 17.5 M16 27400 19.55 - CAD 見積り 非在庫
KBH-8501-JS1 なし 165 140 201.2 95 140 G1/4 M12 - 16 19 19 - - 13700 14.55 - CAD 見積り 非在庫
KBH-8510-BS1 なし 215 185 203.5 140 140 G1/4 M20 - 20 19.8 35 17.5 M16 27400 19.3 - CAD 見積り 非在庫
KBH-8510-BS1-A あり 215 185 203.5 140 140 G1/4 M20 - 20 19.8 35 17.5 M16 27400 19.43 - CAD 見積り 非在庫
KBH-12505-BS1 なし 320 270 245 102 102 G1/4 M27 - 50 29 45 24 M24 46000 53.25 - CAD 見積り 非在庫
KBH-12505-BS1-A あり 320 270 245 102 102 G1/4 M27 - 50 29 45 24 M24 46000 53.68 - CAD 見積り 非在庫

*1: 最高使用圧力のときの値です。
*2: シールつきの寸法を記載しています。シールなしの寸法はCADデータをご確認ください。
*3: G1の内径です。
*4: 下方向から固定する場合のねじの呼びです。

構造

KBH_Cリニアクランパ・ズィー - 油圧 - 常時開 - ブレーキ機構つき


材質・仕上げ

KBH
本体 SCr415相当
無電解ニッケルメッキ
コンタクトセクション 特殊ブレーキパッド
シール(オプション) NBR

特長

  • 油圧制御。
  • 超重荷重用。高精度ダイヤフラムの採用により、高い保持力を実現。
  • 保持力:2200N~22700N
  • ブレーキ機構つき。
    緊急用ブレーキとして使用できます。システムのシャットダウン時に油圧供給を開始する制御装置と組み合わせてご使用ください。
  • 常時開(Normally Open)タイプです。
    油圧供給時:リニアガイドウェイのレールをクランプします。
    油圧開放時:クランプを開放します。

仕様

制御方式 油圧・常時開
最低使用圧力 レールの呼び:#25・#30----2MPa
レールの呼び:#35~#65----3MPa
最高使用圧力 レールの呼び:#25・#30----10MPa
レールの呼び:#35~#65----15MPa*1
最高残圧力 0.15MPa
レスポンスタイム max. 0.04s
クランプ寿命*2 1000万回
ブレーキ寿命 >2000回
使用温度 0℃~70℃
適用レールの呼び #25~#125

*1: レールの呼び#35、#45の品番末尾が”S3”または”S3-A”の場合、最高使用圧力は10MPaとなります。
*2: 参考値であり、保証値ではありません。


取りつけ

ねじの呼び*1 締めつけトルク
(N・m)
M6 9.5
M8 23
M10 46
M12 79
M14 125
M16 195

*1: 強度区分8.8以上のねじをご使用ください。
安全上の注意( ⇒安全上の注意 ) 、設計における注意事項( ⇒設計における注意事項 ) 、取りつけ手順( ⇒取りつけ手順 ) を事前にご確認ください。


配管

レールの呼び ねじの呼び 作動油量
(ℓ/サイクル)
#25 G1/8 0.0006
#30 G1/8 0.0007
#35 G1/8 0.0011
#45 G1/8 0.0018
#55 G1/8 0.0024
#65 G1/4 0.0038

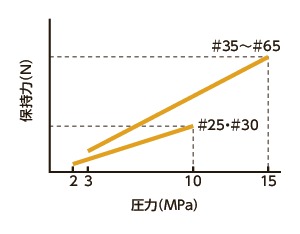

保持力

本カタログに記載の保持力は、最高使用圧力のときの値です。
保持力は、使用圧力の範囲では圧力に比例します。

KBH_Cリニアクランパ・ズィー - 油圧 - 常時開 - ブレーキ機構つき


関連商品

油圧タイプ・常時開のKWHがあります。
KWH

KBH_Cリニアクランパ・ズィー - 油圧 - 常時開 - ブレーキ機構つき


商品品番一覧

KBH

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

商品に関するお問い合わせなど、
お気軽にご連絡ください。

鍋屋バイテック会社コンタクトセンター

受付時間 平日9:00-17:15
(12:00-13:00 および 土日祝日・当社指定の休日を除く)
