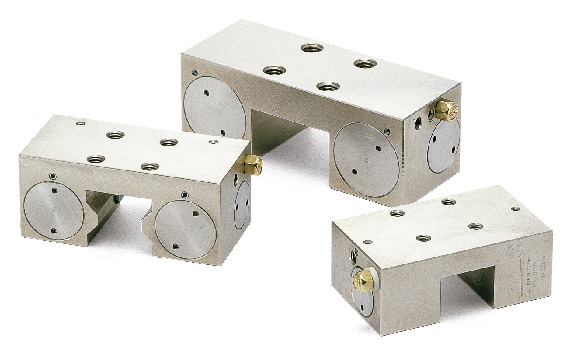

• リニアクランパ・ズィー®

MK

リニアクランパ・ズィー - 空気圧 - 常時開

Clamping Elements for Linear Guideways

  • 常時開
  • 空気圧タイプ

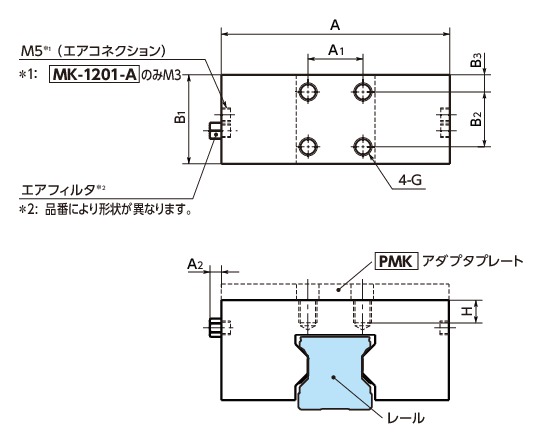

形状図

MKリニアクランパ・ズィー - 空気圧 - 常時開寸法図

クランプ部の形状は品番により異なります。各品番の形状は、CADデータをご確認ください。

MKリニアクランパ・ズィー - 空気圧 - 常時開寸法図

寸法・CAD・価格

単位 : mm

品番 A A1 A2 B1 B2 B3 G H 保持力
(N)*1
質量
(kg)
価格
(円)
CAD 標準品を購入 備考
MK-1201-A 48.6 15 - 50 15 20.5 M4 4.5 350 0.2 - CAD 見積り 非在庫
MK-1501-A 55 15 5 39 15 15.5 M4 4.5 650 0.24 - CAD 見積り -
MK-1501-E 55 15 6 39 15 15.5 M4 4.5 650 0.23 - CAD 見積り 非在庫
MK-1501/300 64 15 5 39 15 15.5 M4 4.5 650 0.28 - CAD 見積り 非在庫
MK-1502-K 55 15 5 39 15 15.5 M4 4.5 650 0.24 - CAD 見積り 非在庫
MK-1502-KB 77 15 5 49 15 21.5 M5 5 650 0.27 - CAD 見積り 非在庫
MK-1503-BM 55 15 6 39 15 15.5 M4 4.5 650 0.23 - CAD 見積り 非在庫
MK-1504-F 55 15 6 39 15 15.5 M4 4.5 650 0.23 - CAD 見積り 非在庫
MK-1505-AK 55 15 5 39 15 15.5 M4 4.5 650 0.23 - CAD 見積り 非在庫
MK-1510-B 55 15 5 39 15 15.5 M4 4.5 650 0.23 - CAD 見積り 非在庫
MK-1701-B 70 15 5 48 15 11.5 M5 7.5 350 0.25 - CAD 見積り 非在庫
MK-2001-A 66 20 5 39 20 5 M5 5.5 1000 0.3 - CAD 見積り -
MK-2001-E 66 20 5 39 20 9 M6 6 1000 0.33 - CAD 見積り 非在庫
MK-2001-G 60 15 5 59 25 22 M5 6 650 0.33 - CAD 見積り 非在庫
MK-2002-K 66 20 5 39 20 5 M5 5.5 1000 0.3 - CAD 見積り 非在庫
MK-2002-KB 88 20 5 39 20 5 M5 5.5 1000 0.36 - CAD 見積り 非在庫
MK-2003-BM 66 20 5 39 20 9 M6 6 1000 0.33 - CAD 見積り 非在庫
MK-2004-F 66 20 5 39 20 9 M6 6 1000 0.33 - CAD 見積り 非在庫
MK-2005-A 66 20 5 39 20 5 M5 5.5 1000 0.31 - CAD 見積り 非在庫
MK-2005-AK 66 20 5 39 20 9 M6 6 1000 0.33 - CAD 見積り 非在庫
MK-2005-KB 80 20 5 39 20 15.5 M4 4.5 650 0.33 - CAD 見積り 非在庫
MK-2007-AR 63 20 5 42 20 11 M5 5.5 650 0.46 - CAD 見積り 非在庫
MK-2010-B 66 20 5 39 20 9 M6 6 1000 0.33 - CAD 見積り 非在庫
MK-2012-F 66 20 5 39 20 9 M6 6 1000 0.33 - CAD 見積り 非在庫
MK-2014-D 66 20 6 39 20 10 M5 4.2 1000 0.28 - CAD 見積り 非在庫
MK-2101-B 77 15 5 49 15 21.5 M5 5 650 0.31 - CAD 見積り 非在庫
MK-2501-A 75 20 5 35 20 5 M6 8 1200 0.35 - CAD 見積り -
MK-2501-E 75 20 5 35 20 5 M6 7.5 1200 0.33 - CAD 見積り -
MK-2501-G 75 20 5 54 20 22 M6 8 1200 0.43 - CAD 見積り 非在庫
MK-2501-N 75 20 5 35 20 5 M6 8 1200 0.43 - CAD 見積り 非在庫
MK-2501/1000 84 20 5 35 20 5 M6 8 1200 0.4 - CAD 見積り 非在庫
MK-2502-K 75 20 5 35 20 5 M6 8 1200 0.35 - CAD 見積り 非在庫
MK-2502-KB 121 50 5 36 20 5 M8 10 1200 0.58 - CAD 見積り 非在庫
MK-2502-R 75 20 5 35 20 5 M6 8 1200 0.35 - CAD 見積り 非在庫
MK-2503-B 75 20 5 35 20 5 M6 8 1200 0.42 - CAD 見積り 非在庫
MK-2503-MR 75 20 5 35 20 5 M6 8 1200 0.42 - CAD 見積り 非在庫
MK-2505-A 75 20 5 35 20 5 M6 8 1200 0.35 - CAD 見積り 非在庫
MK-2505-AK 75 20 5 35 20 5 M6 8 1200 0.42 - CAD 見積り 非在庫
MK-2505-AR 75 20 5 35 20 5 M6 8 1200 0.42 - CAD 見積り -
MK-2505-KB 120 50 5 35 20 5 M6 8 1200 0.55 - CAD 見積り 非在庫
MK-2512-F 75 20 5 35 20 5 M6 8 1200 0.42 - CAD 見積り 非在庫
MK-2514-D 75 20 5 35 20 5 M6 8 1200 0.35 - CAD 見積り 非在庫
MK-2514-E 75 20 5 35 20 5 M6 8 1200 0.35 - CAD 見積り 非在庫
MK-2701-B 88 20 5 53 20 19.5 M6 6 1000 0.46 - CAD 見積り 非在庫
MK-3001-A 90 22 5 39 22 8.5 M8 10 1750 0.62 - CAD 見積り -
MK-3001-E 90 22 5 39 22 8.5 M8 9 1200 0.7 - CAD 見積り -
MK-3001-G 90 22 5 59 22 23.5 M8 8 1750 0.67 - CAD 見積り 非在庫
MK-3002-K 90 22 5 39 22 8.5 M8 10 1750 0.63 - CAD 見積り 非在庫
MK-3002-KB 142 22 5 39 22 8.5 M8 8 1750 1.1 - CAD 見積り 非在庫
MK-3003-BM 90 22 5 39 22 8.5 M8 9 1750 0.7 - CAD 見積り 非在庫
MK-3004-F 90 22 5 39 22 8.5 M8 9 1200 0.7 - CAD 見積り -
MK-3005-A 90 22 5 39 22 8.5 M8 7 1750 0.6 - CAD 見積り 非在庫
MK-3005-AK 90 22 5 39 22 8.5 M8 9 1750 0.72 - CAD 見積り 非在庫
MK-3012-F 90 22 5 39 22 8.5 M8 9 1200 0.7 - CAD 見積り 非在庫
MK-3014-E 90 22 5 39 22 8.5 M8 9 1200 0.7 - CAD 見積り 非在庫
MK-3501-A 100 24 5 39 24 7.5 M8 10 2000 0.7 - CAD 見積り -
MK-3501-B 121 50 5 36 20 5 M8 10 1200 0.58 - CAD 見積り 非在庫
MK-3501-E 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り -
MK-3501-G 96 20 5 54 20 20 M8 10 1750 0.71 - CAD 見積り 非在庫
MK-3501/1000 114 24 5 39 24 7.5 M8 10 2000 0.83 - CAD 見積り 非在庫
MK-3502-D 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り 非在庫
MK-3502-K 100 24 5 39 24 7.5 M8 10 2000 0.71 - CAD 見積り 非在庫
MK-3502-KB 156 60 5 42 20 9.5 M10 10 2000 1.33 - CAD 見積り 非在庫
MK-3503-BM 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り 非在庫
MK-3503-MR 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り 非在庫
MK-3504-F 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り 非在庫
MK-3505-A 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り 非在庫
MK-3505-AK 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り 非在庫
MK-3505-AR 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り 非在庫
MK-3505-KB 156 60 5 39 20 9.5 M10 10 2000 1.37 - CAD 見積り 非在庫
MK-3507-AR 79 20 5 36 20 5 M6 7 800 0.7 - CAD 見積り 非在庫
MK-3512-F 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り 非在庫
MK-3514-D 100 24 5 39 24 7.5 M8 10 2000 0.7 - CAD 見積り 非在庫
MK-3514-E 100 24 5 39 24 7.5 M8 10 2000 0.88 - CAD 見積り 非在庫
MK-4501-A 120 26 5 49 26 11.5 M10 15 2250 1.35 - CAD 見積り -
MK-4501-E 120 26 5 49 26 11.5 M10 15 2250 1.63 - CAD 見積り -
MK-4501/1000 130 26 5 49 26 11.5 M10 15 2250 1.48 - CAD 見積り 非在庫
MK-4502-K 120 26 5 49 26 11.5 M10 15 2250 1.36 - CAD 見積り 非在庫
MK-4502-R 120 26 5 49 26 11.5 M10 15 2250 1.37 - CAD 見積り 非在庫
MK-4503-BM 120 26 5 49 26 11.5 M10 15 2250 1.64 - CAD 見積り 非在庫
MK-4503-MR 120 26 5 49 26 11.5 M10 15 2250 1.64 - CAD 見積り 非在庫
MK-4504-F 120 26 5 49 26 11.5 M10 15 2250 1.63 - CAD 見積り 非在庫
MK-4505-A 120 26 5 49 26 11.5 M10 15 2250 1.35 - CAD 見積り 非在庫
MK-4505-AK 120 26 5 49 26 11.5 M10 15 2250 1.63 - CAD 見積り 非在庫
MK-4505-AR 120 26 5 49 26 11.5 M10 15 2250 1.64 - CAD 見積り 非在庫
MK-4512-F 120 26 5 49 26 11.5 M10 15 2250 1.63 - CAD 見積り 非在庫
MK-4514-D 120 26 5 49 26 11.5 M10 15 2250 1.35 - CAD 見積り 非在庫
MK-4514-E 120 26 5 49 26 11.5 M10 15 2250 1.35 - CAD 見積り 非在庫
MK-5001-B 156 60 5 39 20 9.5 M10 10 2000 1.32 - CAD 見積り 非在庫
MK-5501-A 128 30 5 49 30 9.5 M10 18 2250 1.64 - CAD 見積り 非在庫
MK-5501-F 128 30 5 49 30 9.5 M10 15 2250 1.74 - CAD 見積り 非在庫
MK-5501-SR 128 30 5 49 30 9.5 M10 18 2250 1.65 - CAD 見積り 非在庫
MK-5502-K 128 30 5 49 30 9.5 M10 18 2250 1.65 - CAD 見積り 非在庫
MK-5502-R 128 30 5 49 30 9.5 M10 15 2250 1.91 - CAD 見積り 非在庫
MK-5503-MR 128 30 5 49 30 9.5 M10 15 2250 1.9 - CAD 見積り 非在庫
MK-5504-F 128 30 5 49 30 9.5 M10 15 2250 1.9 - CAD 見積り 非在庫
MK-5505-AK 128 30 5 49 30 9.5 M10 15 2250 1.9 - CAD 見積り 非在庫
MK-5505-AR 128 30 5 49 30 9.5 M10 15 2250 1.9 - CAD 見積り 非在庫
MK-5514-E 128 30 5 49 30 9.5 M10 15 2250 1.9 - CAD 見積り 非在庫
MK-5515-A 128 30 5 49 30 9.5 M10 15 2250 1.73 - CAD 見積り 非在庫
MK-6501-A 138 30 5 49 30 9.5 M10 15 2250 2.42 - CAD 見積り 非在庫
MK-6501-E 138 30 5 49 30 9.5 M10 20 2250 2.62 - CAD 見積り 非在庫
MK-6501-F 138 30 5 49 30 9.5 M10 15 2250 2 - CAD 見積り 非在庫
MK-6501-N 138 30 5 49 30 9.5 M10 11 2250 2.21 - CAD 見積り 非在庫
MK-6501/1000 150 30 5 49 30 9 M10 15 2250 2.69 - CAD 見積り 非在庫
MK-6502-R 138 30 5 49 30 9.5 M10 19 2250 2.45 - CAD 見積り 非在庫
MK-6503-MR 138 30 5 49 30 9.5 M10 20 2250 2.84 - CAD 見積り 非在庫
MK-6504-F 138 30 5 49 30 9.5 M10 20 2250 2.64 - CAD 見積り 非在庫
MK-6505-AK 138 30 5 49 30 9.5 M10 20 2250 2.63 - CAD 見積り 非在庫
MK-6505-AR 138 30 5 49 30 9.5 M10 20 2250 2.64 - CAD 見積り 非在庫
MK-6512-F 138 30 5 49 30 9.5 M10 20 2250 2.63 - CAD 見積り 非在庫
MK-6514-E 138 30 5 49 30 9.5 M10 20 2250 2.64 - CAD 見積り 非在庫
MK-8501-A 160 30 5 49 30 9.5 M10 15 2250 2.83 - CAD 見積り 非在庫

*1: 圧力が0.6MPaのときの値です。保持力は0.3MPa~0.6MPaの範囲では圧力に比例します。
●MKの高さをキャリッジの高さに揃えるためのアダプタプレートPMKを用意しています。

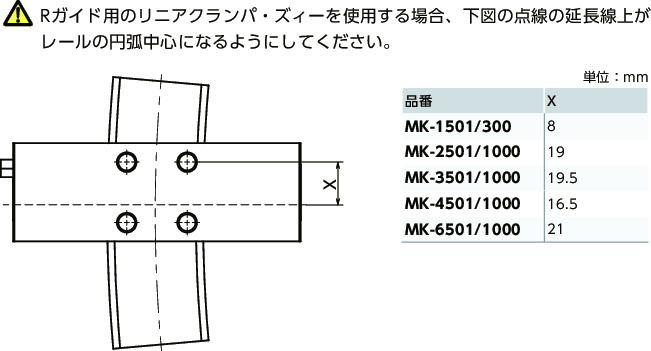

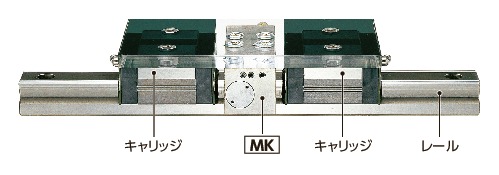

構造

MK_Cリニアクランパ・ズィー - 空気圧 - 常時開


材質・仕上げ

MK
本体 SCr415相当
無電解ニッケルメッキ
エアフィルタ 真鍮
コンタクトセクション SUJ2相当
表面処理なし
アジャストスクリュー SUJ2相当
表面処理なし
キャップ SUS303

特長

  • テーブルの保持・位置ぎめ・びびり防止に。
  • 常時開(Normally Open)タイプです。
    空気圧供給時:リニアガイドウェイのレールをクランプします。
    空気圧排出時:クランプを開放します。
  • コンパクト設計。
  • 各種試験データについては、下記ページをご参照ください。
  • 既存システムへの組みつけも容易です。リニアガイドウェイのレールの延長、テーブルサイズの変更など、設計変更は不要です。

MK_Cリニアクランパ・ズィー - 空気圧 - 常時開


仕様

制御方式 空気圧・常時開
最低使用圧力 0.3MPa
最高使用圧力 0.65MPa
レスポンスタイム max. 0.06s
クランプ寿命*1 500万回
使用温度 -10℃~+70℃
適用レールの呼び #12~#100

*1: 参考値であり、保証値ではありません。


取りつけ

ねじの呼び*1 締めつけトルク
(N・m)
M4 2.8
M5 5.5
M6 9.5
M8 23
M10 46

*1: 強度区分8.8以上のねじをご使用ください。
安全上の注意( ⇒安全上の注意 ) 、設計における注意事項( ⇒設計における注意事項 ) 、取りつけ手順( ⇒取りつけ手順 ) を事前にご確認ください。


配管

レールの呼び ねじの呼び 空気消費量*1
(ℓ/サイクル(ANR))
#12 M5 0.007
#15 M5 0.011
#17 M5 0.007
#20 M5 0.019
#21 M5 0.011
#25 M5 0.021
#27 M5 0.019
#30 M5 0.031
#35 M5 0.031
#45 M5 0.041
#50 M5 0.031
#55 M5 0.041
#65 M5 0.041

*1: 圧力が0.6MPaのときの値です。


保持力

本カタログに記載の保持力は、圧力が0.6MPaのときの値です。
保持力は0.3MPa~0.6MPaの範囲では圧力に比例します。

MK_Cリニアクランパ・ズィー - 空気圧 - 常時開

  • MKの大きな保持力は、ウェッジスライドギアの楔効果によって発生します。

空気圧による力Fは、ピストンに加わるとウェッジスライドギアの楔効果により力Nに変換。このとき、力Nは力Fの1/tanθ(θは楔の角度)倍の大きさになります。この力Nがリニアガイドウェイのレールとの間で摩擦力Rを生みだし、MKの大きな保持力となります。

MK_Cリニアクランパ・ズィー - 空気圧 - 常時開


関連商品

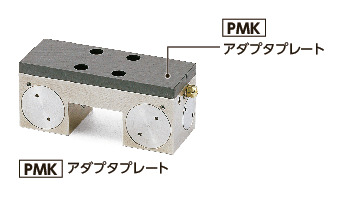

MKの高さをキャリッジの高さに揃えるためのアダプタプレートPMKを用意しています。
PMK

MK_Cリニアクランパ・ズィー - 空気圧 - 常時開

空気圧タイプ・常時閉のMKSがあります。
MKS

MK_Cリニアクランパ・ズィー - 空気圧 - 常時開
