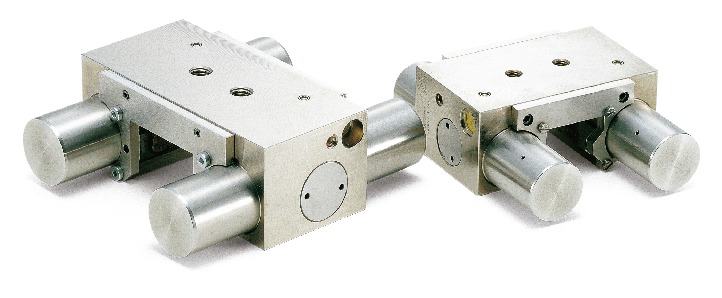

• リニアクランパ・ズィー®

MBPS

リニアクランパ・ズィー - 空気圧 - 常時閉 - ブレーキ機構つき

Clamping Elements for Linear Guideways

  • ブレーキ機構つき
  • 常時閉
  • 空気圧タイプ

形状図

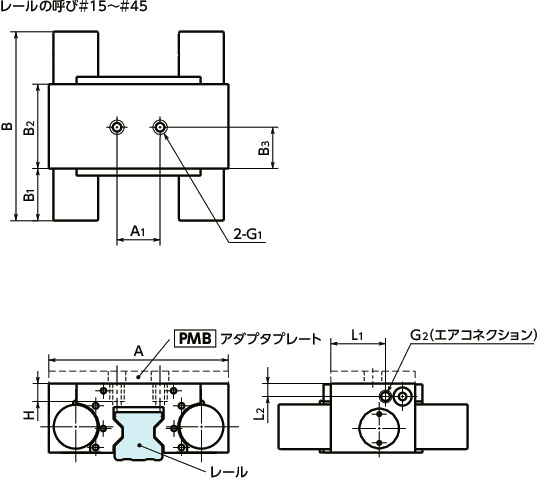

MBPSリニアクランパ・ズィー - 空気圧 - 常時閉 - ブレーキ機構つき寸法図

クランプ部の形状は品番により異なります。各品番の形状は、CADデータをご確認ください。

MBPSリニアクランパ・ズィー - 空気圧 - 常時閉 - ブレーキ機構つき寸法図

クランプ部の形状は品番により異なります。各品番の形状は、CADデータをご確認ください。

寸法・CAD・価格

単位 : mm

品番 A A1 B B1 B2 B3 G1 G2 L1 L2 H 保持力
(N)
質量
(kg)
価格
(円)
CAD 標準品を購入 備考
MBPS-1501-AS1 61 15 94 19 44 22 M5 M5 34.5 5.3 7.3 800 0.52 - CAD 見積り 非在庫
MBPS-1501-ES1 61 15 94 19 44 22 M5 M5 34.5 5.3 8.6 900 0.42 - CAD 見積り 非在庫
MBPS-1504-BS1 61 15 94 19 44 22 M5 M5 34.5 5.3 7.3 800 0.43 - CAD 見積り 非在庫
MBPS-1505-AS1 61 15 94 19 44 22 M5 M5 34.5 5.3 7.3 900 0.43 - CAD 見積り 非在庫
MBPS-1512-ES1 61 15 94 19 44 22 M5 M5 34.5 5.3 7.3 800 0.42 - CAD 見積り 非在庫
MBPS-1514-DS1 61 15 94 19 44 22 M5 M5 34.5 5.3 7.3 900 0.44 - CAD 見積り 非在庫
MBPS-2001-AS1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 900 0.77 - CAD 見積り 非在庫
MBPS-2001-CS1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 900 0.52 - CAD 見積り 非在庫
MBPS-2001-ES1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 1000 0.49 - CAD 見積り 非在庫
MBPS-2001-GS1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 1000 0.49 - CAD 見積り 非在庫
MBPS-2002-AS1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 900 0.49 - CAD 見積り 非在庫
MBPS-2002-BS1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 900 0.49 - CAD 見積り 非在庫
MBPS-2004-BS1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 900 0.49 - CAD 見積り 非在庫
MBPS-2005-AS1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 1000 0.51 - CAD 見積り 非在庫
MBPS-2010-BS1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 1000 0.49 - CAD 見積り 非在庫
MBPS-2012-FS1 66 20 94 19 44 22 M6 M5 15.5 5.5 8.6 1000 0.5 - CAD 見積り 非在庫
MBPS-2501-ES1 75 20 95.2 20.2 44 22 M6 M5 16.5 6.5 8 1300 0.78 - CAD 見積り 非在庫
MBPS-2501-GS1 75 20 95 22 44 22 M6 M5 33 6 8 1000 0.59 - CAD 見積り 非在庫
MBPS-2501-IS1 72 20 94 19 44 22 M6 M5 35.2 8.2 8.6 750 0.58 - CAD 見積り 非在庫
MBPS-2502-AS1 75 20 94 22 44 22 M6 M5 16.2 5 8 1200 0.64 - CAD 見積り 非在庫
MBPS-2502-BS1 75 20 94 22 44 22 M6 M5 16.2 5 7 850 0.63 - CAD 見積り 非在庫
MBPS-2502-DS1 75 20 94 22 44 22 M6 M5 16.2 5 7 750 0.63 - CAD 見積り 非在庫
MBPS-2503-AS1 75 20 95.2 20.2 44 22 M6 M5 16.5 6.5 8 1300 0.77 - CAD 見積り 非在庫
MBPS-2504-BS1 75 20 94 22 44 22 M6 M5 16.2 5 8 1200 0.65 - CAD 見積り 非在庫
MBPS-2504-FS1 75 20 95.2 20.2 44 22 M6 M5 16.5 6.5 8 1300 0.78 - CAD 見積り 非在庫
MBPS-2505-AS1 75 20 95.2 20.2 44 22 M6 M5 16.5 6.5 8 1300 0.77 - CAD 見積り 非在庫
MBPS-2505-BS1 75 20 95.2 20.2 44 22 M6 M5 16.5 6.5 8 1300 0.78 - CAD 見積り 非在庫
MBPS-2510-AS1 75 20 94 22 44 22 M6 M5 16.2 5 8 1000 0.62 - CAD 見積り 非在庫
MBPS-2514-DS1 75 20 95.2 20.2 44 22 M6 M5 16.5 6.5 8 1300 0.78 - CAD 見積り 非在庫
MBPS-3001-ES1 90 22 98.2 20.2 47 23 M8 M5 14 6.5 9 1300 0.98 - CAD 見積り 非在庫
MBPS-3002-AS1 90 22 98.2 20.2 47 23 M8 M5 14 6.5 9 1300 0.99 - CAD 見積り 非在庫
MBPS-3002-BS1 90 22 107 29 47 23 M8 M5 30.5 7.2 9 2000 1.14 - CAD 見積り 非在庫
MBPS-3004-BS1 90 22 98.2 20.2 47 23 M8 M5 14 6.5 9 1300 1.03 - CAD 見積り 非在庫
MBPS-3004-FS1 90 22 107 29 47 23 M8 M5 30.5 7.2 9 2000 1.15 - CAD 見積り 非在庫
MBPS-3005-AS1 90 22 107 29 47 23 M8 M5 30.5 7.2 9 2000 1.15 - CAD 見積り 非在庫
MBPS-3010-BS1 90 22 98.2 20.2 47 23 M8 M5 14 6.5 9 1300 1 - CAD 見積り 非在庫
MBPS-3012-FS1 90 22 107 29 47 23 M8 M5 30.5 7.2 9 2000 1.15 - CAD 見積り 非在庫
MBPS-3014-ES1 90 22 98.2 20.2 47 23 M8 M5 14 6.5 9 1300 1.2 - CAD 見積り 非在庫
MBPS-3501-AS1 100 24 106 29 46 24.5 M8 M5 19 7.2 9 2000 1.27 - CAD 見積り 非在庫
MBPS-3501-CS1 100 24 106 29 46 24.5 M8 M5 19 8.7 9 2000 1.32 - CAD 見積り 非在庫
MBPS-3501-ES1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2600 1.29 - CAD 見積り 非在庫
MBPS-3501-FS1 100 24 106 29 46 24.5 M8 M5 19 7.2 9 2000 1.21 - CAD 見積り 非在庫
MBPS-3502-AS1 100 24 106 29 46 24.5 M8 M5 19 7.2 9 2000 1.29 - CAD 見積り 非在庫
MBPS-3502-BS1 100 24 106 29 46 24.5 M8 M5 19 7.2 9 2000 1.28 - CAD 見積り 非在庫
MBPS-3502-DS1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2100 1.29 - CAD 見積り 非在庫
MBPS-3503-AS1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2600 1.31 - CAD 見積り 非在庫
MBPS-3504-BS1 100 24 106 29 46 24.5 M8 M5 19 7.2 9 2000 1.23 - CAD 見積り 非在庫
MBPS-3504-FS1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2600 1.31 - CAD 見積り 非在庫
MBPS-3505-AS1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2600 1.31 - CAD 見積り 非在庫
MBPS-3505-BS1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2600 1.32 - CAD 見積り 非在庫
MBPS-3510-BS1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2600 1.29 - CAD 見積り 非在庫
MBPS-3512-ES1 100 24 106 29 46 24.5 M8 M5 19 7.2 9 2000 1.29 - CAD 見積り 非在庫
MBPS-3512-FS1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2600 1.3 - CAD 見積り 非在庫
MBPS-3514-DS1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2600 1.3 - CAD 見積り 非在庫
MBPS-3514-ES1 100 24 105.7 27.7 46 24.5 M8 G1/8 19 9 10 2600 1.28 - CAD 見積り 非在庫
MBPS-4501-ES1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3600 2.07 - CAD 見積り 非在庫
MBPS-4502-BS1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3600 2.01 - CAD 見積り 非在庫
MBPS-4502-DS1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3100 2.05 - CAD 見積り 非在庫
MBPS-4503-AS1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3600 2.01 - CAD 見積り 非在庫
MBPS-4504-BS1 120 26 108.7 27.7 49 24.5 M10 G1/8 16 8 14 2600 1.66 - CAD 見積り 非在庫
MBPS-4504-FS1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3600 2.02 - CAD 見積り 非在庫
MBPS-4505-AS1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3600 2.06 - CAD 見積り 非在庫
MBPS-4505-BS1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3600 2.08 - CAD 見積り 非在庫
MBPS-4510-BS1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3600 1.98 - CAD 見積り 非在庫
MBPS-4512-FS1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3600 2.14 - CAD 見積り 非在庫
MBPS-4514-ES1 120 26 113.2 32.2 49 24.5 M10 G1/8 31.1 15 15 3600 2.1 - CAD 見積り 非在庫
MBPS-5501-AS1 140 30 113.2 32.2 49 9.5 M10 G1/8 23 16 15 3600 2.75 - CAD 見積り 非在庫
MBPS-5501-CS1 140 30 113.2 32.2 49 9.5 M10 G1/8 23 16 15 3600 2.6 - CAD 見積り 非在庫
MBPS-5501-ES1 140 38 144 41 62 12 M10 G1/8 23 11 15 4700 3.52 - CAD 見積り 非在庫
MBPS-5502-DS1 140 38 144 41 62 12 M10 G1/8 23 11 15 3500 3.67 - CAD 見積り 非在庫
MBPS-5503-AS1 140 38 144 41 62 12 M10 G1/8 23 11 15 4700 3.84 - CAD 見積り 非在庫
MBPS-5504-BS1 140 30 113.2 32.2 49 9.5 M10 G1/8 23 16 15 3600 3 - CAD 見積り 非在庫
MBPS-5504-FS1 140 38 144 41 62 12 M10 G1/8 23 11 15 4700 3.6 - CAD 見積り 非在庫
MBPS-5505-AS1 140 38 144 41 62 12 M10 G1/8 23 11 15 4700 3.62 - CAD 見積り 非在庫
MBPS-5505-BS1 140 38 144 41 62 12 M10 G1/8 23 11 15 4700 3.61 - CAD 見積り 非在庫
MBPS-5510-BS1 140 38 144 41 62 12 M10 G1/8 23 11 15 4700 3.67 - CAD 見積り 非在庫

MBPSの高さをキャリッジの高さに揃えるためのアダプタプレートPMB,PMKを用意しています。

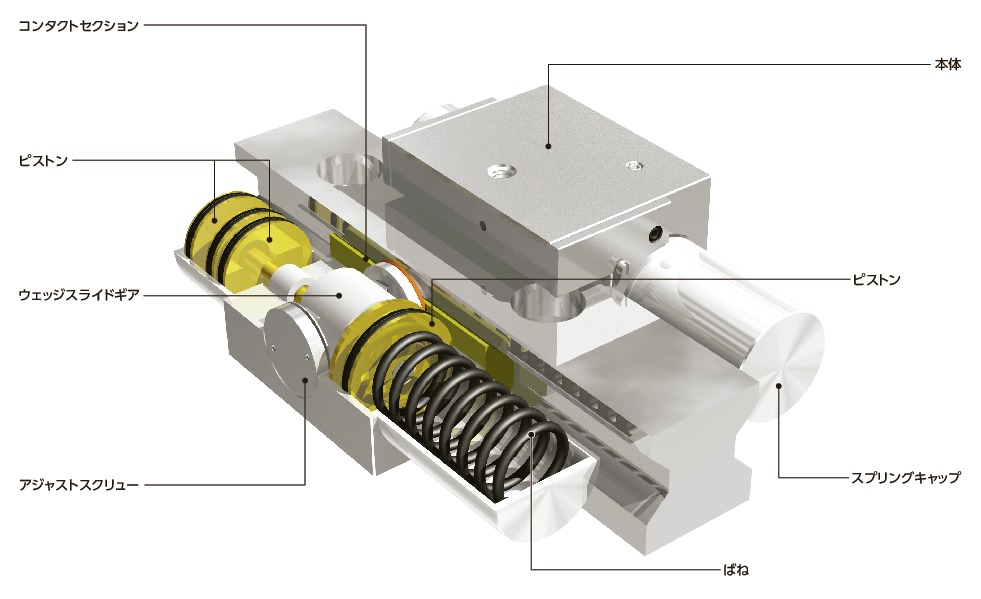

構造

MBPS_Cリニアクランパ・ズィー - 空気圧 - 常時閉 - ブレーキ機構つき


材質・仕上げ

MBPS
本体 SCr415相当
無電解ニッケルメッキ
コンタクトセクション 特殊ブレーキパッド
アジャストスクリュー SUJ2相当
表面処理なし

特長

  • ブレーキ機構つき。
    緊急用ブレーキとして使用できます。システムのシャットダウン時に空気圧供給をストップする制御装置と組み合わせてご使用ください。
  • リニアモータを使用したアプリケーション、Z軸(垂直軸)テーブルの落下防止にも最適です。
  • ブレーキとして使用する場合の停止距離の計算は下記ページをご参照ください。
    ⇒停止距離の計算(ブレーキタイプ)
  • テーブルの保持・位置ぎめ・びびり防止にも使用できます。
  • 常時閉(Normally Closed)タイプです。
    空気圧供給時:クランプを開放します。
    空気圧排出時:ばねの力でリニアガイドウェイのレールをクランプします。
  • コンパクト設計。

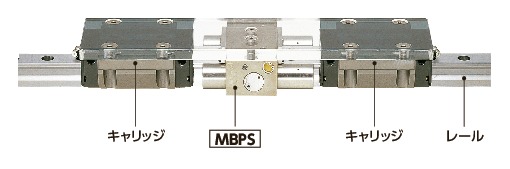

  • 既存システムへの組みつけも容易です。リニアガイドウェイのレールの延長、テーブルサイズの変更など、設計変更は不要です。

MBPS_Cリニアクランパ・ズィー - 空気圧 - 常時閉 - ブレーキ機構つき


仕様

制御方式 空気圧・常時閉
開放圧力 0.45MPa
最高使用圧力 0.65MPa
レスポンスタイム max. 0.06s
クランプ寿命*1 500万回
ブレーキ寿命 >2000回
使用温度 -10℃~+70℃
適用レールの呼び #15~#55
プラスコネクション 不可

*1: 参考値であり、保証値ではありません。


使用上の注意

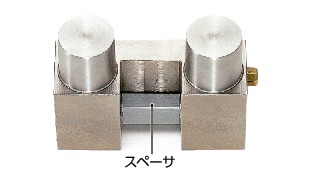

MBPSは、出荷時にコンタクトセクション間にスペーサをはさみ込んであります。取りつけ時以外は、このスペーサを取りはずさないでください。スペーサを取りはずした状態で長時間放置すると、MBPSが作動しなくなることがあります。

MBPS_Cリニアクランパ・ズィー - 空気圧 - 常時閉 - ブレーキ機構つき


取りつけ

ねじの呼び*1 締めつけトルク
(N・m)
M5 5.5
M6 9.5
M8 23
M10 46

*1: 強度区分8.8以上のねじをご使用ください。
安全上の注意( ⇒安全上の注意 ) 、設計における注意事項( ⇒設計における注意事項 ) 、取りつけ手順( ⇒取りつけ手順 ) を事前にご確認ください。


配管

レールの呼び ねじの呼び 空気消費量*1
(ℓ/サイクル(ANR))
#15 M5 0.034
#20 M5 0.034
#25 M5 0.048
#30 M5 0.065
#35 M5またはG1/8 0.093
#45 M5またはG1/8 0.149
#55 M5またはG1/8 0.244

*1: 圧力が0.6MPaのときの値です。


関連商品

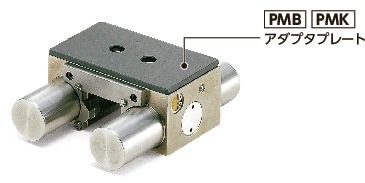

MBPSの高さをキャリッジの高さに揃えるためのアダプタプレートPMBPMKを用意しています。
