レベリングアジャスタ(おねじ) - 六角穴つき

Leveling Adjuster with Socket Head

FHMS-D0-U

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。


形状図

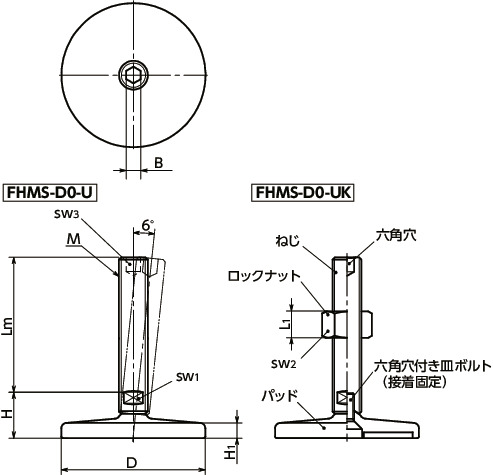

FHMS-D0-Uレベリングアジャスタ(おねじ) - 六角穴つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
80
100
120
M(並目)
ねじの呼び
すべて
M16
M20
M24
M30

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び
ピッチ Lm H L1 H1 sw1 sw2 sw3 静的許容荷重
(N)*1
質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
FHMS-80-M16-75-D0-U 無し 80 M16 2 75 25.5 - 8.5 12 - 8 17000 340 11,200 12,320 CAD カート 実働10日目出荷
FHMS-80-M16-100-D0-U 無し 80 M16 2 100 25.5 - 8.5 12 - 8 17000 379 11,400 12,540 CAD カート 実働10日目出荷
FHMS-80-M16-125-D0-U 無し 80 M16 2 125 25.5 - 8.5 12 - 8 17000 419 11,500 12,650 CAD カート 実働10日目出荷
FHMS-80-M16-150-D0-U 無し 80 M16 2 150 25.5 - 8.5 12 - 8 17000 459 11,600 12,760 CAD カート 実働10日目出荷
FHMS-80-M16-200-D0-U 無し 80 M16 2 200 25.5 - 8.5 12 - 8 17000 539 12,800 14,080 CAD カート 実働10日目出荷
FHMS-80-M20-75-D0-U 無し 80 M20 2.5 75 27 - 8.5 15 - 10 28000 415 12,000 13,200 CAD カート 実働10日目出荷
FHMS-80-M20-100-D0-U 無し 80 M20 2.5 100 27 - 8.5 15 - 10 28000 477 12,300 13,530 CAD カート 実働10日目出荷
FHMS-80-M20-125-D0-U 無し 80 M20 2.5 125 27 - 8.5 15 - 10 28000 539 12,600 13,860 CAD カート 実働10日目出荷
FHMS-80-M20-150-D0-U 無し 80 M20 2.5 150 27 - 8.5 15 - 10 28000 601 12,600 13,860 CAD カート 実働10日目出荷
FHMS-80-M20-200-D0-U 無し 80 M20 2.5 200 27 - 8.5 15 - 10 28000 726 13,800 15,180 CAD カート 実働10日目出荷
FHMS-80-M24-100-D0-U 無し 80 M24 3 100 30.5 - 8.5 19 - 12 46000 582 13,200 14,520 CAD カート 実働10日目出荷
FHMS-80-M24-125-D0-U 無し 80 M24 3 125 30.5 - 8.5 19 - 12 46000 671 13,600 14,960 CAD カート 実働10日目出荷
FHMS-80-M24-150-D0-U 無し 80 M24 3 150 30.5 - 8.5 19 - 12 46000 761 13,600 14,960 CAD カート 実働10日目出荷
FHMS-80-M24-200-D0-U 無し 80 M24 3 200 30.5 - 8.5 19 - 12 46000 940 14,300 15,730 CAD カート 実働10日目出荷
FHMS-100-M16-75-D0-U 無し 100 M16 2 75 26.5 - 9 12 - 8 17000 506 13,800 15,180 CAD カート 実働10日目出荷
FHMS-100-M16-100-D0-U 無し 100 M16 2 100 26.5 - 9 12 - 8 17000 545 14,000 15,400 CAD カート 実働10日目出荷
FHMS-100-M16-125-D0-U 無し 100 M16 2 125 26.5 - 9 12 - 8 17000 585 14,000 15,400 CAD カート 実働10日目出荷
FHMS-100-M16-150-D0-U 無し 100 M16 2 150 26.5 - 9 12 - 8 17000 625 14,200 15,620 CAD カート 実働10日目出荷
FHMS-100-M16-200-D0-U 無し 100 M16 2 200 26.5 - 9 12 - 8 17000 705 15,400 16,940 CAD カート 実働10日目出荷
FHMS-100-M20-75-D0-U 無し 100 M20 2.5 75 28 - 9 15 - 10 28000 581 14,700 16,170 CAD カート 実働10日目出荷
FHMS-100-M20-100-D0-U 無し 100 M20 2.5 100 28 - 9 15 - 10 28000 643 14,900 16,390 CAD カート 実働10日目出荷
FHMS-100-M20-125-D0-U 無し 100 M20 2.5 125 28 - 9 15 - 10 28000 705 15,200 16,720 CAD カート 実働10日目出荷
FHMS-100-M20-150-D0-U 無し 100 M20 2.5 150 28 - 9 15 - 10 28000 767 15,200 16,720 CAD カート 実働10日目出荷
FHMS-100-M20-200-D0-U 無し 100 M20 2.5 200 28 - 9 15 - 10 28000 892 16,400 18,040 CAD カート 実働10日目出荷
FHMS-100-M24-100-D0-U 無し 100 M24 3 100 31.5 - 9 19 - 12 46000 748 15,900 17,490 CAD カート 実働10日目出荷
FHMS-100-M24-125-D0-U 無し 100 M24 3 125 31.5 - 9 19 - 12 46000 837 16,200 17,820 CAD カート 実働10日目出荷
FHMS-100-M24-150-D0-U 無し 100 M24 3 150 31.5 - 9 19 - 12 46000 927 16,200 17,820 CAD カート 実働10日目出荷
FHMS-100-M24-200-D0-U 無し 100 M24 3 200 31.5 - 9 19 - 12 46000 1106 17,000 18,700 CAD カート 実働10日目出荷
FHMS-120-M20-75-D0-U 無し 120 M20 2.5 75 32 - 12 15 - 10 28000 960 19,800 21,780 CAD カート 実働10日目出荷
FHMS-120-M20-100-D0-U 無し 120 M20 2.5 100 32 - 12 15 - 10 28000 1022 20,100 22,110 CAD カート 実働10日目出荷
FHMS-120-M20-125-D0-U 無し 120 M20 2.5 125 32 - 12 15 - 10 28000 1084 20,300 22,330 CAD カート 実働10日目出荷
FHMS-120-M20-150-D0-U 無し 120 M20 2.5 150 32 - 12 15 - 10 28000 1146 20,500 22,550 CAD カート 実働10日目出荷
FHMS-120-M20-200-D0-U 無し 120 M20 2.5 200 32 - 12 15 - 10 28000 1271 21,500 23,650 CAD カート 実働10日目出荷
FHMS-120-M24-100-D0-U 無し 120 M24 3 100 35.5 - 12 19 - 12 46000 1127 21,100 23,210 CAD カート 実働10日目出荷
FHMS-120-M24-125-D0-U 無し 120 M24 3 125 35.5 - 12 19 - 12 46000 1216 21,400 23,540 CAD カート 実働10日目出荷
FHMS-120-M24-150-D0-U 無し 120 M24 3 150 35.5 - 12 19 - 12 46000 1306 21,400 23,540 CAD カート 実働10日目出荷
FHMS-120-M24-200-D0-U 無し 120 M24 3 200 35.5 - 12 19 - 12 46000 1485 22,200 24,420 CAD カート 実働10日目出荷
FHMS-120-M30-100-D0-U 無し 120 M30 3.5 100 39.5 - 12 24 - 12 43000 1337 21,800 23,980 CAD カート 実働10日目出荷
FHMS-120-M30-125-D0-U 無し 120 M30 3.5 125 39.5 - 12 24 - 12 43000 1477 22,200 24,420 CAD カート 実働10日目出荷
FHMS-120-M30-150-D0-U 無し 120 M30 3.5 150 39.5 - 12 24 - 12 43000 1617 22,700 24,970 CAD カート 実働10日目出荷
FHMS-120-M30-200-D0-U 無し 120 M30 3.5 200 39.5 - 12 24 - 12 43000 1897 23,400 25,740 CAD カート 実働10日目出荷
FHMS-80-M16-75-D0-UK 有り 80 M16 2 75 25.5 14.8 8.5 12 24 8 17000 369 11,400 12,540 CAD カート 実働10日目出荷
FHMS-80-M16-100-D0-UK 有り 80 M16 2 100 25.5 14.8 8.5 12 24 8 17000 408 11,600 12,760 CAD カート 実働10日目出荷
FHMS-80-M16-125-D0-UK 有り 80 M16 2 125 25.5 14.8 8.5 12 24 8 17000 448 11,700 12,870 CAD カート 実働10日目出荷
FHMS-80-M16-150-D0-UK 有り 80 M16 2 150 25.5 14.8 8.5 12 24 8 17000 488 11,800 12,980 CAD カート 実働10日目出荷
FHMS-80-M16-200-D0-UK 有り 80 M16 2 200 25.5 14.8 8.5 12 24 8 17000 568 13,000 14,300 CAD カート 実働10日目出荷
FHMS-80-M20-75-D0-UK 有り 80 M20 2.5 75 27 18 8.5 15 30 10 28000 467 12,400 13,640 CAD カート 実働10日目出荷
FHMS-80-M20-100-D0-UK 有り 80 M20 2.5 100 27 18 8.5 15 30 10 28000 529 12,600 13,860 CAD カート 実働10日目出荷
FHMS-80-M20-125-D0-UK 有り 80 M20 2.5 125 27 18 8.5 15 30 10 28000 591 13,000 14,300 CAD カート 実働10日目出荷
FHMS-80-M20-150-D0-UK 有り 80 M20 2.5 150 27 18 8.5 15 30 10 28000 653 13,000 14,300 CAD カート 実働10日目出荷
FHMS-80-M20-200-D0-UK 有り 80 M20 2.5 200 27 18 8.5 15 30 10 28000 778 14,100 15,510 CAD カート 実働10日目出荷
FHMS-80-M24-100-D0-UK 有り 80 M24 3 100 30.5 21.5 8.5 19 36 12 46000 674 13,700 15,070 CAD カート 実働10日目出荷
FHMS-80-M24-125-D0-UK 有り 80 M24 3 125 30.5 21.5 8.5 19 36 12 46000 763 14,000 15,400 CAD カート 実働10日目出荷
FHMS-80-M24-150-D0-UK 有り 80 M24 3 150 30.5 21.5 8.5 19 36 12 46000 853 14,000 15,400 CAD カート 実働10日目出荷
FHMS-80-M24-200-D0-UK 有り 80 M24 3 200 30.5 21.5 8.5 19 36 12 46000 1032 14,900 16,390 CAD カート 実働10日目出荷
FHMS-100-M16-75-D0-UK 有り 100 M16 2 75 26.5 14.8 9 12 24 8 17000 535 14,000 15,400 CAD カート 実働10日目出荷
FHMS-100-M16-100-D0-UK 有り 100 M16 2 100 26.5 14.8 9 12 24 8 17000 574 14,200 15,620 CAD カート 実働10日目出荷
FHMS-100-M16-125-D0-UK 有り 100 M16 2 125 26.5 14.8 9 12 24 8 17000 614 14,200 15,620 CAD カート 実働10日目出荷
FHMS-100-M16-150-D0-UK 有り 100 M16 2 150 26.5 14.8 9 12 24 8 17000 654 14,500 15,950 CAD カート 実働10日目出荷
FHMS-100-M16-200-D0-UK 有り 100 M16 2 200 26.5 14.8 9 12 24 8 17000 734 15,700 17,270 CAD カート 実働10日目出荷
FHMS-100-M20-75-D0-UK 有り 100 M20 2.5 75 28 18 9 15 30 10 28000 633 15,000 16,500 CAD カート 実働10日目出荷
FHMS-100-M20-100-D0-UK 有り 100 M20 2.5 100 28 18 9 15 30 10 28000 695 15,200 16,720 CAD カート 実働10日目出荷
FHMS-100-M20-125-D0-UK 有り 100 M20 2.5 125 28 18 9 15 30 10 28000 757 15,600 17,160 CAD カート 実働10日目出荷
FHMS-100-M20-150-D0-UK 有り 100 M20 2.5 150 28 18 9 15 30 10 28000 819 15,600 17,160 CAD カート 実働10日目出荷
FHMS-100-M20-200-D0-UK 有り 100 M20 2.5 200 28 18 9 15 30 10 28000 944 16,900 18,590 CAD カート 実働10日目出荷
FHMS-100-M24-100-D0-UK 有り 100 M24 3 100 31.5 21.5 9 19 36 12 46000 840 16,300 17,930 CAD カート 実働10日目出荷
FHMS-100-M24-125-D0-UK 有り 100 M24 3 125 31.5 21.5 9 19 36 12 46000 929 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M24-150-D0-UK 有り 100 M24 3 150 31.5 21.5 9 19 36 12 46000 1019 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M24-200-D0-UK 有り 100 M24 3 200 31.5 21.5 9 19 36 12 46000 1198 17,400 19,140 CAD カート 実働10日目出荷
FHMS-120-M20-75-D0-UK 有り 120 M20 2.5 75 32 18 12 15 30 10 28000 1012 20,200 22,220 CAD カート 実働10日目出荷
FHMS-120-M20-100-D0-UK 有り 120 M20 2.5 100 32 18 12 15 30 10 28000 1074 20,500 22,550 CAD カート 実働10日目出荷
FHMS-120-M20-125-D0-UK 有り 120 M20 2.5 125 32 18 12 15 30 10 28000 1136 20,700 22,770 CAD カート 実働10日目出荷
FHMS-120-M20-150-D0-UK 有り 120 M20 2.5 150 32 18 12 15 30 10 28000 1198 20,800 22,880 CAD カート 実働10日目出荷
FHMS-120-M20-200-D0-UK 有り 120 M20 2.5 200 32 18 12 15 30 10 28000 1323 21,800 23,980 CAD カート 実働10日目出荷
FHMS-120-M24-100-D0-UK 有り 120 M24 3 100 35.5 21.5 12 19 36 12 46000 1219 21,500 23,650 CAD カート 実働10日目出荷
FHMS-120-M24-125-D0-UK 有り 120 M24 3 125 35.5 21.5 12 19 36 12 46000 1308 21,800 23,980 CAD カート 実働10日目出荷
FHMS-120-M24-150-D0-UK 有り 120 M24 3 150 35.5 21.5 12 19 36 12 46000 1398 21,800 23,980 CAD カート 実働10日目出荷
FHMS-120-M24-200-D0-UK 有り 120 M24 3 200 35.5 21.5 12 19 36 12 46000 1577 22,700 24,970 CAD カート 実働10日目出荷
FHMS-120-M30-100-D0-UK 有り 120 M30 3.5 100 39.5 25.6 12 24 46 12 43000 1536 23,300 25,630 CAD カート 実働10日目出荷
FHMS-120-M30-125-D0-UK 有り 120 M30 3.5 125 39.5 25.6 12 24 46 12 43000 1676 23,600 25,960 CAD カート 実働10日目出荷
FHMS-120-M30-150-D0-UK 有り 120 M30 3.5 150 39.5 25.6 12 24 46 12 43000 1816 24,000 26,400 CAD カート 実働10日目出荷
FHMS-120-M30-200-D0-UK 有り 120 M30 3.5 200 39.5 25.6 12 24 46 12 43000 2096 24,800 27,280 CAD カート 実働10日目出荷

*1: 静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FHMS-D0-U FHMS-D0-UK
ねじ SUS303 SUS303
パッド SUS304 SUS304
六角穴付き皿ボルト ステンレス鋼 ステンレス鋼
ロックナット SUS304

特長

  • 重荷重タイプのレベリングアジャスタ。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドの高さが低くコンパクトな設計ができます。
  • 機器・装置の高さ調整は、ねじ上部の六角穴および下部の二面幅を利用してください。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FHMS-D0-U なし
FHMS-D0-UK あり
