レベリングアジャスタ(おねじ) - 二面幅調整 - ラバーディスク(白)つき

Leveling Adjuster with Wrench Flat at the Bottom

FNMS-B2-T

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。


形状図

FNMS-B2-Tレベリングアジャスタ(おねじ) - 二面幅調整 - ラバーディスク(白)つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
50
60
80
100
120
M(並目)
ねじの呼び
すべて
M16
M20
M24
M30

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び
ピッチ Lm H L1 H1 h sw1 sw2 t 静的許容荷重*1 (N) 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
FNMS-50-M16-75-B2-T 無し 50 M16 2 75 29 - 14.5 3.5 12 - 3 28000 197 3,700 4,070 CAD カート 実働10日目出荷
FNMS-50-M16-100-B2-T 無し 50 M16 2 100 29 - 14.5 3.5 12 - 3 28000 231 4,000 4,400 CAD カート 実働10日目出荷
FNMS-50-M16-125-B2-T 無し 50 M16 2 125 29 - 14.5 3.5 12 - 3 28000 260 4,100 4,510 CAD カート 実働10日目出荷
FNMS-50-M16-150-B2-T 無し 50 M16 2 150 29 - 14.5 3.5 12 - 3 28000 300 4,200 4,620 CAD カート 実働10日目出荷
FNMS-50-M16-200-B2-T 無し 50 M16 2 200 29 - 14.5 3.5 12 - 3 28000 340 5,500 6,050 CAD カート 実働10日目出荷
FNMS-60-M16-75-B2-T 無し 60 M16 2 75 30 - 16 4 12 - 3 25000 247 3,800 4,180 CAD カート 実働10日目出荷
FNMS-60-M16-100-B2-T 無し 60 M16 2 100 30 - 16 4 12 - 3 25000 281 4,100 4,510 CAD カート 実働10日目出荷
FNMS-60-M16-125-B2-T 無し 60 M16 2 125 30 - 16 4 12 - 3 25000 310 4,200 4,620 CAD カート 実働10日目出荷
FNMS-60-M16-150-B2-T 無し 60 M16 2 150 30 - 16 4 12 - 3 25000 350 4,400 4,840 CAD カート 実働10日目出荷
FNMS-60-M16-200-B2-T 無し 60 M16 2 200 30 - 16 4 12 - 3 25000 390 5,600 6,160 CAD カート 実働10日目出荷
FNMS-80-M16-75-B2-T 無し 80 M16 2 75 32 - 18 5 12 - 3 15000 337 5,000 5,500 CAD カート 実働10日目出荷
FNMS-80-M16-100-B2-T 無し 80 M16 2 100 32 - 18 5 12 - 3 15000 371 5,300 5,830 CAD カート 実働10日目出荷
FNMS-80-M16-125-B2-T 無し 80 M16 2 125 32 - 18 5 12 - 3 15000 400 5,400 5,940 CAD カート 実働10日目出荷
FNMS-80-M16-150-B2-T 無し 80 M16 2 150 32 - 18 5 12 - 3 15000 440 5,500 6,050 CAD カート 実働10日目出荷
FNMS-80-M16-200-B2-T 無し 80 M16 2 200 32 - 18 5 12 - 3 15000 480 6,700 7,370 CAD カート 実働10日目出荷
FNMS-80-M20-75-B2-T 無し 80 M20 2.5 75 33 - 18 5 15 - 3 15000 417 5,900 6,490 CAD カート 実働10日目出荷
FNMS-80-M20-100-B2-T 無し 80 M20 2.5 100 33 - 18 5 15 - 3 15000 470 6,600 7,260 CAD カート 実働10日目出荷
FNMS-80-M20-125-B2-T 無し 80 M20 2.5 125 33 - 18 5 15 - 3 15000 523 7,000 7,700 CAD カート 実働10日目出荷
FNMS-80-M20-150-B2-T 無し 80 M20 2.5 150 33 - 18 5 15 - 3 15000 576 7,200 7,920 CAD カート 実働10日目出荷
FNMS-80-M20-200-B2-T 無し 80 M20 2.5 200 33 - 18 5 15 - 3 15000 681 8,300 9,130 CAD カート 実働10日目出荷
FNMS-80-M24-100-B2-T 無し 80 M24 3 100 36 - 18 5 19 - 3 15000 573 7,100 7,810 CAD カート 実働10日目出荷
FNMS-80-M24-125-B2-T 無し 80 M24 3 125 36 - 18 5 19 - 3 15000 649 7,500 8,250 CAD カート 実働10日目出荷
FNMS-80-M24-150-B2-T 無し 80 M24 3 150 36 - 18 5 19 - 3 15000 725 7,700 8,470 CAD カート 実働10日目出荷
FNMS-80-M24-200-B2-T 無し 80 M24 3 200 36 - 18 5 19 - 3 15000 878 8,400 9,240 CAD カート 実働10日目出荷
FNMS-100-M16-75-B2-T 無し 100 M16 2 75 34 - 20 6 12 - 3 14000 497 6,500 7,150 CAD カート 実働10日目出荷
FNMS-100-M16-100-B2-T 無し 100 M16 2 100 34 - 20 6 12 - 3 14000 531 6,700 7,370 CAD カート 実働10日目出荷
FNMS-100-M16-125-B2-T 無し 100 M16 2 125 34 - 20 6 12 - 3 14000 560 6,900 7,590 CAD カート 実働10日目出荷
FNMS-100-M16-150-B2-T 無し 100 M16 2 150 34 - 20 6 12 - 3 14000 600 7,000 7,700 CAD カート 実働10日目出荷
FNMS-100-M16-200-B2-T 無し 100 M16 2 200 34 - 20 6 12 - 3 14000 640 8,200 9,020 CAD カート 実働10日目出荷
FNMS-100-M20-75-B2-T 無し 100 M20 2.5 75 35 - 20 6 15 - 3 14000 557 7,400 8,140 CAD カート 実働10日目出荷
FNMS-100-M20-100-B2-T 無し 100 M20 2.5 100 35 - 20 6 15 - 3 14000 610 8,200 9,020 CAD カート 実働10日目出荷
FNMS-100-M20-125-B2-T 無し 100 M20 2.5 125 35 - 20 6 15 - 3 14000 663 8,500 9,350 CAD カート 実働10日目出荷
FNMS-100-M20-150-B2-T 無し 100 M20 2.5 150 35 - 20 6 15 - 3 14000 716 8,700 9,570 CAD カート 実働10日目出荷
FNMS-100-M20-200-B2-T 無し 100 M20 2.5 200 35 - 20 6 15 - 3 14000 821 9,800 10,780 CAD カート 実働10日目出荷
FNMS-100-M24-100-B2-T 無し 100 M24 3 100 38 - 20 6 19 - 3 14000 713 8,500 9,350 CAD カート 実働10日目出荷
FNMS-100-M24-125-B2-T 無し 100 M24 3 125 38 - 20 6 19 - 3 14000 789 8,900 9,790 CAD カート 実働10日目出荷
FNMS-100-M24-150-B2-T 無し 100 M24 3 150 38 - 20 6 19 - 3 14000 865 9,100 10,010 CAD カート 実働10日目出荷
FNMS-100-M24-200-B2-T 無し 100 M24 3 200 38 - 20 6 19 - 3 14000 1018 9,800 10,780 CAD カート 実働10日目出荷
FNMS-120-M20-100-B2-T 無し 120 M20 2.5 100 39 - 22 6 15 - 4 22000 887 10,400 11,440 CAD カート 実働10日目出荷
FNMS-120-M20-125-B2-T 無し 120 M20 2.5 125 39 - 22 6 15 - 4 22000 940 10,700 11,770 CAD カート 実働10日目出荷
FNMS-120-M20-150-B2-T 無し 120 M20 2.5 150 39 - 22 6 15 - 4 22000 993 11,000 12,100 CAD カート 実働10日目出荷
FNMS-120-M20-200-B2-T 無し 120 M20 2.5 200 39 - 22 6 15 - 4 22000 1046 12,000 13,200 CAD カート 実働10日目出荷
FNMS-120-M24-100-B2-T 無し 120 M24 3 100 42 - 22 6 19 - 4 22000 1157 10,800 11,880 CAD カート 実働10日目出荷
FNMS-120-M24-125-B2-T 無し 120 M24 3 125 42 - 22 6 19 - 4 22000 1043 11,100 12,210 CAD カート 実働10日目出荷
FNMS-120-M24-150-B2-T 無し 120 M24 3 150 42 - 22 6 19 - 4 22000 1119 11,300 12,430 CAD カート 実働10日目出荷
FNMS-120-M24-200-B2-T 無し 120 M24 3 200 42 - 22 6 19 - 4 22000 1195 12,000 13,200 CAD カート 実働10日目出荷
FNMS-120-M30-100-B2-T 無し 120 M30 3.5 100 46 - 22 6 24 - 4 22000 1193 11,500 12,650 CAD カート 実働10日目出荷
FNMS-120-M30-125-B2-T 無し 120 M30 3.5 125 46 - 22 6 24 - 4 22000 1313 11,900 13,090 CAD カート 実働10日目出荷
FNMS-120-M30-150-B2-T 無し 120 M30 3.5 150 46 - 22 6 24 - 4 22000 1434 12,400 13,640 CAD カート 実働10日目出荷
FNMS-120-M30-200-B2-T 無し 120 M30 3.5 200 46 - 22 6 24 - 4 22000 1675 13,000 14,300 CAD カート 実働10日目出荷
FNMS-50-M16-75-B2-TK 有り 50 M16 2 75 29 14.8 14.5 3.5 12 24 3 28000 226 3,900 4,290 CAD カート 実働10日目出荷
FNMS-50-M16-100-B2-TK 有り 50 M16 2 100 29 14.8 14.5 3.5 12 24 3 28000 260 4,200 4,620 CAD カート 実働10日目出荷
FNMS-50-M16-125-B2-TK 有り 50 M16 2 125 29 14.8 14.5 3.5 12 24 3 28000 289 4,300 4,730 CAD カート 実働10日目出荷
FNMS-50-M16-150-B2-TK 有り 50 M16 2 150 29 14.8 14.5 3.5 12 24 3 28000 329 4,400 4,840 CAD カート 実働10日目出荷
FNMS-50-M16-200-B2-TK 有り 50 M16 2 200 29 14.8 14.5 3.5 12 24 3 28000 369 5,700 6,270 CAD カート 実働10日目出荷
FNMS-60-M16-75-B2-TK 有り 60 M16 2 75 30 14.8 16 4 12 24 3 25000 276 4,000 4,400 CAD カート 実働10日目出荷
FNMS-60-M16-100-B2-TK 有り 60 M16 2 100 30 14.8 16 4 12 24 3 25000 310 4,300 4,730 CAD カート 実働10日目出荷
FNMS-60-M16-125-B2-TK 有り 60 M16 2 125 30 14.8 16 4 12 24 3 25000 339 4,400 4,840 CAD カート 実働10日目出荷
FNMS-60-M16-150-B2-TK 有り 60 M16 2 150 30 14.8 16 4 12 24 3 25000 379 4,600 5,060 CAD カート 実働10日目出荷
FNMS-60-M16-200-B2-TK 有り 60 M16 2 200 30 14.8 16 4 12 24 3 25000 419 5,800 6,380 CAD カート 実働10日目出荷
FNMS-80-M16-75-B2-TK 有り 80 M16 2 75 32 14.8 18 5 12 24 3 15000 366 5,200 5,720 CAD カート 実働10日目出荷
FNMS-80-M16-100-B2-TK 有り 80 M16 2 100 32 14.8 18 5 12 24 3 15000 400 5,500 6,050 CAD カート 実働10日目出荷
FNMS-80-M16-125-B2-TK 有り 80 M16 2 125 32 14.8 18 5 12 24 3 15000 429 5,600 6,160 CAD カート 実働10日目出荷
FNMS-80-M16-150-B2-TK 有り 80 M16 2 150 32 14.8 18 5 12 24 3 15000 469 5,700 6,270 CAD カート 実働10日目出荷
FNMS-80-M16-200-B2-TK 有り 80 M16 2 200 32 14.8 18 5 12 24 3 15000 509 6,900 7,590 CAD カート 実働10日目出荷
FNMS-80-M20-75-B2-TK 有り 80 M20 2.5 75 33 18 18 5 15 30 3 15000 469 6,200 6,820 CAD カート 実働10日目出荷
FNMS-80-M20-100-B2-TK 有り 80 M20 2.5 100 33 18 18 5 15 30 3 15000 522 6,900 7,590 CAD カート 実働10日目出荷
FNMS-80-M20-125-B2-TK 有り 80 M20 2.5 125 33 18 18 5 15 30 3 15000 575 7,300 8,030 CAD カート 実働10日目出荷
FNMS-80-M20-150-B2-TK 有り 80 M20 2.5 150 33 18 18 5 15 30 3 15000 628 7,500 8,250 CAD カート 実働10日目出荷
FNMS-80-M20-200-B2-TK 有り 80 M20 2.5 200 33 18 18 5 15 30 3 15000 733 8,600 9,460 CAD カート 実働10日目出荷
FNMS-80-M24-100-B2-TK 有り 80 M24 3 100 36 21.5 18 5 19 36 3 15000 665 7,600 8,360 CAD カート 実働10日目出荷
FNMS-80-M24-125-B2-TK 有り 80 M24 3 125 36 21.5 18 5 19 36 3 15000 741 8,000 8,800 CAD カート 実働10日目出荷
FNMS-80-M24-150-B2-TK 有り 80 M24 3 150 36 21.5 18 5 19 36 3 15000 817 8,200 9,020 CAD カート 実働10日目出荷
FNMS-80-M24-200-B2-TK 有り 80 M24 3 200 36 21.5 18 5 19 36 3 15000 970 8,900 9,790 CAD カート 実働10日目出荷
FNMS-100-M16-75-B2-TK 有り 100 M16 2 75 34 14.8 20 6 12 24 3 14000 526 6,700 7,370 CAD カート 実働10日目出荷
FNMS-100-M16-100-B2-TK 有り 100 M16 2 100 34 14.8 20 6 12 24 3 14000 560 6,900 7,590 CAD カート 実働10日目出荷
FNMS-100-M16-125-B2-TK 有り 100 M16 2 125 34 14.8 20 6 12 24 3 14000 589 7,100 7,810 CAD カート 実働10日目出荷
FNMS-100-M16-150-B2-TK 有り 100 M16 2 150 34 14.8 20 6 12 24 3 14000 629 7,200 7,920 CAD カート 実働10日目出荷
FNMS-100-M16-200-B2-TK 有り 100 M16 2 200 34 14.8 20 6 12 24 3 14000 669 8,400 9,240 CAD カート 実働10日目出荷
FNMS-100-M20-75-B2-TK 有り 100 M20 2.5 75 35 18 20 6 15 30 3 14000 609 7,700 8,470 CAD カート 実働10日目出荷
FNMS-100-M20-100-B2-TK 有り 100 M20 2.5 100 35 18 20 6 15 30 3 14000 662 8,500 9,350 CAD カート 実働10日目出荷
FNMS-100-M20-125-B2-TK 有り 100 M20 2.5 125 35 18 20 6 15 30 3 14000 715 8,800 9,680 CAD カート 実働10日目出荷
FNMS-100-M20-150-B2-TK 有り 100 M20 2.5 150 35 18 20 6 15 30 3 14000 768 9,000 9,900 CAD カート 実働10日目出荷
FNMS-100-M20-200-B2-TK 有り 100 M20 2.5 200 35 18 20 6 15 30 3 14000 873 10,100 11,110 CAD カート 実働10日目出荷
FNMS-100-M24-100-B2-TK 有り 100 M24 3 100 38 21.5 20 6 19 36 3 14000 805 9,000 9,900 CAD カート 実働10日目出荷
FNMS-100-M24-125-B2-TK 有り 100 M24 3 125 38 21.5 20 6 19 36 3 14000 881 9,400 10,340 CAD カート 実働10日目出荷
FNMS-100-M24-150-B2-TK 有り 100 M24 3 150 38 21.5 20 6 19 36 3 14000 957 9,600 10,560 CAD カート 実働10日目出荷
FNMS-100-M24-200-B2-TK 有り 100 M24 3 200 38 21.5 20 6 19 36 3 14000 1110 10,300 11,330 CAD カート 実働10日目出荷
FNMS-120-M20-100-B2-TK 有り 120 M20 2.5 100 39 18 22 6 15 30 4 22000 939 10,700 11,770 CAD カート 実働10日目出荷
FNMS-120-M20-125-B2-TK 有り 120 M20 2.5 125 39 18 22 6 15 30 4 22000 992 11,000 12,100 CAD カート 実働10日目出荷
FNMS-120-M20-150-B2-TK 有り 120 M20 2.5 150 39 18 22 6 15 30 4 22000 1045 11,300 12,430 CAD カート 実働10日目出荷
FNMS-120-M20-200-B2-TK 有り 120 M20 2.5 200 39 18 22 6 15 30 4 22000 1098 12,300 13,530 CAD カート 実働10日目出荷
FNMS-120-M24-100-B2-TK 有り 120 M24 3 100 42 21.5 22 6 19 36 4 22000 1249 11,300 12,430 CAD カート 実働10日目出荷
FNMS-120-M24-125-B2-TK 有り 120 M24 3 125 42 21.5 22 6 19 36 4 22000 1135 11,600 12,760 CAD カート 実働10日目出荷
FNMS-120-M24-150-B2-TK 有り 120 M24 3 150 42 21.5 22 6 19 36 4 22000 1211 11,800 12,980 CAD カート 実働10日目出荷
FNMS-120-M24-200-B2-TK 有り 120 M24 3 200 42 21.5 22 6 19 36 4 22000 1287 12,500 13,750 CAD カート 実働10日目出荷
FNMS-120-M30-100-B2-TK 有り 120 M30 3.5 100 46 25.6 22 6 24 46 4 22000 1392 12,900 14,190 CAD カート 実働10日目出荷
FNMS-120-M30-125-B2-TK 有り 120 M30 3.5 125 46 25.6 22 6 24 46 4 22000 1512 13,300 14,630 CAD カート 実働10日目出荷
FNMS-120-M30-150-B2-TK 有り 120 M30 3.5 150 46 25.6 22 6 24 46 4 22000 1633 13,800 15,180 CAD カート 実働10日目出荷
FNMS-120-M30-200-B2-TK 有り 120 M30 3.5 200 46 25.6 22 6 24 46 4 22000 1874 14,400 15,840 CAD カート 実働10日目出荷

*1: 静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FNMS-B2-T FNMS-B2-TK
ねじ SUS303 SUS303
パッド SUS304 SUS304
ラバーディスク TPE(白)硬度ショアA80±5 TPE(白)硬度ショアA80±5
六角穴付きボルト ステンレス鋼 ステンレス鋼
ロックナット - SUS304

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • 機器・装置の高さ調整は、ねじの二面幅を利用してください。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 耐候性にすぐれたTPE製のラバーディスクつき。機器・装置の滑り止めに効果的です。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット

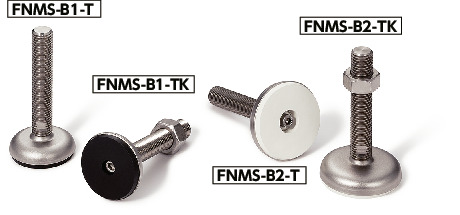

FNMS-B2-T なし
FNMS-B2-TK あり
