  • レベリングアジャスタ(レベルアジャスター)・水平器

レベリングアジャスタ（おねじ） - 二面幅調整

Leveling Adjuster with Wrench Flat at the Bottom

FUMS-D0-T

安全上の注意

FUMS-D0-Tレベリングアジャスタ（おねじ） - 二面幅調整

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。

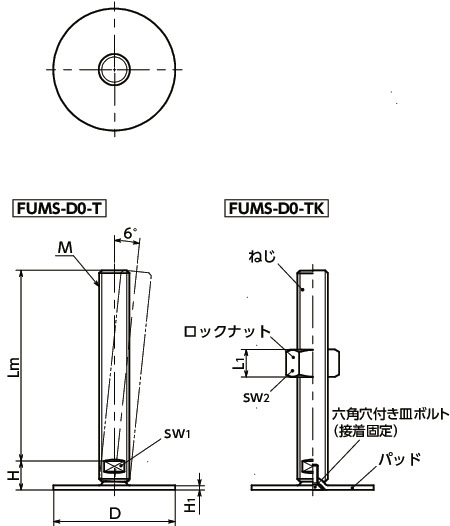

形状図

FUMS-D0-Tレベリングアジャスタ（おねじ） - 二面幅調整寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
40
50
60
80
M(並目)
ねじの呼び
すべて
M16
M20
M24

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 sw1 sw2 L1 静的許容荷重＊1 （N） 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FUMS-40-M16-75-D0-T 無し 40 M16 2 75 17 2 12 - - 12000 129 2,640 2,904 CAD カート 実働10日目出荷
FUMS-40-M16-100-D0-T 無し 40 M16 2 100 17 2 12 - - 12000 162 2,970 3,267 CAD カート 実働10日目出荷
FUMS-40-M16-125-D0-T 無し 40 M16 2 125 17 2 12 - - 12000 194 3,080 3,388 CAD カート 実働10日目出荷
FUMS-40-M16-150-D0-T 無し 40 M16 2 150 17 2 12 - - 12000 226 3,190 3,509 CAD カート 実働10日目出荷
FUMS-40-M16-200-D0-T 無し 40 M16 2 200 17 2 12 - - 12000 291 4,620 5,082 CAD カート 実働10日目出荷
FUMS-50-M16-75-D0-T 無し 50 M16 2 75 17 2.5 12 - - 14000 149 2,750 3,025 CAD カート 実働10日目出荷
FUMS-50-M16-100-D0-T 無し 50 M16 2 100 17 2.5 12 - - 14000 182 3,080 3,388 CAD カート 実働10日目出荷
FUMS-50-M16-125-D0-T 無し 50 M16 2 125 17 2.5 12 - - 14000 214 3,300 3,630 CAD カート 実働10日目出荷
FUMS-50-M16-150-D0-T 無し 50 M16 2 150 17 2.5 12 - - 14000 246 3,410 3,751 CAD カート 実働10日目出荷
FUMS-50-M16-200-D0-T 無し 50 M16 2 200 17 2.5 12 - - 14000 311 4,730 5,203 CAD カート 実働10日目出荷
FUMS-60-M16-75-D0-T 無し 60 M16 2 75 17 2.5 12 - - 16000 166 2,860 3,146 CAD カート 実働10日目出荷
FUMS-60-M16-100-D0-T 無し 60 M16 2 100 17 2.5 12 - - 16000 200 3,080 3,388 CAD カート 実働10日目出荷
FUMS-60-M16-125-D0-T 無し 60 M16 2 125 17 2.5 12 - - 16000 231 3,300 3,630 CAD カート 実働10日目出荷
FUMS-60-M16-150-D0-T 無し 60 M16 2 150 17 2.5 12 - - 16000 263 3,410 3,751 CAD カート 実働10日目出荷
FUMS-60-M16-200-D0-T 無し 60 M16 2 200 17 2.5 12 - - 16000 328 4,730 5,203 CAD カート 実働10日目出荷
FUMS-80-M16-75-D0-T 無し 80 M16 2 75 18 3 12 - - 20000 226 2,860 3,146 CAD カート 実働10日目出荷
FUMS-80-M16-100-D0-T 無し 80 M16 2 100 18 3 12 - - 20000 259 3,190 3,509 CAD カート 実働10日目出荷
FUMS-80-M16-125-D0-T 無し 80 M16 2 125 18 3 12 - - 20000 291 3,300 3,630 CAD カート 実働10日目出荷
FUMS-80-M16-150-D0-T 無し 80 M16 2 150 18 3 12 - - 20000 323 3,520 3,872 CAD カート 実働10日目出荷
FUMS-80-M16-200-D0-T 無し 80 M16 2 200 18 3 12 - - 20000 388 4,840 5,324 CAD カート 実働10日目出荷
FUMS-80-M20-75-D0-T 無し 80 M20 2.5 75 19 3 15 - - 20000 281 3,850 4,235 CAD カート 実働10日目出荷
FUMS-80-M20-100-D0-T 無し 80 M20 2.5 100 19 3 15 - - 20000 340 4,730 5,203 CAD カート 実働10日目出荷
FUMS-80-M20-125-D0-T 無し 80 M20 2.5 125 19 3 15 - - 20000 390 5,060 5,566 CAD カート 実働10日目出荷
FUMS-80-M20-150-D0-T 無し 80 M20 2.5 150 19 3 15 - - 20000 441 5,390 5,929 CAD カート 実働10日目出荷
FUMS-80-M20-200-D0-T 無し 80 M20 2.5 200 19 3 15 - - 20000 541 6,600 7,260 CAD カート 実働10日目出荷
FUMS-80-M24-100-D0-T 無し 80 M24 3 100 22 3 19 - - 22000 447 5,280 5,808 CAD カート 実働10日目出荷
FUMS-80-M24-125-D0-T 無し 80 M24 3 125 22 3 19 - - 22000 527 5,720 6,292 CAD カート 実働10日目出荷
FUMS-80-M24-150-D0-T 無し 80 M24 3 150 22 3 19 - - 22000 593 5,830 6,413 CAD カート 実働10日目出荷
FUMS-80-M24-200-D0-T 無し 80 M24 3 200 22 3 19 - - 22000 739 6,600 7,260 CAD カート 実働10日目出荷
FUMS-40-M16-75-D0-TK 有り 40 M16 2 75 17 2 12 24 14.8 12000 163 2,860 3,146 CAD カート 実働10日目出荷
FUMS-40-M16-100-D0-TK 有り 40 M16 2 100 17 2 12 24 14.8 12000 196 3,190 3,509 CAD カート 実働10日目出荷
FUMS-40-M16-125-D0-TK 有り 40 M16 2 125 17 2 12 24 14.8 12000 228 3,300 3,630 CAD カート 実働10日目出荷
FUMS-40-M16-150-D0-TK 有り 40 M16 2 150 17 2 12 24 14.8 12000 260 3,410 3,751 CAD カート 実働10日目出荷
FUMS-40-M16-200-D0-TK 有り 40 M16 2 200 17 2 12 24 14.8 12000 325 4,840 5,324 CAD カート 実働10日目出荷
FUMS-50-M16-75-D0-TK 有り 50 M16 2 75 17 2.5 12 24 14.8 14000 183 2,970 3,267 CAD カート 実働10日目出荷
FUMS-50-M16-100-D0-TK 有り 50 M16 2 100 17 2.5 12 24 14.8 14000 216 3,300 3,630 CAD カート 実働10日目出荷
FUMS-50-M16-125-D0-TK 有り 50 M16 2 125 17 2.5 12 24 14.8 14000 248 3,520 3,872 CAD カート 実働10日目出荷
FUMS-50-M16-150-D0-TK 有り 50 M16 2 150 17 2.5 12 24 14.8 14000 280 3,630 3,993 CAD カート 実働10日目出荷
FUMS-50-M16-200-D0-TK 有り 50 M16 2 200 17 2.5 12 24 14.8 14000 345 4,950 5,445 CAD カート 実働10日目出荷
FUMS-60-M16-75-D0-TK 有り 60 M16 2 75 17 2.5 12 24 14.8 16000 200 3,080 3,388 CAD カート 実働10日目出荷
FUMS-60-M16-100-D0-TK 有り 60 M16 2 100 17 2.5 12 24 14.8 16000 233 3,300 3,630 CAD カート 実働10日目出荷
FUMS-60-M16-125-D0-TK 有り 60 M16 2 125 17 2.5 12 24 14.8 16000 265 3,520 3,872 CAD カート 実働10日目出荷
FUMS-60-M16-150-D0-TK 有り 60 M16 2 150 17 2.5 12 24 14.8 16000 297 3,630 3,993 CAD カート 実働10日目出荷
FUMS-60-M16-200-D0-TK 有り 60 M16 2 200 17 2.5 12 24 14.8 16000 362 4,950 5,445 CAD カート 実働10日目出荷
FUMS-80-M16-75-D0-TK 有り 80 M16 2 75 18 3 12 24 14.8 20000 260 3,080 3,388 CAD カート 実働10日目出荷
FUMS-80-M16-100-D0-TK 有り 80 M16 2 100 18 3 12 24 14.8 20000 293 3,410 3,751 CAD カート 実働10日目出荷
FUMS-80-M16-125-D0-TK 有り 80 M16 2 125 18 3 12 24 14.8 20000 325 3,520 3,872 CAD カート 実働10日目出荷
FUMS-80-M16-150-D0-TK 有り 80 M16 2 150 18 3 12 24 14.8 20000 357 3,740 4,114 CAD カート 実働10日目出荷
FUMS-80-M16-200-D0-TK 有り 80 M16 2 200 18 3 12 24 14.8 20000 422 5,060 5,566 CAD カート 実働10日目出荷
FUMS-80-M20-75-D0-TK 有り 80 M20 2.5 75 19 3 15 30 18 20000 334 4,180 4,598 CAD カート 実働10日目出荷
FUMS-80-M20-100-D0-TK 有り 80 M20 2.5 100 19 3 15 30 18 20000 393 5,060 5,566 CAD カート 実働10日目出荷
FUMS-80-M20-125-D0-TK 有り 80 M20 2.5 125 19 3 15 30 18 20000 443 5,390 5,929 CAD カート 実働10日目出荷
FUMS-80-M20-150-D0-TK 有り 80 M20 2.5 150 19 3 15 30 18 20000 494 5,720 6,292 CAD カート 実働10日目出荷
FUMS-80-M20-200-D0-TK 有り 80 M20 2.5 200 19 3 15 30 18 20000 594 6,930 7,623 CAD カート 実働10日目出荷
FUMS-80-M24-100-D0-TK 有り 80 M24 3 100 22 3 19 36 21.5 22000 547 5,830 6,413 CAD カート 実働10日目出荷
FUMS-80-M24-125-D0-TK 有り 80 M24 3 125 22 3 19 36 21.5 22000 627 6,270 6,897 CAD カート 実働10日目出荷
FUMS-80-M24-150-D0-TK 有り 80 M24 3 150 22 3 19 36 21.5 22000 693 6,380 7,018 CAD カート 実働10日目出荷
FUMS-80-M24-200-D0-TK 有り 80 M24 3 200 22 3 19 36 21.5 22000 839 7,150 7,865 CAD カート 実働10日目出荷

＊1：　表中の数値は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FUMS-D0-T FUMS-D0-TK
ねじ SUS303 SUS303
パッド SUS304 SUS304
六角穴付き皿ボルト ステンレス鋼 ステンレス鋼
ロックナット SUS304相当

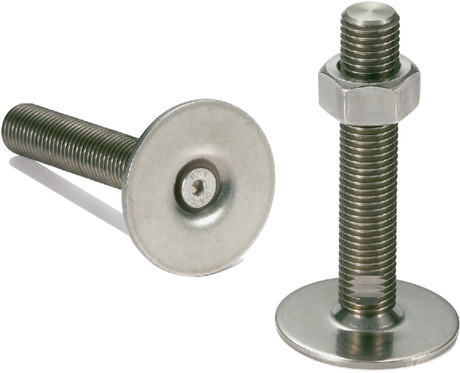

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • 機器・装置の高さ調整は、ねじの二面幅を利用してください。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • ロックナットの有無が選択できます。
商品記号 ロックナット
FUMS-D0-T なし
FUMS-D0-TK あり
