  • レベリングアジャスタ(レベルアジャスター)・水平器

レベリングアジャスタ（おねじ）　-　アンカー固定タイプ　-　二面幅調整

Leveling Adjuster with Wrench Flat at the Bottom - for use with Anchor Bolt

FYAMS-E0-T

安全上の注意

FYAMS-E0-Tレベリングアジャスタ（おねじ）　-　アンカー固定タイプ　-　二面幅調整

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。

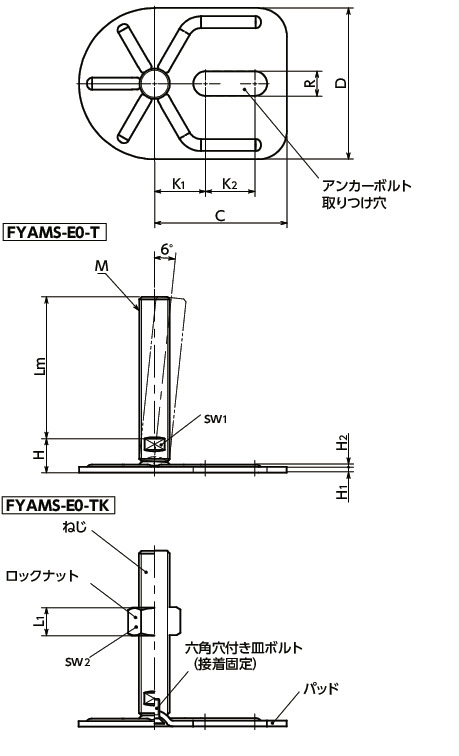

形状図

FYAMS-E0-Tレベリングアジャスタ（おねじ）　-　アンカー固定タイプ　-　二面幅調整寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
80
M(並目)
ねじの呼び
すべて
M16
M20
M24

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 H2 sw1 sw2 L1 C K1 K2 R 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FYAMS-80-M16-75-E0-T 無し 80 M16 2 75 18 3 1.3 12 - - 70 27 26 13 20000 284 3,520 3,872 CAD カート 実働10日目出荷
FYAMS-80-M16-100-E0-T 無し 80 M16 2 100 18 3 1.3 12 - - 70 27 26 13 20000 317 3,850 4,235 CAD カート 実働10日目出荷
FYAMS-80-M16-125-E0-T 無し 80 M16 2 125 18 3 1.3 12 - - 70 27 26 13 20000 349 3,960 4,356 CAD カート 実働10日目出荷
FYAMS-80-M16-150-E0-T 無し 80 M16 2 150 18 3 1.3 12 - - 70 27 26 13 20000 381 4,070 4,477 CAD カート 実働10日目出荷
FYAMS-80-M16-200-E0-T 無し 80 M16 2 200 18 3 1.3 12 - - 70 27 26 13 20000 441 5,280 5,808 CAD カート 実働10日目出荷
FYAMS-80-M20-75-E0-T 無し 80 M20 2.5 75 19 3 1.3 15 - - 70 27 26 13 20000 342 4,400 4,840 CAD カート 実働10日目出荷
FYAMS-80-M20-100-E0-T 無し 80 M20 2.5 100 19 3 1.3 15 - - 70 27 26 13 20000 401 5,500 6,050 CAD カート 実働10日目出荷
FYAMS-80-M20-125-E0-T 無し 80 M20 2.5 125 19 3 1.3 15 - - 70 27 26 13 20000 451 5,830 6,413 CAD カート 実働10日目出荷
FYAMS-80-M20-150-E0-T 無し 80 M20 2.5 150 19 3 1.3 15 - - 70 27 26 13 20000 502 6,160 6,776 CAD カート 実働10日目出荷
FYAMS-80-M20-200-E0-T 無し 80 M20 2.5 200 19 3 1.3 15 - - 70 27 26 13 20000 602 6,820 7,502 CAD カート 実働10日目出荷
FYAMS-80-M24-100-E0-T 無し 80 M24 3 100 22 3 1.3 19 - - 70 27 26 13 22000 509 5,720 6,292 CAD カート 実働10日目出荷
FYAMS-80-M24-125-E0-T 無し 80 M24 3 125 22 3 1.3 19 - - 70 27 26 13 22000 589 6,050 6,655 CAD カート 実働10日目出荷
FYAMS-80-M24-150-E0-T 無し 80 M24 3 150 22 3 1.3 19 - - 70 27 26 13 22000 655 6,270 6,897 CAD カート 実働10日目出荷
FYAMS-80-M24-200-E0-T 無し 80 M24 3 200 22 3 1.3 19 - - 70 27 26 13 22000 801 6,820 7,502 CAD カート 実働10日目出荷
FYAMS-80-M16-75-E0-TK 有り 80 M16 2 75 18 3 1.3 12 24 14.8 70 27 26 13 20000 318 3,740 4,114 CAD カート 実働10日目出荷
FYAMS-80-M16-100-E0-TK 有り 80 M16 2 100 18 3 1.3 12 24 14.8 70 27 26 13 20000 351 4,070 4,477 CAD カート 実働10日目出荷
FYAMS-80-M16-125-E0-TK 有り 80 M16 2 125 18 3 1.3 12 24 14.8 70 27 26 13 20000 383 4,180 4,598 CAD カート 実働10日目出荷
FYAMS-80-M16-150-E0-TK 有り 80 M16 2 150 18 3 1.3 12 24 14.8 70 27 26 13 20000 415 4,290 4,719 CAD カート 実働10日目出荷
FYAMS-80-M16-200-E0-TK 有り 80 M16 2 200 18 3 1.3 12 24 14.8 70 27 26 13 20000 475 5,500 6,050 CAD カート 実働10日目出荷
FYAMS-80-M20-75-E0-TK 有り 80 M20 2.5 75 19 3 1.3 15 30 18 70 27 26 13 20000 395 4,730 5,203 CAD カート 実働10日目出荷
FYAMS-80-M20-100-E0-TK 有り 80 M20 2.5 100 19 3 1.3 15 30 18 70 27 26 13 20000 454 5,830 6,413 CAD カート 実働10日目出荷
FYAMS-80-M20-125-E0-TK 有り 80 M20 2.5 125 19 3 1.3 15 30 18 70 27 26 13 20000 504 6,160 6,776 CAD カート 実働10日目出荷
FYAMS-80-M20-150-E0-TK 有り 80 M20 2.5 150 19 3 1.3 15 30 18 70 27 26 13 20000 555 6,490 7,139 CAD カート 実働10日目出荷
FYAMS-80-M20-200-E0-TK 有り 80 M20 2.5 200 19 3 1.3 15 30 18 70 27 26 13 20000 655 7,150 7,865 CAD カート 実働10日目出荷
FYAMS-80-M24-100-E0-TK 有り 80 M24 3 100 22 3 1.3 19 36 21.5 70 27 26 13 22000 609 6,270 6,897 CAD カート 実働10日目出荷
FYAMS-80-M24-125-E0-TK 有り 80 M24 3 125 22 3 1.3 19 36 21.5 70 27 26 13 22000 689 6,600 7,260 CAD カート 実働10日目出荷
FYAMS-80-M24-150-E0-TK 有り 80 M24 3 150 22 3 1.3 19 36 21.5 70 27 26 13 22000 755 6,820 7,502 CAD カート 実働10日目出荷
FYAMS-80-M24-200-E0-TK 有り 80 M24 3 200 22 3 1.3 19 36 21.5 70 27 26 13 22000 901 7,370 8,107 CAD カート 実働10日目出荷

＊1：　静的許容荷重は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FYAMS-E0-T FYAMS-E0-TK
ねじ SUS303 SUS303
パッド SUS304 SUS304
六角穴付き皿ボルト ステンレス鋼 ステンレス鋼
ロックナット SUS304

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • 機器・装置の高さ調整は、ねじの二面幅を利用してください。
  • アンカーボルト用の取りつけ穴があり、床面に固定ができます。衝撃や振動による機器・装置の位置ずれの防止に効果的です。
  • アンカーボルト用の取りつけ穴は長穴タイプ。床面への穴加工後、機器・装置の位置調整ができます。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FYAMS-E0-T なし
FYAMS-E0-TK あり
