• ヒンジ(蝶番)

HNG-C

メタルヒンジ - おねじタイプ

Metal Hinge

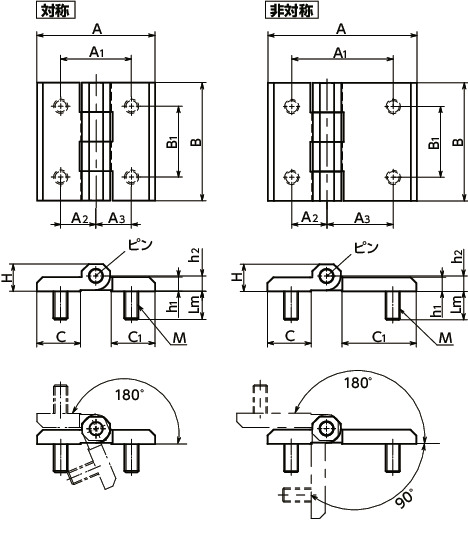

形状図

HNG-Cメタルヒンジ - おねじタイプ寸法図

寸法・CAD・価格

絞り込み

カラー
すべて
SG
BK

単位 : mm

品番 A B A1 A2 A3 B1 M Lm C C1 H h1 h2 カラー スタイル 質量
(g)
価格
(円)
CAD 標準品を購入 備考
HNG-40-40-C-SG 40 40 25 12.5 12.5 25 M5 12 16 16 9 5 5.5 SG 対称 59 1,650 CAD カート -
HNG-40-40-C-BK 40 40 25 12.5 12.5 25 M5 12 16 16 9 5 5.5 BK 対称 59 1,650 CAD カート -
HNG-50-50-C-SG 50 50 30 15 15 30 M6 12 21 21 11.5 6 6.5 SG 対称 104 1,830 CAD カート -
HNG-50-50-C-BK 50 50 30 15 15 30 M6 12 21 21 11.5 6 6.5 BK 対称 104 1,830 CAD カート -
HNG-60-60-C-SG 60 60 36 18 18 36 M8 14 26 26 15 8 8.5 SG 対称 195 2,670 CAD カート -
HNG-60-60-C-BK 60 60 36 18 18 36 M8 14 26 26 15 8 8.5 BK 対称 195 2,670 CAD カート -
HNG-63-50-C-SG 63 50 43 15 28 30 M6 12 21 34 11.5 6 6.5 SG 非対称 120 2,240 CAD カート 非在庫品
HNG-63-50-C-BK 63 50 43 15 28 30 M6 12 21 34 11.5 6 6.5 BK 非対称 120 2,240 CAD カート 非在庫品
HNG-76-50-C-SG 76 50 56 28 28 30 M6 12 34 34 11.5 6 6.5 SG 対称 139 2,590 CAD カート 非在庫品
HNG-76-50-C-BK 76 50 56 28 28 30 M6 12 34 34 11.5 6 6.5 BK 対称 139 2,590 CAD カート 非在庫品
HNG-90-60-C-SG 90 60 63 18 45 36 M8 14 26 56 15 8 8.5 SG 非対称 278 3,470 CAD カート 非在庫品
HNG-90-60-C-BK 90 60 63 18 45 36 M8 14 26 56 15 8 8.5 BK 非対称 278 3,470 CAD カート 非在庫品
HNG-120-60-C-SG 120 60 90 45 45 36 M8 14 56 56 15 8 8.5 SG 対称 362 4,070 CAD カート 非在庫品
HNG-120-60-C-BK 120 60 90 45 45 36 M8 14 56 56 15 8 8.5 BK 対称 362 4,070 CAD カート 非在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

HNG-C
本体 亜鉛ダイカスト
静電塗装(各色)
ピン SUS303
ねじ部 SUS316相当

特長

  • オール金属製のヒンジ。
  • 重厚感のあるデザイン。へビーデューティーな用途に適しています。

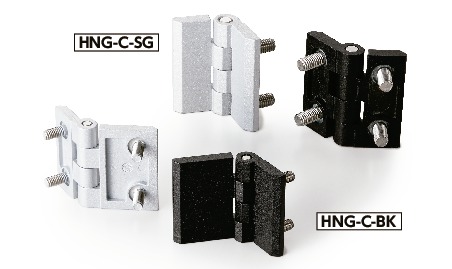

  • カラーバリエーションは2色。品番の末尾記号により、選択できます。
    HNG-C-SG----つや消しシルバー
    HNG-C-BK----つや消し黒

強度

HNG-Cメタルヒンジ - おねじタイプ

品番 許容最大荷重(N)
LR0 LR90 LA
HNG-40-40-C 1700 1850 900
HNG-50-50-C 3550 2000 2050
HNG-60-60-C 4050 2550 3050
HNG-63-50-C 3000 2000 1500
HNG-76-50-C 3000 2000 1200
HNG-90-60-C 4500 1500 2000
HNG-120-60-C 4500 1500 1500

関連商品

ステンレス製のメタルヒンジHNGS-C-NIがあります。
HNGS-C-NI

HNG-Cメタルヒンジ - おねじタイプ
