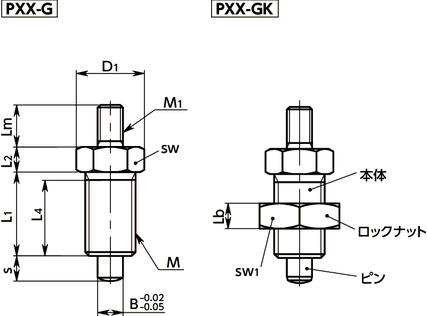

PXX-8-GKの形状図
単位 : mm
| 品番 | ロックナットの 有無 |
M(細目) ねじの呼び |
ピッチ | M1(並目) ねじの呼び |
ピッチ | D1 | L1 | L2 | L4 min. |
Lb | Lm | sw | sw1 | B | s | 荷重(N) min./max. |
質量 (g) |
ピンのせん断荷重 (N) |
適用カラー | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXX-8-GK | ○ | M16 | 1.5 | M8 | 1.25 | 21.9 | 26 | 8 | 23 | 8 | 12 | 19 | 24 | 8 | 8 | 11/30 | 77 | 4500 | PXCS-16-19-＊＊ | 2,240 | 2,464 | CAD | カート | 在庫品 |
PXX-8-GKの材質・仕上げ
| PXX-G | PXX-GK | |
|---|---|---|
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
SUM22L 四三酸化鉄皮膜（黒） |
| ピン | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| スプリング | SWPB相当 | SWPB相当 |
| ロックナット | S45C 四三酸化鉄皮膜（黒） |
PXX-8-GKの特長
- 割り出し・位置決めピン。
- ピンは焼入れ済み。耐摩耗性にすぐれています。
- 商品記号により、ロックナットの有無が選択できます。
| 商品記号 | ロックナット |
|---|---|
| PXX-G | なし＊1 |
| PXX-GK | あり |
＊1： ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス ）
使用例

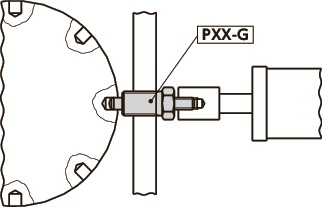

割り出し盤に。
