• インデックスプランジャ

PHDXS-FH

インデックスプランジャ - ハイジェニックデザイン

Indexing Plunger - Hygienic Design

形状図

PHDXS-FHインデックスプランジャ - ハイジェニックデザイン寸法図

寸法・CAD・価格

絞り込み

M(細目)
ねじの呼び
すべて
M12
M16
B
すべて
6
8
s
すべて
6
8

単位 : mm

品番 M(細目)
ねじの呼び
ピッチ D D1 D2 L L1 L2 sw B s 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
価格
(円)
CAD
ダウンロード
標準品を購入 備考
PHDXS-6-6-FH M12 1.5 35 22.8 18 67.8 12 20.8 14 6 6 20/36 178 2620 16,100 CAD カート -
PHDXS-8-8-FH M16 1.5 35 22.8 18 74.3 12 25.3 14 8 8 22/32 195 4660 17,100 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PHDXS-FH
ノブ SUS316
本体 SUS316
ピン SUS316
スプリング SUS316Ti
シールリング H-NBR(青)
硬度ショアA85±5
摺動用シール TPU(青)
硬度ショアA95±5

特長

  • ハイジェニックデザインのインデックスプランジャ。衛生管理が求められる食品機械・医薬品機械などの用途に。
  • ハイジェニックデザインについて⇒詳しくはこちら
  • ノブ側からの取りつけ面およびノブの摺動部がシーリングされており、インデックスプランジャ内部および取りつけ面のすき間に異物や液体が侵入するのを防ぎます。
  • シールは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。
  • EHEDG(欧州衛生工学設計グループ)が定めるガイドラインに準拠しています。
  • 金属部にはSUS316を使用。SUS304より耐蝕性・耐薬品性にすぐれています。
  • 表面の仕上げはRa0.8㎛未満。清掃性にすぐれています。
  • 使用可能温度:-20℃~110℃

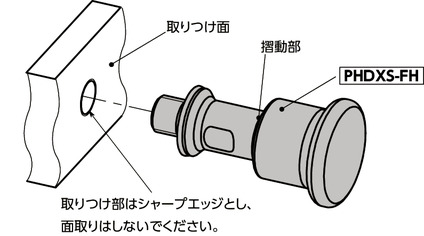

取りつけ方法

PHDXS-FHインデックスプランジャ - ハイジェニックデザイン


関連商品

同形状でロック機構つきのPHDYS-FHがあります。
PHDYS-FH

PHDXS-FHインデックスプランジャ - ハイジェニックデザイン

ノブ側だけでなく、ピン側からも異物や液体の侵入を防ぐタイプのPHDXS-VHがあります。
PHDXS-VH

PHDXS-FHインデックスプランジャ - ハイジェニックデザイン
