• インデックスプランジャ

PXXS-6-GK

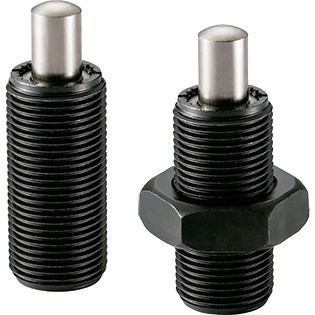

インデックスプランジャ - ノブなしタイプ

Indexing Plunger with Threaded Rod

PXXS-6-GKの形状図

PXXS-Gインデックスプランジャ - ノブなしタイプ寸法図

*1: ピンの公差を変更しました。

単位 : mm

品番 ロックナットの
有無
M(細目)
ねじの呼び
ピッチ M1(並目)
ねじの呼び
ピッチ D1 L1 L2 L4
min.
Lb Lm sw sw1 B s 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
適用カラー 価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PXXS-6-GK M12 1.5 M6 1 16.2 20 6 17 6 10 14 18 6 6 8/21 35 2620 PXCS-12-14-** 2,640 2,904 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

PXXS-6-GKの材質・仕上げ

PXX-G PXX-GK PXXS-G PXXS-GK
本体 SUM22L
四三酸化鉄皮膜(黒)
SUM22L
四三酸化鉄皮膜(黒)
SUS303 SUS303
ピン S45C(硬度50-60HRC) S45C(硬度50-60HRC) SUS303
ニッケルメッキ
SUS303
ニッケルメッキ
スプリング SWPB SWPB SUS301 SUS301
ロックナット S45C
四三酸化鉄皮膜(黒)
SUS303

PXXS-6-GKの特長

  • 割り出し・位置決めピン。
  • ピンは焼入れ(スティール製)またはニッケルメッキ(ステンレス製)済み。耐摩耗性にすぐれています。
  • 商品記号により、本体材質・ロックナットの有無が選択できます。
商品記号 本体材質 ロックナット
PXX-G スティール なし*1
PXX-GK スティール あり
PXXS-G ステンレス なし*1
PXXS-GK ステンレス あり

*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス


使用例

割り出し盤に。

PXXS-Gインデックスプランジャ - ノブなしタイプ


関連商品

取りつけ部に対して本体のねじが長い場合、ねじ込み長さの調整にインデックスプランジャ用カラーPXCSをご使用ください。
PXCS

PXXS-Gインデックスプランジャ - ノブなしタイプ
