• インデックスプランジャ

PRX-F

インデックスプランジャ - プッシュタイプ

Indexing Plunger - Push type

形状図

PRX-Fインデックスプランジャ - プッシュタイプ寸法図

*1: ピンの公差を変更しました。

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
M(細目)
すべて
M10×1
M12×1.5
M16×1.5
M20×1.5
B
すべて
5
6
8
10
s
すべて
6
7
9
11
ノブの色
すべて
BK

単位 : mm

品番 ロックナットの
有無
M(細目) M1(並目) D L L1 Lb sw1 B s Lf 荷重(N)
min./max.
質量
(g)
ノブの色 価格
(円)
CAD 標準品を購入 備考
PRX-5-6-F-A - M10×1 M3 16 42 22 - - 5 6 7 8/20 12 BK 3,210 CAD カート 非在庫品
PRX-6-7-F-A - M12×1.5 M4 19 49 26 - - 6 7 7 9/28 20 BK 3,270 CAD カート 非在庫品
PRX-8-9-F-A - M16×1.5 M5 23 65 34 - - 8 9 9 12/40 47 BK 3,830 CAD カート 非在庫品
PRX-10-11-F-A - M20×1.5 M6 28 78 43 - - 10 11 12 22/50 93 BK 4,470 CAD カート 非在庫品
PRX-5-6-F-AK M10×1 M3 16 42 22 5 17 5 6 7 8/20 19 BK 3,270 CAD カート 非在庫品
PRX-6-7-F-AK M12×1.5 M4 19 49 26 6 18 6 7 7 9/28 34 BK 3,330 CAD カート 非在庫品
PRX-8-9-F-AK M16×1.5 M5 23 65 34 8 24 8 9 9 12/40 65 BK 3,940 CAD カート 非在庫品
PRX-10-11-F-AK M20×1.5 M6 28 78 43 10 30 10 11 12 22/50 113 BK 4,670 CAD カート 非在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PRX-F-A PRX-F-AK
ノブ ナイロン6(つや消し黒) ナイロン6(つや消し黒)
本体 SUM22L
四三酸化鉄皮膜(黒)
SUM22L
四三酸化鉄皮膜(黒)
ピン SUS303
ニッケルメッキ
SUS303
ニッケルメッキ
スプリング SWPB SWPB
ロックナット - S45C
四三酸化鉄皮膜(黒)

特長

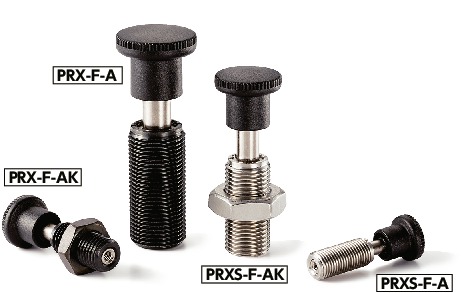

  • プッシュタイプのインデックスプランジャ。
  • ピンの先端にはめねじ穴があり、用途に応じたアタッチメントを取りつけることができます。
  • 通常はピンが本体に収納されています。ノブを押すとピンが本体から突き出します。ノブを離すと、内蔵のスプリングの力でピンが本体に収納されます。
  • ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
  • 品番の末尾記号により、ロックナットの有無が選択できます。
末尾記号 ロックナット
A なし*1
AK あり

*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス


使用例

ピンの長さ調整に。

PRX-Fインデックスプランジャ - プッシュタイプ


関連商品

同形状でステンレス製のPRXS-Fがあります。
PRXS-F

PRX-Fインデックスプランジャ - プッシュタイプ

同形状でピンの先端にめねじ穴のないPRXがあります。
PRX

PRX-Fインデックスプランジャ - プッシュタイプ


関連サービス

商品品番一覧
