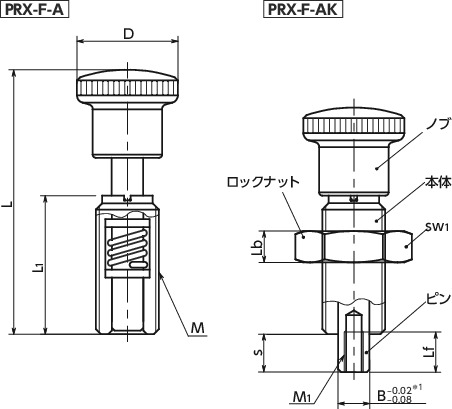

PRX-10-11-F-AKの形状図
＊1： ピンの公差を変更しました。
単位 : mm
| 品番 | ロックナットの 有無 |
M(細目) ねじの呼び |
ピッチ | M1(並目) ねじの呼び |
ピッチ | D | L | L1 | Lb | sw1 | B | s | Lf | 荷重(N) min./max. |
質量 (g) |
ノブの色 | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRX-10-11-F-AK | ○ | M20 | 1.5 | M6 | 1 | 28 | 78 | 43 | 10 | 30 | 10 | 11 | 12 | 22/50 | 113 | BK | 5,880 | 6,468 | CAD | カート | 実働10日目出荷 |
PRX-10-11-F-AKの材質・仕上げ
| PRX-F-A | PRX-F-AK | |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
SUM22L 四三酸化鉄皮膜（黒） |
| ピン | SUS303 ニッケルメッキ |
SUS303 ニッケルメッキ |
| スプリング | SWPB | SWPB |
| ロックナット | - | S45C 四三酸化鉄皮膜（黒） |

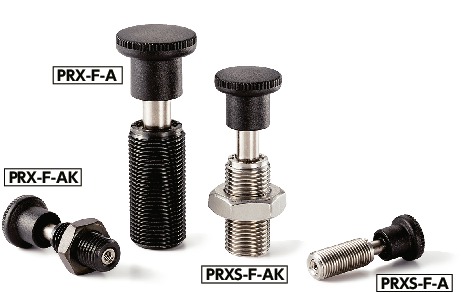

PRX-10-11-F-AKの特長
- プッシュタイプのインデックスプランジャ。
- ピンの先端にはめねじ穴があり、用途に応じたアタッチメントを取りつけることができます。
- 通常はピンが本体に収納されています。ノブを押すとピンが本体から突き出します。ノブを離すと、内蔵のスプリングの力でピンが本体に収納されます。
- ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
- 品番の末尾記号により、ロックナットの有無が選択できます。
| 末尾記号 | ロックナット |
|---|---|
| A | なし＊1 |
| AK | あり |
＊1： ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス ）

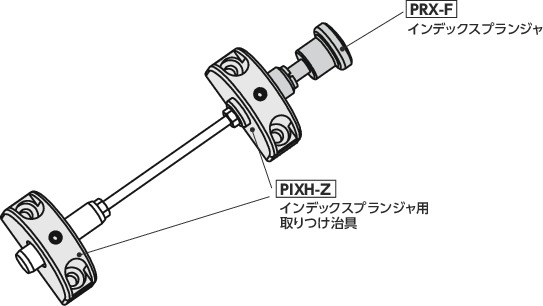

使用例
ピンの長さ調整に。
関連商品
取りつけ・取りはずしに使用する専用レンチPXZ-Wがあります。
