インデックスプランジャ - ノブなしタイプ

Name: PXXS-G
Brand: 鍋屋バイテック会社
Price: 2230 JPY
Availability: InStock

Indexing Plunger with Threaded Rod

PXXS-G

安全上の注意

形状図

＊1：　ピンの公差を変更しました。

寸法・CAD・価格

絞り込み

ロックナットの 有無: すべて; -; ○

M(細目) ねじの呼び: すべて; M10; M12; M16; M20

B: すべて; 5; 6; 8; 10

s: すべて; 5; 6; 8; 10

単位 : mm

品番	ロックナットの有無	M(細目) ねじの呼び	ピッチ	M1(並目) ねじの呼び	ピッチ	D₁	L₁	L₂	L₄ min.	Lb	Lm	sw	sw1	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PXXS-5-G	-	M10	1	M5	0.8	13.8	17	5	15	-	6	12	-	5	5	6/15	15	1820	PXCS-10-12-＊＊	2,230	2,453	CAD	カート	在庫品
PXXS-6-G	-	M12	1.5	M6	1	16.2	20	6	17	-	10	14	-	6	6	8/21	25	2620	PXCS-12-14-＊＊	2,430	2,673	CAD	カート	在庫品
PXXS-8-G	-	M16	1.5	M8	1.25	21.9	26	8	23	-	12	19	-	8	8	9/26	57	4660	PXCS-16-19-＊＊	3,320	3,652	CAD	カート	在庫品
PXXS-10-G	-	M20	1.5	M8	1.25	25.4	33	10	30	-	12	22	-	10	10	17/40	100	7280	PXCS-20-22-＊＊	6,680	7,348	CAD	カート	在庫品
PXXS-5-GK	○	M10	1	M5	0.8	13.8	17	5	15	5	6	12	17	5	5	6/15	22	1820	PXCS-10-12-＊＊	2,350	2,585	CAD	カート	在庫品
PXXS-6-GK	○	M12	1.5	M6	1	16.2	20	6	17	6	10	14	18	6	6	8/21	35	2620	PXCS-12-14-＊＊	2,640	2,904	CAD	カート	在庫品
PXXS-8-GK	○	M16	1.5	M8	1.25	21.9	26	8	23	8	12	19	24	8	8	9/26	77	4660	PXCS-16-19-＊＊	3,630	3,993	CAD	カート	在庫品
PXXS-10-GK	○	M20	1.5	M8	1.25	25.4	33	10	30	10	12	22	30	10	10	17/40	135	7280	PXCS-20-22-＊＊	7,330	8,063	CAD	カート	在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	PXX-G	PXX-GK	PXXS-G	PXXS-GK
本体	SUM22L 四三酸化鉄皮膜（黒）	SUM22L 四三酸化鉄皮膜（黒）	SUS303	SUS303
ピン	S45C（硬度50-60HRC）	S45C（硬度50-60HRC）	SUS303 ニッケルメッキ	SUS303 ニッケルメッキ
スプリング	SWPB	SWPB	SUS301	SUS301
ロックナット		S45C 四三酸化鉄皮膜（黒）		SUS303

特長

割り出し・位置決めピン。
ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。

商品記号により、本体材質・ロックナットの有無が選択できます。

商品記号	本体材質	ロックナット
PXX-G	スティール	なし＊1
PXX-GK	スティール	あり
PXXS-G	ステンレス	なし＊1
PXXS-GK	ステンレス	あり

＊1：　ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス）

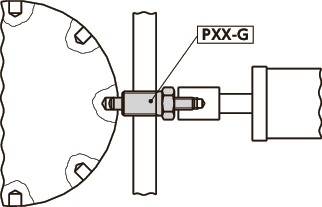

使用例

割り出し盤に。

PXXS-Gインデックスプランジャ - ノブなしタイプ

商品品番一覧

PXXS-G

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
