• インデックスプランジャ

PXZS-G

インデックスプランジャ - ノブなしタイプ

Indexing Plunger with Threaded Rod

形状図

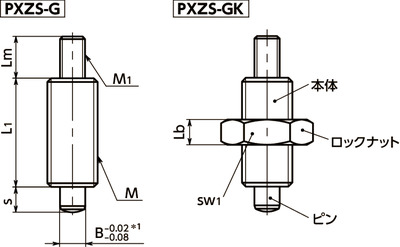

PXZS-Gインデックスプランジャ - ノブなしタイプ寸法図

*1: ピンの公差を変更しました。

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
M(細目)
ねじの呼び
すべて
M10
M12
M16
M20
B
すべて
5
6
8
10
s
すべて
5
6
8
10

単位 : mm

品番 ロックナットの
有無
M(細目)
ねじの呼び
ピッチ M1(並目)
ねじの呼び
ピッチ L1 Lb Lm sw1 B s 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
PXZS-5-G - M10 1 M5 0.8 22 - 6 - 5 5 6/15 14 1820 2,010 CAD カート 在庫品
PXZS-6-G - M12 1.5 M6 1 26 - 10 - 6 6 8/21 27 2620 2,200 CAD カート 在庫品
PXZS-8-G - M16 1.5 M8 1.25 34 - 12 - 8 8 9/26 59 4660 2,730 CAD カート 在庫品
PXZS-10-G - M20 1.5 M8 1.25 43 - 12 - 10 10 17/40 86 7280 3,890 CAD カート 在庫品
PXZS-5-GK M10 1 M5 0.8 22 5 6 17 5 5 6/15 21 1820 2,110 CAD カート 在庫品
PXZS-6-GK M12 1.5 M6 1 26 6 10 18 6 6 8/21 37 2620 2,370 CAD カート 在庫品
PXZS-8-GK M16 1.5 M8 1.25 34 8 12 24 8 8 9/26 79 4660 2,990 CAD カート 在庫品
PXZS-10-GK M20 1.5 M8 1.25 43 10 12 30 10 10 17/40 121 7280 4,440 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PXZS-G PXZS-GK
本体 SUS303 SUS303
ピン SUS303
ニッケルメッキ
SUS303
ニッケルメッキ
スプリング SUS301 SUS301
ロックナット SUS303

特長

  • 本体ねじ部はすべて装置の中へ埋め込むことができ、美観にすぐれています。
  • ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
  • 商品記号により、ロックナットの有無が選択できます。
商品記号 ロックナット
PXZS-G なし*1
PXZS-GK あり

*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス


関連商品

PXZ取りつけ専用レンチPXZ-Wがあります。
PXZ-W

PXZS-Gインデックスプランジャ - ノブなしタイプ


関連サービス

商品品番一覧
