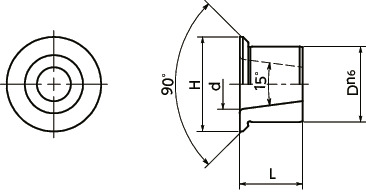

PIC-10-12-Bの形状図
単位 : mm
| 品番 | L | d | D | H | D1 | 適用インデックスプランジャ | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPCX | PPCY | |||||||||||
| PIC-10-12-B | 12 | 10 | 15 | 19 | 20.6 | PPCX-10-＊＊ | PPCY-10-＊＊ | 3,360 | 3,696 | CAD | カート | 在庫品 |
PIC-10-12-Bの材質・仕上げ
| PIC-B | |
|---|---|
| 本体 | SUM22L相当 （硬度60-64HRC） |
取りつけ穴寸法
- TOP
- 商品
- インデックスプランジャ
- PIC-B
- PIC-10-12-B
- インデックスプランジャ
PIC-10-12-B
インデックスプランジャ用ブシュ - テーパ穴タイプ - フランジつき
Bushings for use with Indexing Plunger - Taper bore type - with Flange
商品品番一覧
