• インデックスプランジャ

PIC-A

インデックスプランジャ用ブシュ - テーパ穴タイプ

Bushings for use with Indexing Plunger - Taper bore type

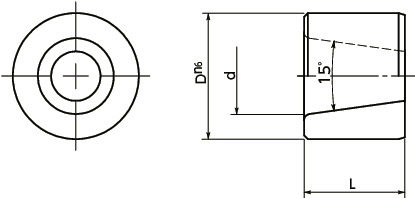

形状図

PIC-Aインデックスプランジャ用ブシュ - テーパ穴タイプ寸法図

寸法・CAD・価格

単位 : mm

品番 L d D 適用インデックスプランジャ 質量
(g)
価格
(円)
CAD 標準品を購入 備考
PIC-6-8-A 8 6 10 PPCX-6-** PPCY-6-** 4 1,410 CAD カート -
PIC-8-10-A 10 8 12 PPCX-8-** PPCY-8-** 7 1,500 CAD カート -
PIC-10-12-A 12 10 15 PPCX-10-** PPCY-10-** 12 1,640 CAD カート -

材質・仕上げ

PIC-A
本体 SUM22L相当
(硬度60-64HRC)

特長

  • テーパピンタイプのインデックスプランジャPPCXPPCXPPCYPPCY)用ブシュ。
  • 取りつけ穴の推奨寸法公差はH7です。

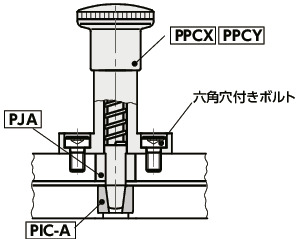

使用例

テーパピンタイプのインデックスプランジャPPCXPPCXPPCYPPCY)と位置決めピン用ブシュPJAPJA)を組み合わせて。

PIC-Aインデックスプランジャ用ブシュ - テーパ穴タイプ


関連商品

同じテーパ穴タイプでフランジつきのインデックスプランジャ用ブシュPIC-Bがあります。
PIC-B

PIC-Aインデックスプランジャ用ブシュ - テーパ穴タイプ

同形状でストレート穴タイプの位置決めピン用ブシュPJAがあります。
PJA

PIC-Aインデックスプランジャ用ブシュ - テーパ穴タイプ
