• インデックスプランジャ

PPCY

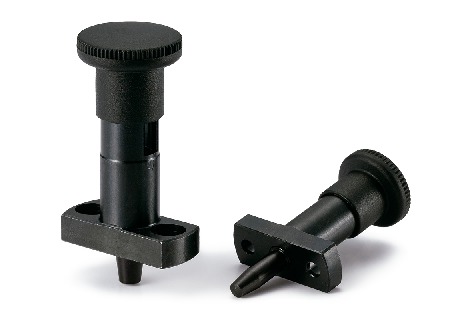

フランジつきインデックスプランジャ - ロック機構つき - 高精度テーパピンタイプ

Indexing Plunger with Flange & Rest Position for Precision Locating - Taper Pin type

形状図

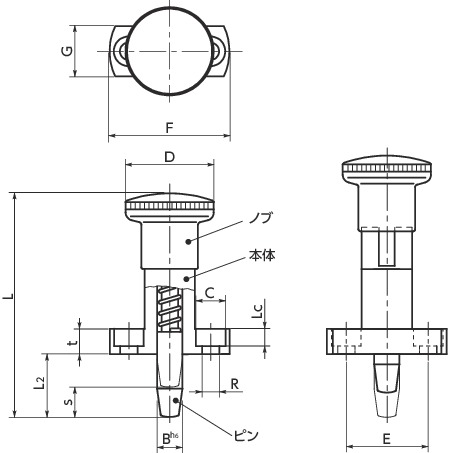

PPCYフランジつきインデックスプランジャ - ロック機構つき - 高精度テーパピンタイプ寸法図

寸法・CAD・価格

絞り込み

B
すべて
6
8
10
s
すべて
9
10.6
12.6

単位 : mm

品番 D L L2 Lc C R B E F G s t 適用ブシュ 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
価格
(円)
CAD 標準品を購入 備考
PPCY-6-18 23 63 18 4.3 7.8 4.3 6 23 34 13 9 6 PIC-6-8-A PIC-6-8-B 6/25 46 2530 7,530 CAD カート -
PPCY-6-24 23 69 24 4.3 7.8 4.3 6 23 34 13 9 6 PIC-6-8-A PIC-6-8-B 6/25 50 2530 7,530 CAD カート -
PPCY-8-20 28 71 20 5.5 9.4 5.3 8 26 38 16 10.6 8 PIC-8-10-A PIC-8-10-B 8.5/28 79 4500 8,070 CAD カート -
PPCY-8-26 28 77 26 5.5 9.4 5.3 8 26 38 16 10.6 8 PIC-8-10-A PIC-8-10-B 8.5/28 82 4500 8,090 CAD カート -
PPCY-10-24 28 75 24 5.5 9.4 5.3 10 26 38 16 12.6 8 PIC-10-12-A PIC-10-12-B 11.5/40 83 7030 7,810 CAD カート -
PPCY-10-32 28 83 32 5.5 9.4 5.3 10 26 38 16 12.6 8 PIC-10-12-A PIC-10-12-B 11.5/40 87 7030 7,840 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PPCY
ノブ ナイロン6(つや消し黒)
本体 SUM22L相当
四三酸化鉄皮膜(黒)
ピン スティール(硬度50-60HRC)
スプリング SUS301

特長

  • 正確な位置決めを可能にしたインデックスプランジャ。
  • ピンの先端はテーパ形状。相手側のテーパ穴と隙間なく嵌合することで、高精度な位置決めができます。
  • ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。
  • 六角穴付きボルトを使用して取りつけてください。
  • 各ピン径について2種類のピン長さを標準化。

使用例

位置決めピン用ブシュPJAPJAPJBPJB)、インデックスプランジャ用ブシュPIC-APIC-APIC-BPIC-B)と組み合わせて。

PPCYフランジつきインデックスプランジャ - ロック機構つき - 高精度テーパピンタイプ

PPCYのピン先端とPIC-Aのテーパ穴を隙間なく嵌合することで、高精度な位置決めができます。そのため、ピンのストロークを0.5mm以上残すようにt1・t2を設定してください。
t1:フランジの取りつけ面からテーパ穴までの距離
t2:テーパ穴に入るピン先端のテーパ部の長さ
品番 t1 max. t2
PPCY-6-18 10 7
PPCY-6-24 16 7
PPCY-8-20 10 9
PPCY-8-26 16 9
PPCY-10-24 12 11
PPCY-10-32 20 11

関連商品

インデックスプランジャ用ブシュPIC-Aがあります。
PIC-A

PPCYフランジつきインデックスプランジャ - ロック機構つき - 高精度テーパピンタイプ

インデックスプランジャ用ブシュ - フランジつきPIC-Bがあります。
PIC-B

PPCYフランジつきインデックスプランジャ - ロック機構つき - 高精度テーパピンタイプ

同形状でロック機構がないPPCXがあります。
PPCX

PPCYフランジつきインデックスプランジャ - ロック機構つき - 高精度テーパピンタイプ
