• インデックスプランジャ

PIXH-35-M10-1-F

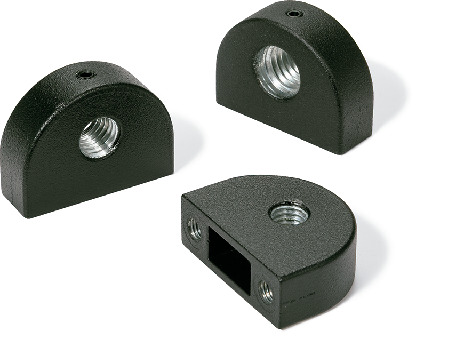

インデックスプランジャ用取りつけ治具

Mounting Blocks for use with Indexing Plunger

PIXH-35-M10-1-Fの形状図

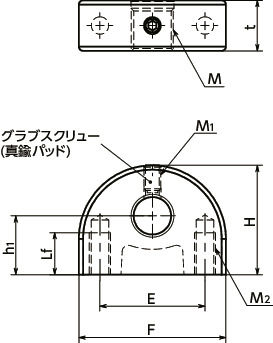

PIXH-Fインデックスプランジャ用取りつけ治具寸法図

単位 : mm

品番 M
ねじの呼び
ピッチ 並目/細目 M1(並目)
ねじの呼び
ピッチ M2(並目)
ねじの呼び
ピッチ F H E h1 t Lf min. 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PIXH-35-M10-1-F M10 1 細目 M4 0.7 M5 0.8 35 26 25 14 12 10 46 1,670 1,837 CAD カート 実働10日目出荷

PIXH-35-M10-1-Fの材質・仕上げ

PIXH-F
本体 亜鉛ダイカスト
静電塗装(黒)

PIXH-35-M10-1-Fの特長

  • インデックスプランジャ用取りつけ治具。
  • 取りつけ面と平行方向にインデックスプランジャを固定できます。
  • 亜鉛ダイカスト製。機械加工を減らしてコストパフォーマンスを高めています。
  • 止めねじ(真鍮パッドつきグラブスクリューSGP-BR)が付属しています。

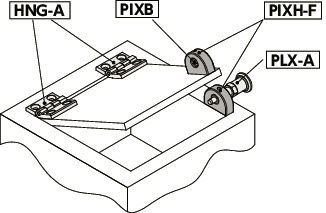

使用例

PIXH-Fインデックスプランジャ用取りつけ治具


商品品番一覧
