• インデックスプランジャ

PXVS-W-M20

インデックスプランジャ用取りつけ治具

Mounting Blocks for use with Indexing Plunger

PXVS-W-M20の形状図

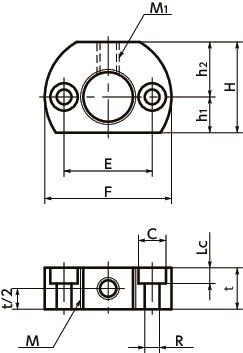

PXVS-Wインデックスプランジャ用取りつけ治具寸法図

単位 : mm

品番 M(細目)
ねじの呼び
ピッチ M1(並目)
ねじの呼び
ピッチ F Lc H C R E h1 h2 t 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PXVS-W-M20 M20 1.5 M8 1.25 46 5.7 33 10 5.5 32 13 20 15 95 5,680 6,248 CAD カート 在庫品

PXVS-W-M20の材質・仕上げ

PXVS-W
本体 SUS303

PXVS-W-M20の特長

  • インデックスプランジャPXVシリーズ(PXV-A)と組み合わせてご使用ください。
  • 全商品に止めねじ(真鍮パッドつきグラブスクリュー)が付属しています。

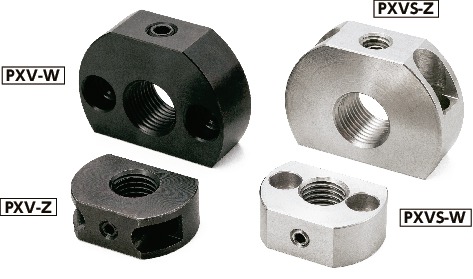

  • 商品記号により、取りつけタイプを選択できます。
    PXV-WPXVS-W----正面から取りつけ
    PXV-ZPXVS-Z----上面から取りつけ

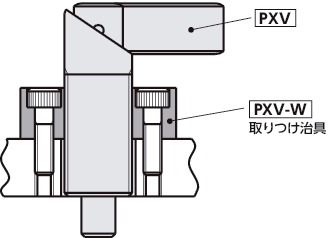

使用例

PXVS-Wインデックスプランジャ用取りつけ治具


商品品番一覧
