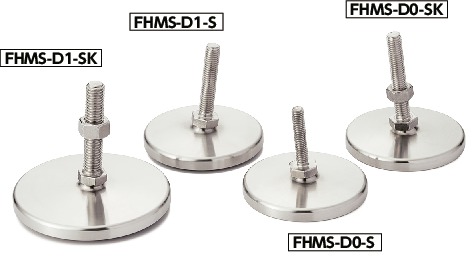

• レベリングアジャスタ(レベルアジャスター)

FHMS-D1-S

レベリングアジャスタ(おねじ) - 六角調整 - ラバーディスクつき

Leveling Adjuster with External Hexagon at the Bottom

形状図

FHMS-D1-Sレベリングアジャスタ(おねじ) - 六角調整 - ラバーディスクつき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
80
100
M(並目)
すべて
M8
M10
M12

単位 : mm

品番 ロックナットの有無 D M(並目) Lm H L1 H1 h sw1 sw2 許容荷重
(N)*1
質量
(g)
価格
(円)
CAD 標準品を購入 備考
FHMS-80-M8-40-D1-S 無し 80 M8 40 19.5 - 8.5 2 17 - 6000 290 9,800 CAD カート 非在庫品
FHMS-80-M8-50-D1-S 無し 80 M8 50 19.5 - 8.5 2 17 - 6000 294 9,800 CAD カート 非在庫品
FHMS-80-M8-63-D1-S 無し 80 M8 63 19.5 - 8.5 2 17 - 6000 299 9,900 CAD カート 非在庫品
FHMS-80-M10-50-D1-S 無し 80 M10 50 19.5 - 8.5 2 17 - 11000 292 9,900 CAD カート 非在庫品
FHMS-80-M10-60-D1-S 無し 80 M10 60 19.5 - 8.5 2 17 - 11000 298 9,800 CAD カート 非在庫品
FHMS-80-M10-80-D1-S 無し 80 M10 80 19.5 - 8.5 2 17 - 11000 310 9,900 CAD カート 非在庫品
FHMS-80-M10-100-D1-S 無し 80 M10 100 19.5 - 8.5 2 17 - 11000 322 10,000 CAD カート 非在庫品
FHMS-80-M12-60-D1-S 無し 80 M12 60 19.5 - 8.5 2 17 - 16000 342 9,900 CAD カート 非在庫品
FHMS-80-M12-80-D1-S 無し 80 M12 80 19.5 - 8.5 2 17 - 16000 359 10,000 CAD カート 非在庫品
FHMS-80-M12-100-D1-S 無し 80 M12 100 19.5 - 8.5 2 17 - 16000 377 10,100 CAD カート 非在庫品
FHMS-80-M12-125-D1-S 無し 80 M12 125 19.5 - 8.5 2 17 - 16000 400 10,200 CAD カート 非在庫品
FHMS-100-M8-40-D1-S 無し 100 M8 40 20.5 - 9 3 17 - 6000 459 12,200 CAD カート 非在庫品
FHMS-100-M8-50-D1-S 無し 100 M8 50 20.5 - 9 3 17 - 6000 463 12,300 CAD カート 非在庫品
FHMS-100-M8-63-D1-S 無し 100 M8 63 20.5 - 9 3 17 - 6000 468 12,300 CAD カート 非在庫品
FHMS-100-M10-50-D1-S 無し 100 M10 50 20.5 - 9 3 17 - 11000 461 12,300 CAD カート 非在庫品
FHMS-100-M10-60-D1-S 無し 100 M10 60 20.5 - 9 3 17 - 11000 467 12,300 CAD カート 非在庫品
FHMS-100-M10-80-D1-S 無し 100 M10 80 20.5 - 9 3 17 - 11000 479 12,400 CAD カート 非在庫品
FHMS-100-M10-100-D1-S 無し 100 M10 100 20.5 - 9 3 17 - 11000 491 12,400 CAD カート 非在庫品
FHMS-100-M12-60-D1-S 無し 100 M12 60 20.5 - 9 3 17 - 16000 511 12,400 CAD カート 非在庫品
FHMS-100-M12-80-D1-S 無し 100 M12 80 20.5 - 9 3 17 - 16000 528 12,400 CAD カート 非在庫品
FHMS-100-M12-100-D1-S 無し 100 M12 100 20.5 - 9 3 17 - 16000 546 12,500 CAD カート 非在庫品
FHMS-100-M12-125-D1-S 無し 100 M12 125 20.5 - 9 3 17 - 16000 569 12,600 CAD カート 非在庫品
FHMS-80-M8-40-D1-SK 有り 80 M8 40 19.5 6.8 8.5 2 17 13 6000 294 9,900 CAD カート 非在庫品
FHMS-80-M8-50-D1-SK 有り 80 M8 50 19.5 6.8 8.5 2 17 13 6000 298 9,900 CAD カート 非在庫品
FHMS-80-M8-63-D1-SK 有り 80 M8 63 19.5 6.8 8.5 2 17 13 6000 303 10,000 CAD カート 非在庫品
FHMS-80-M10-50-D1-SK 有り 80 M10 50 19.5 8.4 8.5 2 17 16 11000 301 10,000 CAD カート 非在庫品
FHMS-80-M10-60-D1-SK 有り 80 M10 60 19.5 8.4 8.5 2 17 16 11000 307 9,900 CAD カート 非在庫品
FHMS-80-M10-80-D1-SK 有り 80 M10 80 19.5 8.4 8.5 2 17 16 11000 319 10,000 CAD カート 非在庫品
FHMS-80-M10-100-D1-SK 有り 80 M10 100 19.5 8.4 8.5 2 17 16 11000 331 10,100 CAD カート 非在庫品
FHMS-80-M12-60-D1-SK 有り 80 M12 60 19.5 10.8 8.5 2 17 18 16000 355 10,000 CAD カート 非在庫品
FHMS-80-M12-80-D1-SK 有り 80 M12 80 19.5 10.8 8.5 2 17 18 16000 372 10,100 CAD カート 非在庫品
FHMS-80-M12-100-D1-SK 有り 80 M12 100 19.5 10.8 8.5 2 17 18 16000 390 10,200 CAD カート 非在庫品
FHMS-80-M12-125-D1-SK 有り 80 M12 125 19.5 10.8 8.5 2 17 18 16000 413 10,300 CAD カート 非在庫品
FHMS-100-M8-40-D1-SK 有り 100 M8 40 20.5 6.8 9 3 17 13 6000 463 12,300 CAD カート 非在庫品
FHMS-100-M8-50-D1-SK 有り 100 M8 50 20.5 6.8 9 3 17 13 6000 467 12,400 CAD カート 非在庫品
FHMS-100-M8-63-D1-SK 有り 100 M8 63 20.5 6.8 9 3 17 13 6000 472 12,400 CAD カート 非在庫品
FHMS-100-M10-50-D1-SK 有り 100 M10 50 20.5 8.4 9 3 17 16 11000 470 12,400 CAD カート 非在庫品
FHMS-100-M10-60-D1-SK 有り 100 M10 60 20.5 8.4 9 3 17 16 11000 476 12,400 CAD カート 非在庫品
FHMS-100-M10-80-D1-SK 有り 100 M10 80 20.5 8.4 9 3 17 16 11000 488 12,500 CAD カート 非在庫品
FHMS-100-M10-100-D1-SK 有り 100 M10 100 20.5 8.4 9 3 17 16 11000 500 12,500 CAD カート 非在庫品
FHMS-100-M12-60-D1-SK 有り 100 M12 60 20.5 10.8 9 3 17 18 16000 524 12,500 CAD カート 非在庫品
FHMS-100-M12-80-D1-SK 有り 100 M12 80 20.5 10.8 9 3 17 18 16000 541 12,500 CAD カート 非在庫品
FHMS-100-M12-100-D1-SK 有り 100 M12 100 20.5 10.8 9 3 17 18 16000 559 12,600 CAD カート 非在庫品
FHMS-100-M12-125-D1-SK 有り 100 M12 125 20.5 10.8 9 3 17 18 16000 582 12,700 CAD カート 非在庫品

*1: 許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FHMS-D1-S FHMS-D1-SK
ねじ SUS303 SUS303
パッド SUS304 SUS304
六角穴付き皿小ねじ SUS304 SUS304
座金 ポリウレタン ポリウレタン
ロックナット - SUS304
ラバーディスク NBR(黒)
硬度ショアA70
NBR(黒)
硬度ショアA70

特長

  • 重荷重タイプのレベリングアジャスタ。
  • パッドの高さが低くコンパクトな設計ができます。
  • 機器・装置の高さ調整は、ねじの六角部を利用してください。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 滑り止め用のラバーディスクつき。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FHMS-D1-S なし
FHMS-D1-SK あり

関連商品

ラバーディスクなしのFHMS-D0-Sがあります。
FHMS-D0-S

FHMS-D1-Sレベリングアジャスタ(おねじ) - 六角調整 - ラバーディスクつき

ねじの二面幅で高さ調整をするタイプで、ねじ径がM16からM30までのFHMS-D0-TFHMS-D1-Tがあります。
ラバーディスクなしFHMS-D0-T
ラバーディスクつきFHMS-D1-T

FHMS-D1-Sレベリングアジャスタ(おねじ) - 六角調整 - ラバーディスクつき

機器・装置の転倒や位置ずれの対策に有効なアンカー固定タイプFHAMS-D0-SFHAMS-D1-Sがあります。
ラバーディスクなしFHAMS-D0-S
ラバーディスクつきFHAMS-D1-S

FHMS-D1-Sレベリングアジャスタ(おねじ) - 六角調整 - ラバーディスクつき
