• レベリングアジャスタ(レベルアジャスター)

FNM-A1-S

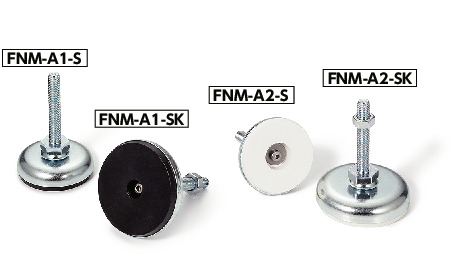

レベリングアジャスタ(おねじ) - 六角調整 - ラバーディスク(黒)つき

Leveling Adjuster with External Hexagon at the Bottom

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。


形状図

FNM-A1-Sレベリングアジャスタ(おねじ) - 六角調整 - ラバーディスク(黒)つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
50
60
80
100
M(並目)
ねじの呼び
すべて
M8
M10
M12

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び
ピッチ Lm H L1 H1 h sw1 sw2 t 許容荷重
(N)*1
質量
(g)
価格
(円)
CAD 標準品を購入 備考
FNM-50-M8-40-A1-S 無し 50 M8 1.25 40 23 - 14.5 3.5 17 - 3 8000 110 2,000 CAD カート 非在庫品
FNM-50-M8-50-A1-S 無し 50 M8 1.25 50 23 - 14.5 3.5 17 - 3 8000 113 2,000 CAD カート 非在庫品
FNM-50-M8-63-A1-S 無し 50 M8 1.25 63 23 - 14.5 3.5 17 - 3 8000 117 2,000 CAD カート 非在庫品
FNM-50-M10-50-A1-S 無し 50 M10 1.5 50 23 - 14.5 3.5 17 - 3 10000 120 2,100 CAD カート 非在庫品
FNM-50-M10-60-A1-S 無し 50 M10 1.5 60 23 - 14.5 3.5 17 - 3 10000 125 2,100 CAD カート 非在庫品
FNM-50-M10-80-A1-S 無し 50 M10 1.5 80 23 - 14.5 3.5 17 - 3 10000 135 2,200 CAD カート 非在庫品
FNM-50-M10-100-A1-S 無し 50 M10 1.5 100 23 - 14.5 3.5 17 - 3 10000 145 2,300 CAD カート 非在庫品
FNM-50-M12-60-A1-S 無し 50 M12 1.75 60 23 - 14.5 3.5 17 - 3 12000 140 2,300 CAD カート 非在庫品
FNM-50-M12-80-A1-S 無し 50 M12 1.75 80 23 - 14.5 3.5 17 - 3 12000 153 2,400 CAD カート 非在庫品
FNM-50-M12-100-A1-S 無し 50 M12 1.75 100 23 - 14.5 3.5 17 - 3 12000 170 2,400 CAD カート 非在庫品
FNM-50-M12-125-A1-S 無し 50 M12 1.75 125 23 - 14.5 3.5 17 - 3 12000 188 2,500 CAD カート 非在庫品
FNM-60-M8-40-A1-S 無し 60 M8 1.25 40 24 - 16 4 17 - 3 8000 160 2,100 CAD カート 非在庫品
FNM-60-M8-50-A1-S 無し 60 M8 1.25 50 24 - 16 4 17 - 3 8000 163 2,100 CAD カート 非在庫品
FNM-60-M8-63-A1-S 無し 60 M8 1.25 63 24 - 16 4 17 - 3 8000 167 2,100 CAD カート 非在庫品
FNM-60-M10-50-A1-S 無し 60 M10 1.5 50 24 - 16 4 17 - 3 10000 170 2,200 CAD カート 非在庫品
FNM-60-M10-60-A1-S 無し 60 M10 1.5 60 24 - 16 4 17 - 3 10000 175 2,200 CAD カート 非在庫品
FNM-60-M10-80-A1-S 無し 60 M10 1.5 80 24 - 16 4 17 - 3 10000 185 2,300 CAD カート 非在庫品
FNM-60-M10-100-A1-S 無し 60 M10 1.5 100 24 - 16 4 17 - 3 10000 195 2,400 CAD カート 非在庫品
FNM-60-M12-60-A1-S 無し 60 M12 1.75 60 24 - 16 4 17 - 3 12000 190 2,400 CAD カート 非在庫品
FNM-60-M12-80-A1-S 無し 60 M12 1.75 80 24 - 16 4 17 - 3 12000 203 2,500 CAD カート 非在庫品
FNM-60-M12-100-A1-S 無し 60 M12 1.75 100 24 - 16 4 17 - 3 12000 220 2,600 CAD カート 非在庫品
FNM-60-M12-125-A1-S 無し 60 M12 1.75 125 24 - 16 4 17 - 3 12000 238 2,600 CAD カート 非在庫品
FNM-80-M8-40-A1-S 無し 80 M8 1.25 40 26 - 18 5 17 - 3 8000 250 2,700 CAD カート 非在庫品
FNM-80-M8-50-A1-S 無し 80 M8 1.25 50 26 - 18 5 17 - 3 8000 253 2,600 CAD カート 非在庫品
FNM-80-M8-63-A1-S 無し 80 M8 1.25 63 26 - 18 5 17 - 3 8000 257 2,700 CAD カート 非在庫品
FNM-80-M10-50-A1-S 無し 80 M10 1.5 50 26 - 18 5 17 - 3 10000 260 2,800 CAD カート 非在庫品
FNM-80-M10-60-A1-S 無し 80 M10 1.5 60 26 - 18 5 17 - 3 10000 265 2,800 CAD カート 非在庫品
FNM-80-M10-80-A1-S 無し 80 M10 1.5 80 26 - 18 5 17 - 3 10000 275 2,900 CAD カート 非在庫品
FNM-80-M10-100-A1-S 無し 80 M10 1.5 100 26 - 18 5 17 - 3 10000 285 2,900 CAD カート 非在庫品
FNM-80-M12-60-A1-S 無し 80 M12 1.75 60 26 - 18 5 17 - 3 12000 280 3,000 CAD カート 非在庫品
FNM-80-M12-80-A1-S 無し 80 M12 1.75 80 26 - 18 5 17 - 3 12000 293 3,100 CAD カート 非在庫品
FNM-80-M12-100-A1-S 無し 80 M12 1.75 100 26 - 18 5 17 - 3 12000 310 3,100 CAD カート 非在庫品
FNM-80-M12-125-A1-S 無し 80 M12 1.75 125 26 - 18 5 17 - 3 12000 328 3,200 CAD カート 非在庫品
FNM-100-M8-40-A1-S 無し 100 M8 1.25 40 28 - 20 6 17 - 3 8000 410 3,600 CAD カート 非在庫品
FNM-100-M8-50-A1-S 無し 100 M8 1.25 50 28 - 20 6 17 - 3 8000 413 3,600 CAD カート 非在庫品
FNM-100-M8-63-A1-S 無し 100 M8 1.25 63 28 - 20 6 17 - 3 8000 417 3,600 CAD カート 非在庫品
FNM-100-M10-50-A1-S 無し 100 M10 1.5 50 28 - 20 6 17 - 3 10000 420 3,700 CAD カート 非在庫品
FNM-100-M10-60-A1-S 無し 100 M10 1.5 60 28 - 20 6 17 - 3 10000 425 3,800 CAD カート 非在庫品
FNM-100-M10-80-A1-S 無し 100 M10 1.5 80 28 - 20 6 17 - 3 10000 435 3,800 CAD カート 非在庫品
FNM-100-M10-100-A1-S 無し 100 M10 1.5 100 28 - 20 6 17 - 3 10000 445 3,900 CAD カート 非在庫品
FNM-100-M12-60-A1-S 無し 100 M12 1.75 60 28 - 20 6 17 - 3 11000 440 4,000 CAD カート 非在庫品
FNM-100-M12-80-A1-S 無し 100 M12 1.75 80 28 - 20 6 17 - 3 11000 453 4,100 CAD カート 非在庫品
FNM-100-M12-100-A1-S 無し 100 M12 1.75 100 28 - 20 6 17 - 3 11000 470 4,100 CAD カート 非在庫品
FNM-100-M12-125-A1-S 無し 100 M12 1.75 125 28 - 20 6 17 - 3 11000 488 4,200 CAD カート 非在庫品
FNM-50-M8-40-A1-SK 有り 50 M8 1.25 40 23 6.8 14.5 3.5 17 13 3 8000 114 2,100 CAD カート 非在庫品
FNM-50-M8-50-A1-SK 有り 50 M8 1.25 50 23 6.8 14.5 3.5 17 13 3 8000 117 2,100 CAD カート 非在庫品
FNM-50-M8-63-A1-SK 有り 50 M8 1.25 63 23 6.8 14.5 3.5 17 13 3 8000 121 2,100 CAD カート 非在庫品
FNM-50-M10-50-A1-SK 有り 50 M10 1.5 50 23 8.4 14.5 3.5 17 16 3 10000 129 2,200 CAD カート 非在庫品
FNM-50-M10-60-A1-SK 有り 50 M10 1.5 60 23 8.4 14.5 3.5 17 16 3 10000 134 2,200 CAD カート 非在庫品
FNM-50-M10-80-A1-SK 有り 50 M10 1.5 80 23 8.4 14.5 3.5 17 16 3 10000 144 2,300 CAD カート 非在庫品
FNM-50-M10-100-A1-SK 有り 50 M10 1.5 100 23 8.4 14.5 3.5 17 16 3 10000 154 2,400 CAD カート 非在庫品
FNM-50-M12-60-A1-SK 有り 50 M12 1.75 60 23 10.8 14.5 3.5 17 18 3 12000 153 2,400 CAD カート 非在庫品
FNM-50-M12-80-A1-SK 有り 50 M12 1.75 80 23 10.8 14.5 3.5 17 18 3 12000 166 2,500 CAD カート 非在庫品
FNM-50-M12-100-A1-SK 有り 50 M12 1.75 100 23 10.8 14.5 3.5 17 18 3 12000 183 2,500 CAD カート 非在庫品
FNM-50-M12-125-A1-SK 有り 50 M12 1.75 125 23 10.8 14.5 3.5 17 18 3 12000 201 2,600 CAD カート 非在庫品
FNM-60-M8-40-A1-SK 有り 60 M8 1.25 40 24 6.8 16 4 17 13 3 8000 164 2,200 CAD カート 非在庫品
FNM-60-M8-50-A1-SK 有り 60 M8 1.25 50 24 6.8 16 4 17 13 3 8000 167 2,200 CAD カート 非在庫品
FNM-60-M8-63-A1-SK 有り 60 M8 1.25 63 24 6.8 16 4 17 13 3 8000 171 2,200 CAD カート 非在庫品
FNM-60-M10-50-A1-SK 有り 60 M10 1.5 50 24 8.4 16 4 17 16 3 10000 179 2,300 CAD カート 非在庫品
FNM-60-M10-60-A1-SK 有り 60 M10 1.5 60 24 8.4 16 4 17 16 3 10000 184 2,300 CAD カート 非在庫品
FNM-60-M10-80-A1-SK 有り 60 M10 1.5 80 24 8.4 16 4 17 16 3 10000 194 2,400 CAD カート 非在庫品
FNM-60-M10-100-A1-SK 有り 60 M10 1.5 100 24 8.4 16 4 17 16 3 10000 204 2,500 CAD カート 非在庫品
FNM-60-M12-60-A1-SK 有り 60 M12 1.75 60 24 10.8 16 4 17 18 3 12000 203 2,500 CAD カート 非在庫品
FNM-60-M12-80-A1-SK 有り 60 M12 1.75 80 24 10.8 16 4 17 18 3 12000 216 2,600 CAD カート 非在庫品
FNM-60-M12-100-A1-SK 有り 60 M12 1.75 100 24 10.8 16 4 17 18 3 12000 233 2,700 CAD カート 非在庫品
FNM-60-M12-125-A1-SK 有り 60 M12 1.75 125 24 10.8 16 4 17 18 3 12000 251 2,700 CAD カート 非在庫品
FNM-80-M8-40-A1-SK 有り 80 M8 1.25 40 26 6.8 18 5 17 13 3 8000 254 2,800 CAD カート 非在庫品
FNM-80-M8-50-A1-SK 有り 80 M8 1.25 50 26 6.8 18 5 17 13 3 8000 257 2,700 CAD カート 非在庫品
FNM-80-M8-63-A1-SK 有り 80 M8 1.25 63 26 6.8 18 5 17 13 3 8000 261 2,800 CAD カート 非在庫品
FNM-80-M10-50-A1-SK 有り 80 M10 1.5 50 26 8.4 18 5 17 16 3 10000 269 2,900 CAD カート 非在庫品
FNM-80-M10-60-A1-SK 有り 80 M10 1.5 60 26 8.4 18 5 17 16 3 10000 274 2,900 CAD カート 非在庫品
FNM-80-M10-80-A1-SK 有り 80 M10 1.5 80 26 8.4 18 5 17 16 3 10000 284 3,000 CAD カート 非在庫品
FNM-80-M10-100-A1-SK 有り 80 M10 1.5 100 26 8.4 18 5 17 16 3 10000 294 3,000 CAD カート 非在庫品
FNM-80-M12-60-A1-SK 有り 80 M12 1.75 60 26 10.8 18 5 17 18 3 12000 293 3,100 CAD カート 非在庫品
FNM-80-M12-80-A1-SK 有り 80 M12 1.75 80 26 10.8 18 5 17 18 3 12000 306 3,200 CAD カート 非在庫品
FNM-80-M12-100-A1-SK 有り 80 M12 1.75 100 26 10.8 18 5 17 18 3 12000 323 3,200 CAD カート 非在庫品
FNM-80-M12-125-A1-SK 有り 80 M12 1.75 125 26 10.8 18 5 17 18 3 12000 341 3,300 CAD カート 非在庫品
FNM-100-M8-40-A1-SK 有り 100 M8 1.25 40 28 6.8 20 6 17 13 3 8000 414 3,700 CAD カート 非在庫品
FNM-100-M8-50-A1-SK 有り 100 M8 1.25 50 28 6.8 20 6 17 13 3 8000 417 3,700 CAD カート 非在庫品
FNM-100-M8-63-A1-SK 有り 100 M8 1.25 63 28 6.8 20 6 17 13 3 8000 421 3,700 CAD カート 非在庫品
FNM-100-M10-50-A1-SK 有り 100 M10 1.5 50 28 8.4 20 6 17 16 3 10000 429 3,800 CAD カート 非在庫品
FNM-100-M10-60-A1-SK 有り 100 M10 1.5 60 28 8.4 20 6 17 16 3 10000 434 3,900 CAD カート 非在庫品
FNM-100-M10-80-A1-SK 有り 100 M10 1.5 80 28 8.4 20 6 17 16 3 10000 444 3,900 CAD カート 非在庫品
FNM-100-M10-100-A1-SK 有り 100 M10 1.5 100 28 8.4 20 6 17 16 3 10000 454 4,000 CAD カート 非在庫品
FNM-100-M12-60-A1-SK 有り 100 M12 1.75 60 28 10.8 20 6 17 18 3 11000 453 4,100 CAD カート 非在庫品
FNM-100-M12-80-A1-SK 有り 100 M12 1.75 80 28 10.8 20 6 17 18 3 11000 466 4,200 CAD カート 非在庫品
FNM-100-M12-100-A1-SK 有り 100 M12 1.75 100 28 10.8 20 6 17 18 3 11000 483 4,200 CAD カート 非在庫品
FNM-100-M12-125-A1-SK 有り 100 M12 1.75 125 28 10.8 20 6 17 18 3 11000 501 4,300 CAD カート 非在庫品

*1: 許容荷重は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FNM-A1-S FNM-A1-SK
ねじ スティール
三価クロメート処理
スティール
三価クロメート処理
パッド スティール
三価クロメート処理
スティール
三価クロメート処理
ラバーディスク NBR(黒)硬度ショアA80±5 NBR(黒)硬度ショアA80±5
六角穴付きボルト ステンレス鋼 ステンレス鋼
ロックナット - スティール
三価クロメート処理

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • 機器・装置の高さ調整は、ねじの六角部を利用してください。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 機器・装置の滑り止めに効果的なラバーディスクつき。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FNM-A1-S なし
FNM-A1-SK あり

関連商品

ラバーディスクがTPE製のFNM-A2-Sがあります。
耐候性にすぐれています。
FNM-A2-S

FNM-A1-Sレベリングアジャスタ(おねじ) - 六角調整 - ラバーディスク(黒)つき

同形状で耐蝕性にすぐれたステンレス製のFNMS-B1-Sがあります。
FNMS-B1-S

FNM-A1-Sレベリングアジャスタ(おねじ) - 六角調整 - ラバーディスク(黒)つき
