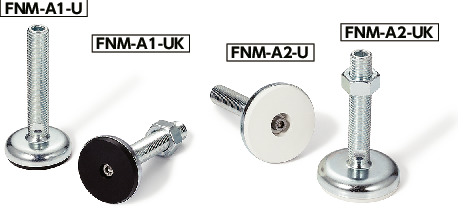

レベリングアジャスタ(おねじ) - 六角穴つき - ラバーディスク(黒)つき

Leveling Adjuster with Socket Head

FNM-A1-U

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。


形状図

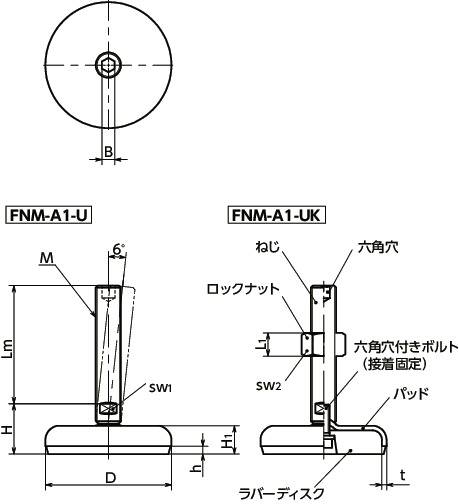

FNM-A1-Uレベリングアジャスタ(おねじ) - 六角穴つき - ラバーディスク(黒)つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
50
60
80
100
120
M(並目)
ねじの呼び
すべて
M16
M20
M24
M30

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び
ピッチ Lm H L1 H1 h sw1 sw2 B t 静的許容荷重*1 (N) 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
FNM-50-M16-75-A1-U 無し 50 M16 2 75 29 - 14.5 3.5 12 - 8 3 16000 191 3,450 3,795 CAD カート 実働10日目出荷
FNM-50-M16-100-A1-U 無し 50 M16 2 100 29 - 14.5 3.5 12 - 8 3 16000 225 3,690 4,059 CAD カート 実働10日目出荷
FNM-50-M16-125-A1-U 無し 50 M16 2 125 29 - 14.5 3.5 12 - 8 3 16000 254 3,810 4,191 CAD カート 実働10日目出荷
FNM-50-M16-150-A1-U 無し 50 M16 2 150 29 - 14.5 3.5 12 - 8 3 16000 294 4,160 4,576 CAD カート 実働10日目出荷
FNM-50-M16-200-A1-U 無し 50 M16 2 200 29 - 14.5 3.5 12 - 8 3 16000 334 4,280 4,708 CAD カート 実働10日目出荷
FNM-60-M16-75-A1-U 無し 60 M16 2 75 30 - 16 4 12 - 8 3 16000 241 3,570 3,927 CAD カート 実働10日目出荷
FNM-60-M16-100-A1-U 無し 60 M16 2 100 30 - 16 4 12 - 8 3 16000 275 3,810 4,191 CAD カート 実働10日目出荷
FNM-60-M16-125-A1-U 無し 60 M16 2 125 30 - 16 4 12 - 8 3 16000 304 3,930 4,323 CAD カート 実働10日目出荷
FNM-60-M16-150-A1-U 無し 60 M16 2 150 30 - 16 4 12 - 8 3 16000 344 4,280 4,708 CAD カート 実働10日目出荷
FNM-60-M16-200-A1-U 無し 60 M16 2 200 30 - 16 4 12 - 8 3 16000 384 4,400 4,840 CAD カート 実働10日目出荷
FNM-80-M16-75-A1-U 無し 80 M16 2 75 32 - 18 5 12 - 8 3 12000 331 4,400 4,840 CAD カート 実働10日目出荷
FNM-80-M16-100-A1-U 無し 80 M16 2 100 32 - 18 5 12 - 8 3 12000 365 4,640 5,104 CAD カート 実働10日目出荷
FNM-80-M16-125-A1-U 無し 80 M16 2 125 32 - 18 5 12 - 8 3 12000 394 4,640 5,104 CAD カート 実働10日目出荷
FNM-80-M16-150-A1-U 無し 80 M16 2 150 32 - 18 5 12 - 8 3 12000 434 4,990 5,489 CAD カート 実働10日目出荷
FNM-80-M16-200-A1-U 無し 80 M16 2 200 32 - 18 5 12 - 8 3 12000 474 5,110 5,621 CAD カート 実働10日目出荷
FNM-80-M20-75-A1-U 無し 80 M20 2.5 75 33 - 18 5 15 - 10 3 12000 410 4,520 4,972 CAD カート 実働10日目出荷
FNM-80-M20-100-A1-U 無し 80 M20 2.5 100 33 - 18 5 15 - 10 3 12000 463 4,760 5,236 CAD カート 実働10日目出荷
FNM-80-M20-125-A1-U 無し 80 M20 2.5 125 33 - 18 5 15 - 10 3 12000 516 4,990 5,489 CAD カート 実働10日目出荷
FNM-80-M20-150-A1-U 無し 80 M20 2.5 150 33 - 18 5 15 - 10 3 12000 569 5,230 5,753 CAD カート 実働10日目出荷
FNM-80-M20-200-A1-U 無し 80 M20 2.5 200 33 - 18 5 15 - 10 3 12000 674 5,350 5,885 CAD カート 実働10日目出荷
FNM-80-M24-100-A1-U 無し 80 M24 3 100 36 - 18 5 19 - 12 3 12000 560 5,230 5,753 CAD カート 実働10日目出荷
FNM-80-M24-125-A1-U 無し 80 M24 3 125 36 - 18 5 19 - 12 3 12000 636 5,350 5,885 CAD カート 実働10日目出荷
FNM-80-M24-150-A1-U 無し 80 M24 3 150 36 - 18 5 19 - 12 3 12000 712 5,710 6,281 CAD カート 実働10日目出荷
FNM-80-M24-200-A1-U 無し 80 M24 3 200 36 - 18 5 19 - 12 3 12000 865 6,180 6,798 CAD カート 実働10日目出荷
FNM-100-M16-75-A1-U 無し 100 M16 2 75 34 - 20 6 12 - 8 3 11000 491 5,470 6,017 CAD カート 実働10日目出荷
FNM-100-M16-100-A1-U 無し 100 M16 2 100 34 - 20 6 12 - 8 3 11000 525 5,710 6,281 CAD カート 実働10日目出荷
FNM-100-M16-125-A1-U 無し 100 M16 2 125 34 - 20 6 12 - 8 3 11000 554 5,830 6,413 CAD カート 実働10日目出荷
FNM-100-M16-150-A1-U 無し 100 M16 2 150 34 - 20 6 12 - 8 3 11000 594 6,180 6,798 CAD カート 実働10日目出荷
FNM-100-M16-200-A1-U 無し 100 M16 2 200 34 - 20 6 12 - 8 3 11000 634 6,300 6,930 CAD カート 実働10日目出荷
FNM-100-M20-75-A1-U 無し 100 M20 2.5 75 35 - 20 6 15 - 10 3 11000 550 5,710 6,281 CAD カート 実働10日目出荷
FNM-100-M20-100-A1-U 無し 100 M20 2.5 100 35 - 20 6 15 - 10 3 11000 603 5,940 6,534 CAD カート 実働10日目出荷
FNM-100-M20-125-A1-U 無し 100 M20 2.5 125 35 - 20 6 15 - 10 3 11000 656 6,180 6,798 CAD カート 実働10日目出荷
FNM-100-M20-150-A1-U 無し 100 M20 2.5 150 35 - 20 6 15 - 10 3 11000 709 6,420 7,062 CAD カート 実働10日目出荷
FNM-100-M20-200-A1-U 無し 100 M20 2.5 200 35 - 20 6 15 - 10 3 11000 814 6,540 7,194 CAD カート 実働10日目出荷
FNM-100-M24-100-A1-U 無し 100 M24 3 100 38 - 20 6 19 - 12 3 11000 700 6,420 7,062 CAD カート 実働10日目出荷
FNM-100-M24-125-A1-U 無し 100 M24 3 125 38 - 20 6 19 - 12 3 11000 776 6,540 7,194 CAD カート 実働10日目出荷
FNM-100-M24-150-A1-U 無し 100 M24 3 150 38 - 20 6 19 - 12 3 11000 852 6,900 7,590 CAD カート 実働10日目出荷
FNM-100-M24-200-A1-U 無し 100 M24 3 200 38 - 20 6 19 - 12 3 11000 1005 7,370 8,107 CAD カート 実働10日目出荷
FNM-120-M20-100-A1-U 無し 120 M20 2.5 100 39 - 22 6 15 - 10 4 20000 880 6,780 7,458 CAD カート 実働10日目出荷
FNM-120-M20-125-A1-U 無し 120 M20 2.5 125 39 - 22 6 15 - 10 4 20000 933 7,010 7,711 CAD カート 実働10日目出荷
FNM-120-M20-150-A1-U 無し 120 M20 2.5 150 39 - 22 6 15 - 10 4 20000 986 7,130 7,843 CAD カート 実働10日目出荷
FNM-120-M20-200-A1-U 無し 120 M20 2.5 200 39 - 22 6 15 - 10 4 20000 1039 7,370 8,107 CAD カート 実働10日目出荷
FNM-120-M24-100-A1-U 無し 120 M24 3 100 42 - 22 6 19 - 12 4 20000 1144 7,250 7,975 CAD カート 実働10日目出荷
FNM-120-M24-125-A1-U 無し 120 M24 3 125 42 - 22 6 19 - 12 4 20000 1030 7,370 8,107 CAD カート 実働10日目出荷
FNM-120-M24-150-A1-U 無し 120 M24 3 150 42 - 22 6 19 - 12 4 20000 1106 7,730 8,503 CAD カート 実働10日目出荷
FNM-120-M24-200-A1-U 無し 120 M24 3 200 42 - 22 6 19 - 12 4 20000 1182 8,200 9,020 CAD カート 実働10日目出荷
FNM-120-M30-100-A1-U 無し 120 M30 3.5 100 46 - 22 6 24 - 12 4 20000 1180 8,200 9,020 CAD カート 実働10日目出荷
FNM-120-M30-125-A1-U 無し 120 M30 3.5 125 46 - 22 6 24 - 12 4 20000 1300 8,320 9,152 CAD カート 実働10日目出荷
FNM-120-M30-150-A1-U 無し 120 M30 3.5 150 46 - 22 6 24 - 12 4 20000 1421 9,270 10,197 CAD カート 実働10日目出荷
FNM-120-M30-200-A1-U 無し 120 M30 3.5 200 46 - 22 6 24 - 12 4 20000 1662 9,750 10,725 CAD カート 実働10日目出荷
FNM-50-M16-75-A1-UK 有り 50 M16 2 75 29 14.8 14.5 3.5 12 24 8 3 16000 220 3,570 3,927 CAD カート 実働10日目出荷
FNM-50-M16-100-A1-UK 有り 50 M16 2 100 29 14.8 14.5 3.5 12 24 8 3 16000 254 3,810 4,191 CAD カート 実働10日目出荷
FNM-50-M16-125-A1-UK 有り 50 M16 2 125 29 14.8 14.5 3.5 12 24 8 3 16000 283 3,930 4,323 CAD カート 実働10日目出荷
FNM-50-M16-150-A1-UK 有り 50 M16 2 150 29 14.8 14.5 3.5 12 24 8 3 16000 323 4,280 4,708 CAD カート 実働10日目出荷
FNM-50-M16-200-A1-UK 有り 50 M16 2 200 29 14.8 14.5 3.5 12 24 8 3 16000 363 4,400 4,840 CAD カート 実働10日目出荷
FNM-60-M16-75-A1-UK 有り 60 M16 2 75 30 14.8 16 4 12 24 8 3 16000 270 3,690 4,059 CAD カート 実働10日目出荷
FNM-60-M16-100-A1-UK 有り 60 M16 2 100 30 14.8 16 4 12 24 8 3 16000 304 3,930 4,323 CAD カート 実働10日目出荷
FNM-60-M16-125-A1-UK 有り 60 M16 2 125 30 14.8 16 4 12 24 8 3 16000 333 4,040 4,444 CAD カート 実働10日目出荷
FNM-60-M16-150-A1-UK 有り 60 M16 2 150 30 14.8 16 4 12 24 8 3 16000 373 4,400 4,840 CAD カート 実働10日目出荷
FNM-60-M16-200-A1-UK 有り 60 M16 2 200 30 14.8 16 4 12 24 8 3 16000 413 4,520 4,972 CAD カート 実働10日目出荷
FNM-80-M16-75-A1-UK 有り 80 M16 2 75 32 14.8 18 5 12 24 8 3 12000 360 4,520 4,972 CAD カート 実働10日目出荷
FNM-80-M16-100-A1-UK 有り 80 M16 2 100 32 14.8 18 5 12 24 8 3 12000 394 4,760 5,236 CAD カート 実働10日目出荷
FNM-80-M16-125-A1-UK 有り 80 M16 2 125 32 14.8 18 5 12 24 8 3 12000 423 4,760 5,236 CAD カート 実働10日目出荷
FNM-80-M16-150-A1-UK 有り 80 M16 2 150 32 14.8 18 5 12 24 8 3 12000 463 5,110 5,621 CAD カート 実働10日目出荷
FNM-80-M16-200-A1-UK 有り 80 M16 2 200 32 14.8 18 5 12 24 8 3 12000 503 5,230 5,753 CAD カート 実働10日目出荷
FNM-80-M20-75-A1-UK 有り 80 M20 2.5 75 33 18 18 5 15 30 10 3 12000 462 4,760 5,236 CAD カート 実働10日目出荷
FNM-80-M20-100-A1-UK 有り 80 M20 2.5 100 33 18 18 5 15 30 10 3 12000 515 4,990 5,489 CAD カート 実働10日目出荷
FNM-80-M20-125-A1-UK 有り 80 M20 2.5 125 33 18 18 5 15 30 10 3 12000 568 5,230 5,753 CAD カート 実働10日目出荷
FNM-80-M20-150-A1-UK 有り 80 M20 2.5 150 33 18 18 5 15 30 10 3 12000 621 5,470 6,017 CAD カート 実働10日目出荷
FNM-80-M20-200-A1-UK 有り 80 M20 2.5 200 33 18 18 5 15 30 10 3 12000 726 5,590 6,149 CAD カート 実働10日目出荷
FNM-80-M24-100-A1-UK 有り 80 M24 3 100 36 21.5 18 5 19 36 12 3 12000 652 5,590 6,149 CAD カート 実働10日目出荷
FNM-80-M24-125-A1-UK 有り 80 M24 3 125 36 21.5 18 5 19 36 12 3 12000 728 5,710 6,281 CAD カート 実働10日目出荷
FNM-80-M24-150-A1-UK 有り 80 M24 3 150 36 21.5 18 5 19 36 12 3 12000 804 6,060 6,666 CAD カート 実働10日目出荷
FNM-80-M24-200-A1-UK 有り 80 M24 3 200 36 21.5 18 5 19 36 12 3 12000 957 6,540 7,194 CAD カート 実働10日目出荷
FNM-100-M16-75-A1-UK 有り 100 M16 2 75 34 14.8 20 6 12 24 8 3 11000 520 5,590 6,149 CAD カート 実働10日目出荷
FNM-100-M16-100-A1-UK 有り 100 M16 2 100 34 14.8 20 6 12 24 8 3 11000 554 5,830 6,413 CAD カート 実働10日目出荷
FNM-100-M16-125-A1-UK 有り 100 M16 2 125 34 14.8 20 6 12 24 8 3 11000 583 5,940 6,534 CAD カート 実働10日目出荷
FNM-100-M16-150-A1-UK 有り 100 M16 2 150 34 14.8 20 6 12 24 8 3 11000 623 6,300 6,930 CAD カート 実働10日目出荷
FNM-100-M16-200-A1-UK 有り 100 M16 2 200 34 14.8 20 6 12 24 8 3 11000 663 6,420 7,062 CAD カート 実働10日目出荷
FNM-100-M20-75-A1-UK 有り 100 M20 2.5 75 35 18 20 6 15 30 10 3 11000 602 5,940 6,534 CAD カート 実働10日目出荷
FNM-100-M20-100-A1-UK 有り 100 M20 2.5 100 35 18 20 6 15 30 10 3 11000 655 6,180 6,798 CAD カート 実働10日目出荷
FNM-100-M20-125-A1-UK 有り 100 M20 2.5 125 35 18 20 6 15 30 10 3 11000 708 6,420 7,062 CAD カート 実働10日目出荷
FNM-100-M20-150-A1-UK 有り 100 M20 2.5 150 35 18 20 6 15 30 10 3 11000 761 6,660 7,326 CAD カート 実働10日目出荷
FNM-100-M20-200-A1-UK 有り 100 M20 2.5 200 35 18 20 6 15 30 10 3 11000 866 6,780 7,458 CAD カート 実働10日目出荷
FNM-100-M24-100-A1-UK 有り 100 M24 3 100 38 21.5 20 6 19 36 12 3 11000 792 6,780 7,458 CAD カート 実働10日目出荷
FNM-100-M24-125-A1-UK 有り 100 M24 3 125 38 21.5 20 6 19 36 12 3 11000 868 6,900 7,590 CAD カート 実働10日目出荷
FNM-100-M24-150-A1-UK 有り 100 M24 3 150 38 21.5 20 6 19 36 12 3 11000 944 7,250 7,975 CAD カート 実働10日目出荷
FNM-100-M24-200-A1-UK 有り 100 M24 3 200 38 21.5 20 6 19 36 12 3 11000 1097 7,730 8,503 CAD カート 実働10日目出荷
FNM-120-M20-100-A1-UK 有り 120 M20 2.5 100 39 18 22 6 15 30 10 4 20000 932 7,010 7,711 CAD カート 実働10日目出荷
FNM-120-M20-125-A1-UK 有り 120 M20 2.5 125 39 18 22 6 15 30 10 4 20000 985 7,250 7,975 CAD カート 実働10日目出荷
FNM-120-M20-150-A1-UK 有り 120 M20 2.5 150 39 18 22 6 15 30 10 4 20000 1038 7,370 8,107 CAD カート 実働10日目出荷
FNM-120-M20-200-A1-UK 有り 120 M20 2.5 200 39 18 22 6 15 30 10 4 20000 1091 7,610 8,371 CAD カート 実働10日目出荷
FNM-120-M24-100-A1-UK 有り 120 M24 3 100 42 21.5 22 6 19 36 12 4 20000 1236 7,610 8,371 CAD カート 実働10日目出荷
FNM-120-M24-125-A1-UK 有り 120 M24 3 125 42 21.5 22 6 19 36 12 4 20000 1122 7,730 8,503 CAD カート 実働10日目出荷
FNM-120-M24-150-A1-UK 有り 120 M24 3 150 42 21.5 22 6 19 36 12 4 20000 1198 8,080 8,888 CAD カート 実働10日目出荷
FNM-120-M24-200-A1-UK 有り 120 M24 3 200 42 21.5 22 6 19 36 12 4 20000 1274 8,560 9,416 CAD カート 実働10日目出荷
FNM-120-M30-100-A1-UK 有り 120 M30 3.5 100 46 25.6 22 6 24 46 12 4 20000 1379 9,150 10,065 CAD カート 実働10日目出荷
FNM-120-M30-125-A1-UK 有り 120 M30 3.5 125 46 25.6 22 6 24 46 12 4 20000 1499 9,270 10,197 CAD カート 実働10日目出荷
FNM-120-M30-150-A1-UK 有り 120 M30 3.5 150 46 25.6 22 6 24 46 12 4 20000 1620 10,300 11,330 CAD カート 実働10日目出荷
FNM-120-M30-200-A1-UK 有り 120 M30 3.5 200 46 25.6 22 6 24 46 12 4 20000 1861 10,700 11,770 CAD カート 実働10日目出荷

*1: 静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FNM-A1-U FNM-A1-UK
ねじ スティール
三価クロメート処理
スティール
三価クロメート処理
パッド スティール
三価クロメート処理
スティール
三価クロメート処理
ラバーディスク NBR(黒)硬度ショアA80±5 NBR(黒)硬度ショアA80±5
六角穴付きボルト ステンレス鋼 ステンレス鋼
ロックナット - スティール
三価クロメート処理

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • 機器・装置の高さ調整は、ねじ上部の六角穴および下部の二面幅を利用してください。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 機器・装置の滑り止めに効果的なラバーディスクつき。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FNM-A1-U なし
FNM-A1-UK あり

商品品番一覧
